ABB CI867K01 3BSE043660R1 | AC800M Modbus TCP通信模块 现货直发

描述

产品深度介绍

当变频器的状态数据读不上来、智能仪表的参数写不进去、SCADA画面上该有的数值一片空白——这种”系统失联”的故障，十有八九是通信模块出了问题。CI867K01就是AC800M系统的”对外翻译官”：它把控制器内部的CEX总线协议转换成Modbus TCP，让ABB的主控能跟西门子、施耐德、横河这些第三方设备正常”说话”。

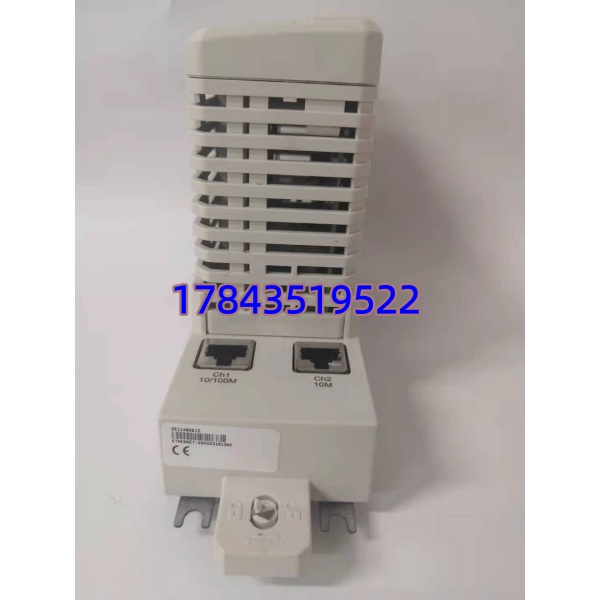

它最招人待见的设计，是内置了一个独立通信处理器。通信任务全甩给它自己处理，不占用主CPU的扫描周期——这意味着你挂再多的仪表、采再多的数据点，主控的程序执行周期不会被打乱。双以太网口的配置也挺讲究：Ch1跑10/100Mbps全双工，接高速数据采集；Ch2跑10Mbps半双工，挂低速设备或留作备用通道。两个端口可以独立配置主站/从站模式，主站模式下一口气轮询70台第三方设备。

不过得提醒一句：这型号已经停产了，ABB官方不再主动销售，后续替代型号是CI867AK01（订货号3BSE092689R1）。替代型号功能等效但有几个关键差异——CI867AK01只保留了一个以太网口（100Mbps），少了那个10Mbps的备用口，而且系统兼容性需要800xA 6.0.3.3以上版本。如果你系统里还跑着老版本固件，升级CI867AK01之前得先把软件版本确认清楚，否则插上去认不出来。

关键技术规格

应用场景与行业案例

一个2000点I/O的DCS系统里，如果通信模块挂了，主控和现场设备之间就是”双向失聪”。在非冗余配置的系统里，这种故障等于直接切断了控制器对工艺参数的全部监控能力——联锁触发不了、调节阀动不了、操作员站上全屏报错。CI867K01在这些场景里就是那个”不能掉链子”的角色。

典型应用场景

• 火力发电厂辅机监控：锅炉给水泵变频器、送风机执行机构、电动门智能控制器，这些第三方设备的数据靠它汇集到800xA系统。通信中断意味着远程启停和联锁保护全部失效——现场操作得跑遍整个厂区。
• 石油化工装置DCS集成：反应器压力、精馏塔温度、储罐液位数据从几百台智能仪表采集上来，CI867K01作为Modbus主站轮询这些设备，数据上传至800xA做工艺控制与安全联锁。一旦这卡掉线，操作员面前就是一片空白。
• 冶金轧钢生产线设备互联：传动变频器、液压站PLC、轧机状态监测系统，不同品牌、不同年代的设备通过Modbus TCP统一接入AC800M系统。没有这块卡，产线就像断了神经。
• 老旧系统数字化改造：原系统PLC服役超过十年，上位机软件停产。用CI867K01把老PLC的数据拽进新DCS系统，不用换柜子里的硬件就能实现数据上云——这种改造方案的性价比远超推倒重来。

真实感微案例

去年秋天，北方某化工联合装置的DCS系统突然报警——800xA操作站上联锁逻辑涉及的几十个第三方设备数据全部读不上来。仪表班长冲进机柜间一查，CI867K01模块的COM指示灯灭了。备用库房里翻出来的库存是同型号但固件版本偏旧，插上去之后系统认了但部分寄存器映射对不上——折腾到半夜还是不行。第二天从天津仓库调了一块同批次模块，顺丰特快下午到货。插上去之后重新下载了通信组态配置，Modbus寄存器映射表重新对了一遍，通信恢复。前前后后停机超过30个小时，据生产调度说那段时间联锁逻辑全靠人工判断，压力大得不行。从那以后厂里规定：通信模块的备件必须跟原模块同一固件版本，光型号对不行，得把标签上的版本号对清楚。
