描述
产品详情

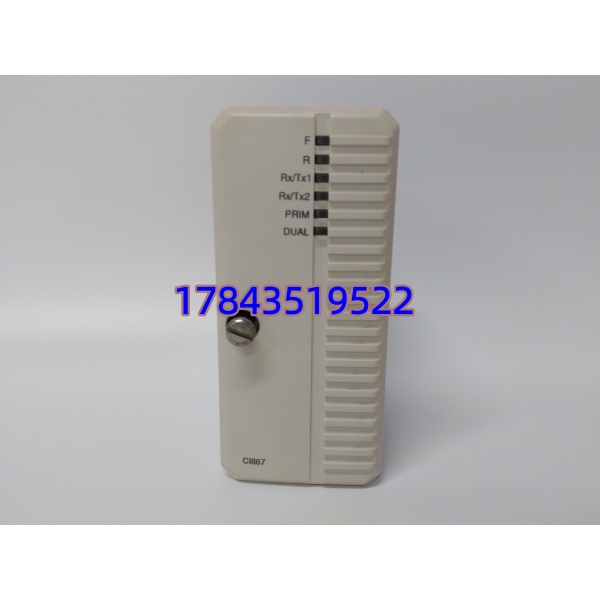

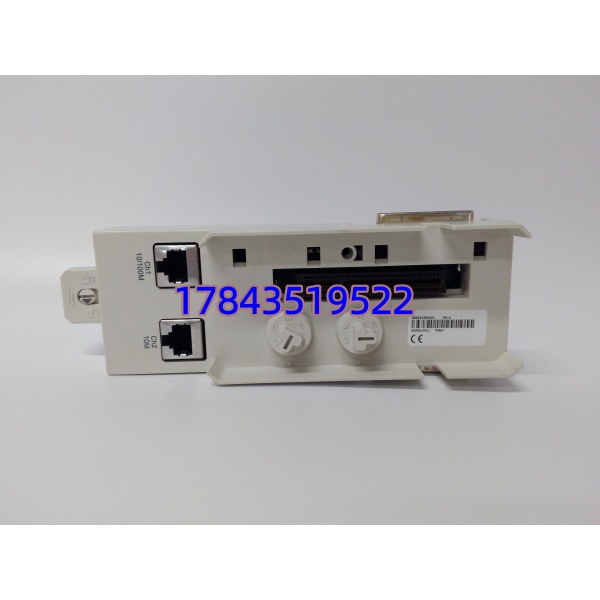

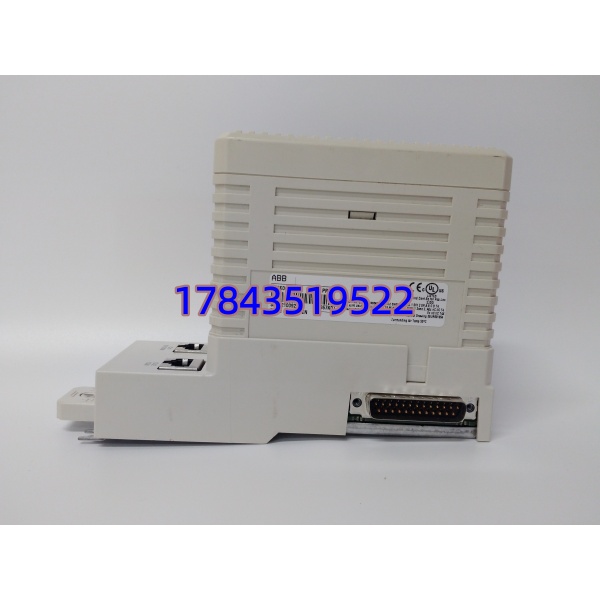

· 型号：CI867K01（3BSE043660R1）
· 品牌：ABB
· 系列：AC800M — Profibus DP Interface Module (Master / Intelligent Slave capable)
规格参数
- 模块类型：AC800M 扩展通信接口 — Profibus DP Master (Class 1/2) & DP Slave (configurable)
- 适用 CPU：PM851/PM856/PM861/PM864/PM865 等 AC800M 处理器（需 Control Builder M 含 CI867 硬件库）
- 安装槽位：AC800M 机架 CE/B 扩展槽（与 CI854/CI857 等通信模块同位竞争——不可同时插两个同类占用 CE 槽）
- 传输速率：9.6 kbps ～ 12 Mbps（自动协商，通常设 1.5M/3M/6M 依总线长度）
- 协议支持：Profibus DP-V0（周期性数据交换）+ DP-V1（acyclic read/write, alarm）——不支持 DP-V2 等高级行规
- 物理接口：RJ45 插座（模块本体）→ 配 RJ45-to-SUB-D 9pin 转接端子块(Termination Block, 随 K01 套件) → 标准 Profibus DP DB9 插头
- 最大从站数：典型 ≤ 32～64 依组态及 GSD 文件（Control Builder M 限制）
- 诊断 LED：PWR（绿—模块供电 OK）、COM（绿闪—总线活动）、ERR（红—配置/通信错）、BF（红—Bus Fault）
- 配置方式：Control Builder M — import GSD file → add CI867 → assign Master/Slave → map I/O variables → download to CPU
- 供电：背板取 5 V DC（逻辑），典型功耗 ≈3 W
- 配用终端：需标准 Profibus DP 终端电阻模块（如 TB802/TC512 3BSE018059R1）装总线最远端
- 工作温度：0℃ ~ +60℃（存储 -40~+85℃）
- 湿度：5%~95% RH 非冷凝
- 认证：CE / UL / FM / KC（系统级 IEC 61784/61158）
- 生命周期：Limited / EOL declared 部分区域 — 新 AC800M 用 CI867A/B 变体或推荐 Compact I/O 方案，老 CI867K01 NOS/拆机 only，建议锁定渠道
- 物理：标准 AC800M 通信模块尺寸 ≈ 宽 25mm × 深 180mm，≈0.2 kg（含 TB）
产品介绍
（随机选：C 竞品对比——”跟 CI854A Modbus 比它贵三倍但西门子 DP 从站非它不可”）
CI867K01 在 AC800M 系统里专门解决”ABB 控制器要跟西门子 S7 / ET200 / 第三方 DP 变频器说话”的问题——它跑 Profibus DP Master 把第三方的 I/O 映像周期扫进 Control Builder M 变量表。现场最常见的坑不是模块坏而是 GSD 文件版本错配或总线终端电阻漏装致偶发 Watchdog Timeout，误判模块故障。CI867 本身 MTBF 不错，但老装置运行 10+ 年后背板金手指氧化致 COM 灯不闪——酒精棉签清金手指常能救活。
库存视角属 A 类关键无冗余通信件：若 靠它连 ESD 或原料配比系统，模块坏=通信全断=工艺中断。建议按 。ABB 对 CI867K01 部分区域 EOL——若原系统以此构建且无计划升 CI867A/B（固件需匹配），立即锁定 NOS 或可信拆机。
应用场景与库存策略
痛点切入
化工厂 通过 CI867K01 做 DP Master 连 12 台西门子 MM440 变频+2 台 ET200M——秋检模拟停通信查报警时发现 COM 灯不闪，清金手指重试 OK 但判定老化趋势。原厂 EOL 交期”please source surplus”，调拆机件隔日到。事后按 架数补 CI867/CI854/电源 各 1 件冷备列入 A 类禁缺清单。
典型场景与备货建议
- — 非它不可（CI854 是 Modbus/串口，不跑 DP）。建议：；若机架已配 CI867 且无冗余槽位通常不热备在线但物理备 ≥1。
- — 同样适用，组态选 Slave mode。备货建议同上。
- — 可共享备件池。建议 N 柜共享 1 件并条码追踪借还。
- MRO 替换 — 原 CI867 COM/BF 常红/不通信且排 GSD/缆/终端电阻 OK，同型号一对一替换（插回原槽，Control Builder M 自动识别 HW — 如换不同 Rev 可能需重download HW 但逻辑变量通常保持）。
真实案例
某造纸 DCS 扩展架 (PM861) + CI867K01 连 8 台 Valmet 扫描器(DP Slave) 运行第 11 年秋检模拟断链测试发现 BF 红灯常亮——重插背板金手指清氧化后恢复但判定接触电阻临界。库房有拆机同版 ，计划大修断电拔旧插新、上电 PWR/COM 绿亮—Control Builder M 在线确认 “: Running, Slaves All Active” 即 OK（未重下装 HW）。老 DCS 工程师说：”通信卡比 AI/AO 娇贵，金手指氧化是头号杀手——以后备件柜多留一块。”
