产品详情

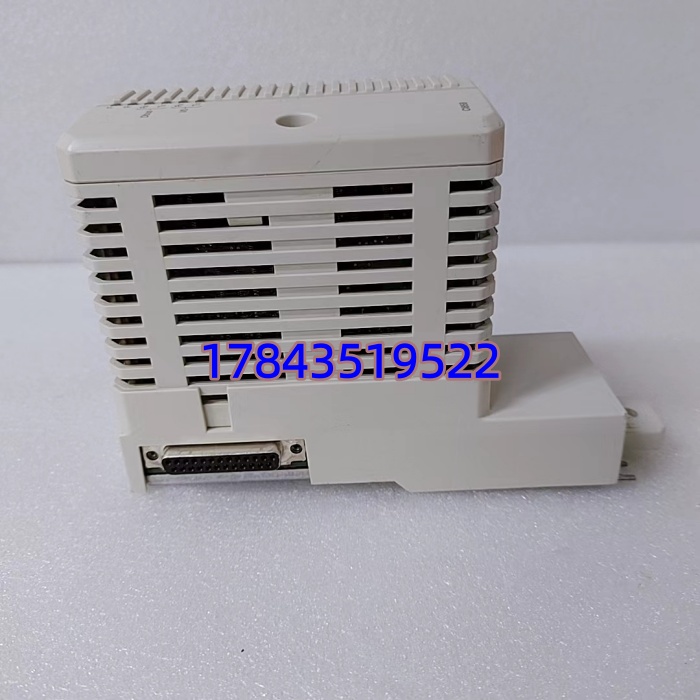

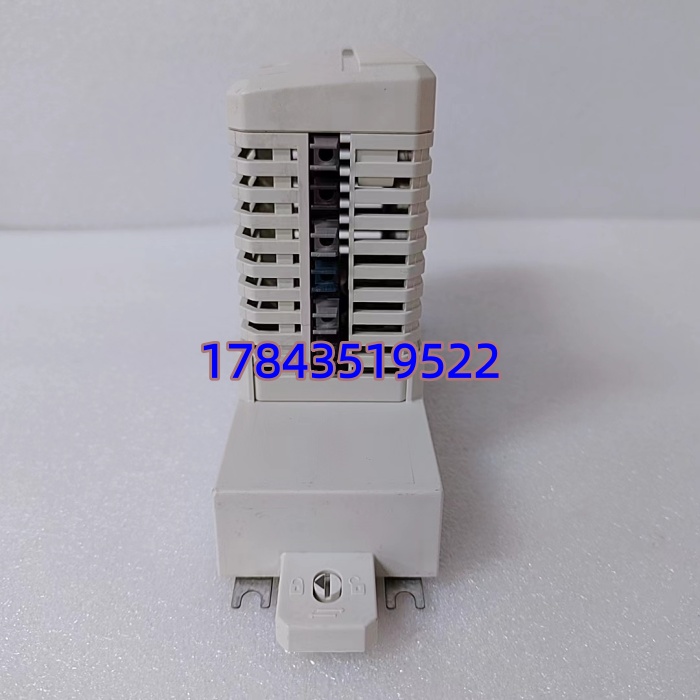

· 型号：CI858K01（3BSE018135R1，Kit含 TP858 终端单元）
· 品牌：ABB
· 系列：AC 800M CEX-Bus 通信模块，挂 PM8xx 控制器 CEX 扩展槽或与 CI854/CI867 混插
规格参数
- 订货号：3BSE018135R1（CI858K01 Kit，标配 TP858 终端单元/底座）
- 功能类型：PROFIBUS DP-V0/V1 主站 + ABB DriveBus 主站（双协议固件切换或分区使用）
- 安装位置：AC 800M 控制器 CEX-Bus 扩展槽（PM851/PM856/PM861/PM866/PM891等）
- 物理接口：1×9-pin D-Sub female（RS-485 差分），内置终端电阻可通过 DIP 或软件设置
- 通信速率：9.6 kbps～12 Mbps，自动检测或手动锁定（Control Builder M 组态）
- 最大从站数：PROFIBUS DP 模式 ≤126 从站（实际受控制器周期和数据映像限制，通常设计≤32~64）；DriveBus 模式 ≤24 台 ABB 传动
- 数据交换容量：每从站最大 244 Byte Input + 244 Byte Output（DP-V1 支持非周期参数读写及诊断报警）
- 供电方式：由 AC 800M 控制器 CEX-Bus 背板供 5 V DC，典型功耗 ≈1.0~1.2 W（模块）+ TP858 底座功耗需核对；无需外接 24 V
- 电气隔离：总线侧与 CEX-Bus 背板间隔离电压典型 1500 V AC（1 min）

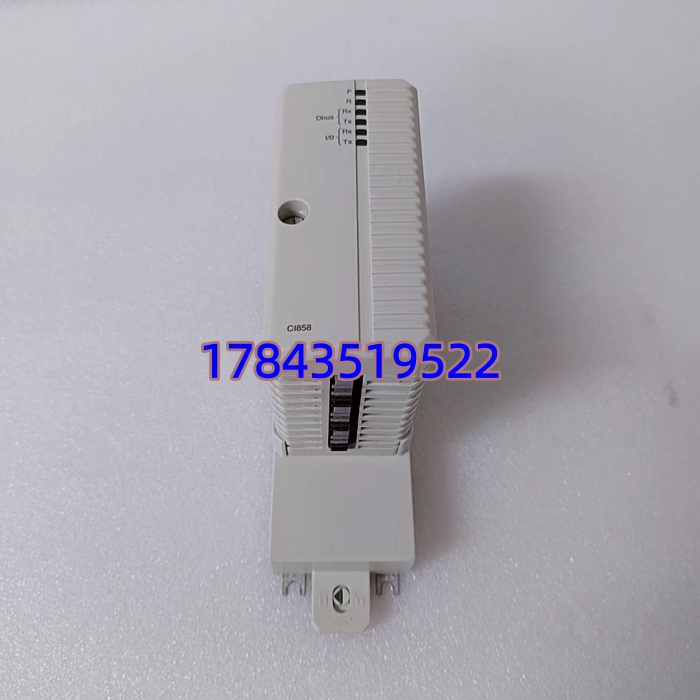

- 状态指示：前面板 LED — PWR（电源）、RUN（运行）、ERR（故障）、BF（总线故障）、ACT（数据收发）
- 配套底座：TP858（标准，随 Kit 提供），须用 TK850V007 CEX 扩展电缆连接相邻 CEX 模块
- 工作环境：0～+60℃（运行），-40～+85℃（存储），5～95% RH 无凝露
- 物理尺寸（含底座）：约 59(W)×185(H)×127.5(D) mm，重 ≈0.7 kg
- 认证：CE、cULus、ABS/BV/DNV-GL/LR（船级社部分批次）、RoHS，符合 IEC 61158/ EN 50170
产品介绍
CI858K01 是 AC 800M 系统里专门跑 PROFIBUS DP 主站或 ABB DriveBus 的 CEX 接口卡，把协议栈卸载到自己独立通信处理器上，不占 PM8xx 主 CPU 周期——这在多传动同步（轧机、复卷机）或接入大量第三方 DP 从站（智能仪表/IED/远程 IO）时很关键。组态在 Control Builder M 里直接拖 GSD 文件建从站，诊断可看到具体哪个从站掉线、断线还是参数不一致，比拿笔记本跑现场抓包省事太多。
有一点要注意：CI858K01 Kit 自带 TP858 终端单元，必须与 TP858 配套使用，不能插 S800 I/O 的 TU 底座上。另外它和 CI854A（也是 DP 主站但不同 CEX 架构）不能简单互换——硬件插得上但固件/FW Revision 不同，HW Config 里要对应。DriveBus 模式下需配 NDBU-91 分支单元物理星型连接传动，单靠模块直连变频器不推荐（距离和抗干扰都差）。
应用场景与行业案例
我遇到最头疼的是水泥线生料磨 PROFIBUS 从站大面积掉线，查半天才发现原 CI858K01 前面板 BF 灯慢闪——模块本身没问题，是从站终端电阻没拨对。但这块卡的诊断 LED 能第一时间告诉你”总线有设备无通信”还是”物理层开路”，比啥都不亮的哑模块强太多。
典型场景：
- 冶金轧机/连退线传动控制：AC 800M + CI858K01（DriveBus 模式）+ NDBU-91 → 同步控制多台 ACS880，刷新周期可配至 1~2 ms。
- 化工厂第三方设备集成：PROFIBUS DP-V1 主站接入西门子 ET200M、智能阀门定位器、质量流量计 GSD 文件组态。
- 火电厂辅机及公用系统：连接低压智能马达保护器（MCC 柜 DP 从站）、变压器温控器 IED 到 800xA。
- 造纸复卷/塑料薄膜分段传动：多传动张力闭环，DP-V1 非周期读传动诊断参数预判堵转。
真实案例：华东某宽厚板轧线，原 雷击浪涌打坏 CEX 口（现场 DP 总线未做足够浪涌保护），轧机 DriveBus 全断。库房有块测试良品 Kit，确认 FW Revision 与原 HW Config 一致→断电拔旧→插新（带 ）→上电 CEX 自动识别→DriveBus 重扫 NDBU 分支→全列变频器上线耗时 8 分钟。老师傅说幸亏备件 FW 匹配，不然要离线改工程下装，至少停半小时。
