产品详情

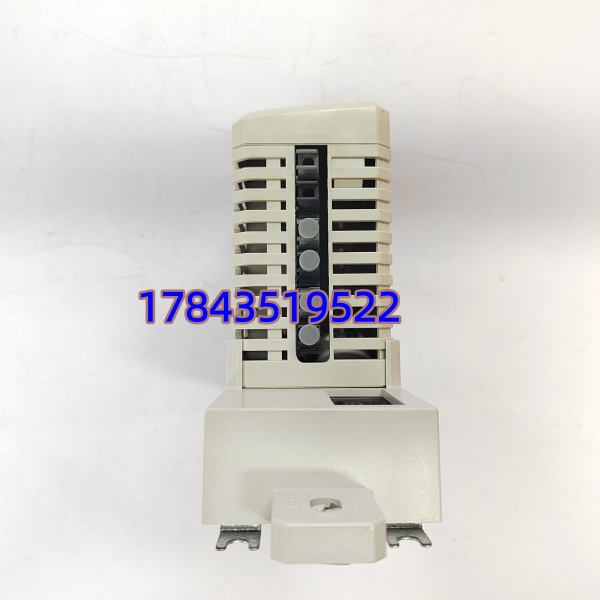

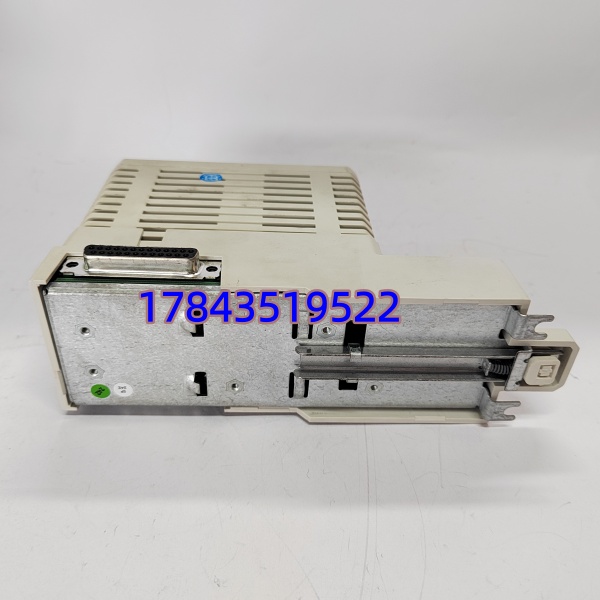

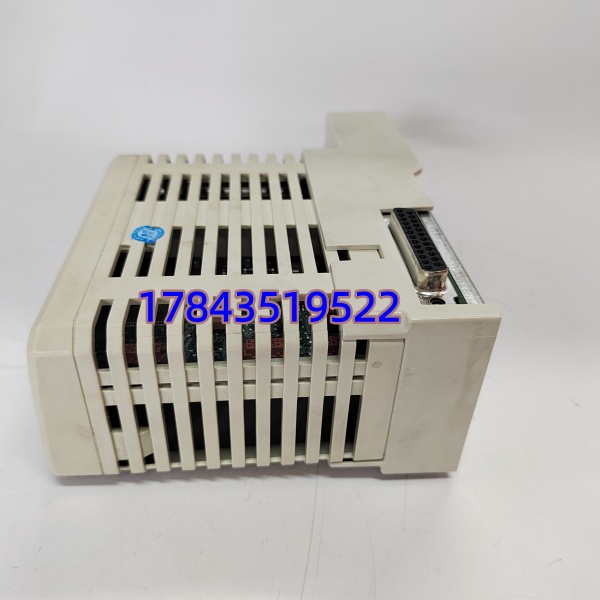

· 型号：CI858K01（3BSE018135R1，套装含底座 TP858 为 3BSE018136R1）
· 品牌：ABB
· 系列：AC 800M / System 800xA CEX 通信模块
规格参数
- 产品类型：CEX-Bus 通信接口模块 — Profibus-DP V0/V1 主站 + ABB DriveBus 主/从
- 适用控制器：AC 800M（PM851/PM856/PM861/PM866 等），System 800xA 或 Control Builder M/Freelance 组态
- 安装底座：TP858（标配），插于控制器右侧 CEX 扩展槽
- 供电方式：通过 CEX-Bus 背板取电（5 V DC），典型电流消耗 ≈200 mA，无需外接电源
- Profibus DP 接口：1 × DB9 female（RS-485），支持 DP-V0/V1，波特率 9.6 kbps～12 Mbps 自动侦测
- DriveBus 接口：光学或电气 DriveBus（ABB 专有），8 Mbit/s，通过 NDBU 分支单元星形连接
- 最大节点数：Profibus DP 主站模式 ≤125 从站；DriveBus 模式 ≤24 台 ABB 变频器（单模块）
- 数据区：输入/输出各最大 244 字节/从站（DP-V1 非循环读写支持）
- 热插拔：支持（CEX-Bus 在线插拔，需 Control Builder 在线识别）
- 前面板指示：RUN / ERR / DP ACT 三色 LED
- 工作温度：0 ～ +55 ℃（IEC 61131-2）
- 存储温度：-40 ～ +70 ℃
- 相对湿度：5%～95% 无凝露
- 尺寸（含底座）：约 59 × 185 × 127.5 mm（W×H×D）
- 重量：约 0.7 kg（含底座）
- 认证：CE、cULus、DNV/GL/LR 船级社（依批次），RoHS 合规
产品介绍
CI858K01 是 AC800M 控制器右侧 CEX 槽插的通讯卡，干两件事：一是做 Profibus-DP V1 主站连西门子 ET200、智能阀门定位器、第三方仪表；二是跑 ABB DriveBus 直连 ACS800/ACS880 变频器做传动控制与参数读写——这是它跟 CI854A 最大的不同，CI854A 没有 DriveBus。模块自带协处理器跑协议栈，不占 CPU 扫描时间，Control Builder 里拖 GSD 文件就能组态。
坦白讲，老系统里这块卡最常出的问题是 DP 口雷击损坏或 DriveBus 光口污染导致传动通讯闪断。CI858 系列已逐步被 CI854A+CI871 组合或新平台替代，原厂新货紧张，现在基本靠测试拆机件做冷备。有一点要注意：CI858K01 必须配 TP858 底座，不能插在 PM866 的 ModuleBus 槽（那是 S800 I/O 用的），只能插 CEX 扩展位。
应用场景与行业案例
痛点切入
我在冶金轧机线见过 CI858K01 的 DriveBus 口光模块老化，6 台 ACS800 传动随机报”通讯超时”——张力闭环偶尔丢数导致带材跑偏。重启后暂时恢复但一周复发，最终更换 CI858K01 根治。如果是单 DP 口场景换 CI854A 也行，但这条线要 DriveBus 连传动，非 CI858 不可。
典型场景
- 冶金连轧/冷轧 — AC800M + CI858K01 通过 DriveBus 同步控制多台 ABB 主/辅传动，DP-V1 非循环读写变频器参数
- 石化/化工 — Profibus-DP 主站连现场智能阀门、质量流量计、第三方远程 I/O（ET200M）
- 造纸生产线 — 分部传动速度链同步，DriveBus 做多传动协调，DP 口连 QCS/现场仪表
- 电厂辅机控制 — 通过 DP 网络接入空预器、给水泵变频器及智能马达控制器
真实案例
北方某 1450 热连轧改造后试车，F1～F5 机架 ACS880 偶发”DriveBus Node Lost”。查日志是 DP/DriveBus 复用口内部收发器温漂超标，高温天误码率上升。库房有提前测试好的拆机件，趁换辊窗口停机断电拔出旧卡插入新件（连带 TP858 底座一同更换以防接触不良），Control Builder 在线识别后传动通讯全绿，未重新下装程序。老师傅说——DriveBus 通讯卡这种东西，一面轧机柜至少留一块。
