描述
产品详情

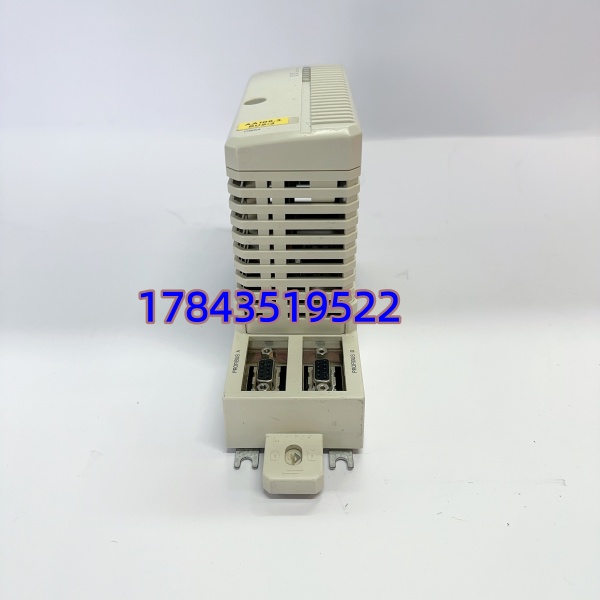

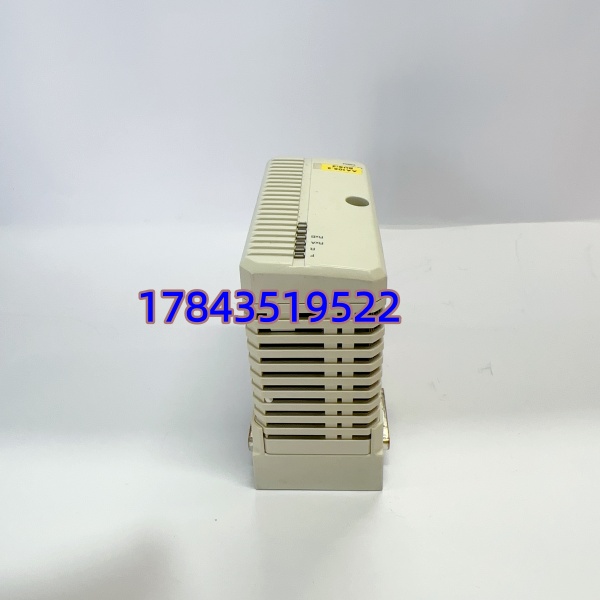

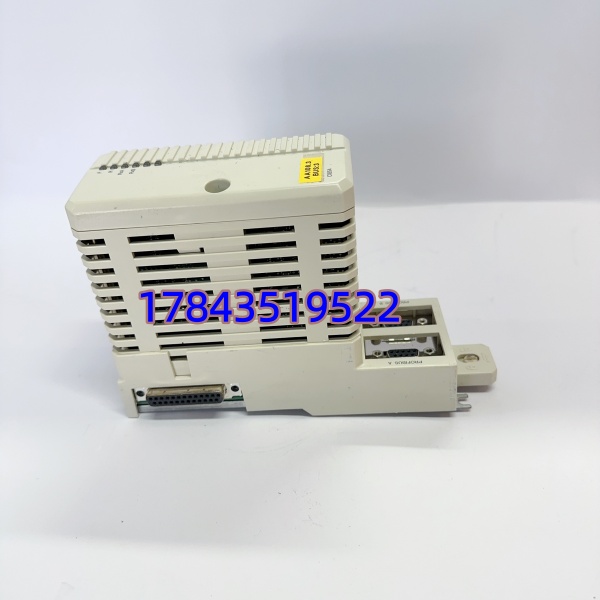

· 型号：CI854K01
· 品牌：ABB
· 系列：AC 800M CEX-Bus — Profibus DP-V1 Master Interface Module（Kit含 TP854）
规格参数
- 产品全称：CI854K01 3BSE025961R1 Profibus DP-V1 Interface Kit（含 CI854 通讯模块 + TP854 Baseplate 60mm）
- 适用系统：ABB AC 800M 控制器（PM851/PM856/PM861/PM864/PM865 等），System 800xA / Compact Control Builder
- 通讯协议：Profibus DP-V0 / DP-V1（Class 1 Master），符合 IEC 61158/ EN 50170
- 物理接口：1×9-pin D-SUB female（Profibus RS-485），内置总线终端电阻开关（部分接头带）
- 传输速率：9.6 kbit/s ～ 12 Mbit/s，自动或手动配置
- 最大从站数：单网段 32（推荐）/ 理论最大 125（需中继器）
- I/O 数据区：输入/输出各最大 244 Byte/从站（Consistent Data）
- 冗余支持：支持 Profibus Line Redundancy（双缆）及 Master Redundancy（需双 CI854 + BC810 CEX-Bus 冗余）
- 供电方式：由 AC 800M 背板供 5V DC（典型功耗 ≈2.5W，背板电流 ≈190mA @24V 等效）
- 电气隔离：Profibus 端口与背板逻辑间 ≥500V AC galvanic isolation
- 状态指示：RUN（绿）、ERR（红）、Tx/Rx（黄）LED
- 组态软件：Control Builder M / 800xA Hardware Editor，需导入 GSD 文件配置从站
- 安装方式：插入 AC 800M CPU 左侧 CEX-Bus 插槽或 BC810 扩展 CEX-Bus，DIN 导轨（底座 TP854）
- 工作温度：0 ～ +55℃（部分资料 +5～+55℃）
- 存储温度：-40 ～ +70℃
- 防护等级：IP20（柜内安装），Conformal Coating G3 防腐（依版本）
- 认证：CE、UL、CSA、ABS/DNV/LR/RINA（船级社），RoHS
- 尺寸/重量：约 185(H)×59(W)×127(D) mm，含底座 ≈0.55kg
产品介绍
CI854K01 是 ABB AC 800M 系统插在 CEX-Bus 上的 Profibus DP-V1 主站通讯卡套件。简单说就是给 800M CPU 加装一块”Profibus 网卡”——周期性跟现场从站（S800 远程 I/O、西门子/ABB 变频器、智能阀门定位器等）交换过程数据，同时支持 DP-V1 非循环报文在线读从站参数和详细诊断，不用停扫描周期。
和 CI853（旧款 DP-V0 Only）比，CI854 支持 DP-V1 诊断和非循环访问；和 CI854BK01 比，K01 是初代版（单口，B版双口支持 Line A/B 冗余切换更灵活）。Kit 里配了 TP854 底座——坦白讲如果原柜已有 TP854 且接触良好，单买 CI854 模块（3BSE025960R1）也行，但替换故障件时建议整体换新底座以防金手指氧化引起通讯闪断。有一点要注意：Control Builder M 工程里需匹配 CI854 的 GSD/Firmware 版本，老工程直接插新硬件有时报”Unknown HW Type”，需同步更新硬件库。
应用场景与行业案例
痛点切入
我在现场遇过化工厂 Profibus 网络偶发”Slave Not Accessible”，查半天是 CI854K01 插在旧 TP854 底座上金手指氧化导致 CRC 误码率偏高——清洗重插暂好，最终整体更换 CI854K01 Kit 根治。另一回水泥线 ABB ACS800 通过 CI854 通讯，旧项目只配 DP-V0，换变频器后需 DP-V1 参数读写做转矩限幅，升级 固件并在 CBM 激活 V1 服务才搞定。这类模块故障表现常为通讯全断或间歇掉站，先查缆线终端电阻再怀疑模块。
典型场景
- 石化/炼油装置 — AC 800M 通过 Profibus DP 连接 S800 远程 I/O 站及 FF 现场总线网关，需 DP-V1 诊断
- 冶金轧线传动 — 与 ABB ACS800/ACS880 或 Siemens G120/S120 变频器做高速过程数据交换
- 电厂辅机程控 — 马达控制中心（MCC）智能保护器通过 Profibus 上送运行/故障状态
- 制药/食品批次线 — 第三方智能仪表（质量流量计、色谱仪）非循环参数上传
- 老系统改造 — 替换原 CI853 以获得 DP-V1 诊断能力，兼容原有 GSD 从站配置
真实案例
东部某 PVC 厂年度大修后，DCS 报” Comm Error — Slave 15 Missing”，现场测 Profibus 缆线终端电阻 220Ω 正常。拆下 CI854K01 发现 底座靠 CPU 侧针脚有轻微绿色氧化（沿海盐雾腐蚀）。因备件柜有冷备 Kit，断电拔旧、插新（原工程已含 硬件配置不需重组态，仅 Hardware Editor → Online → Compare 确认），上电 RUN 灯常亮，所有从站正常变绿。老师傅感慨：盐雾区五年一查底座，氧化比模块坏先来。
