产品详情

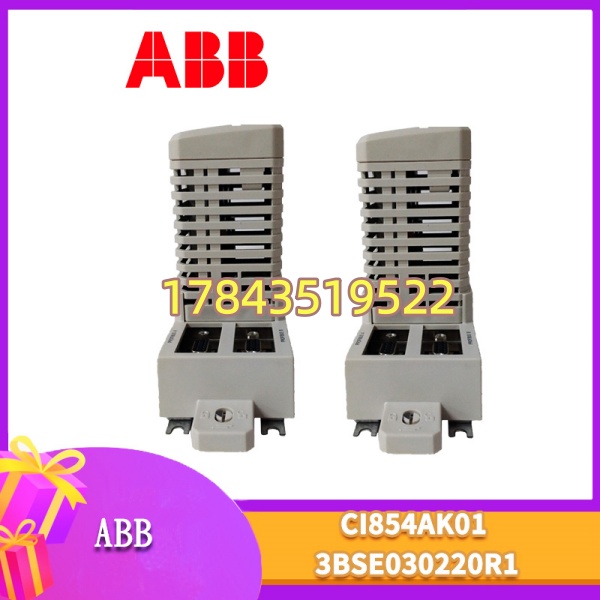

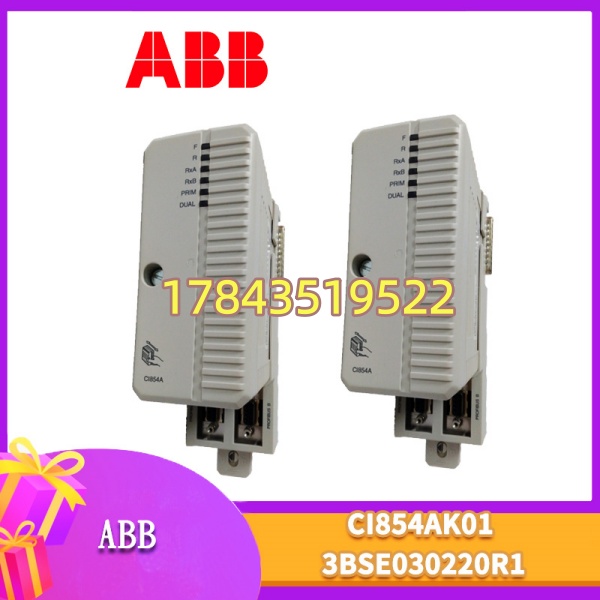

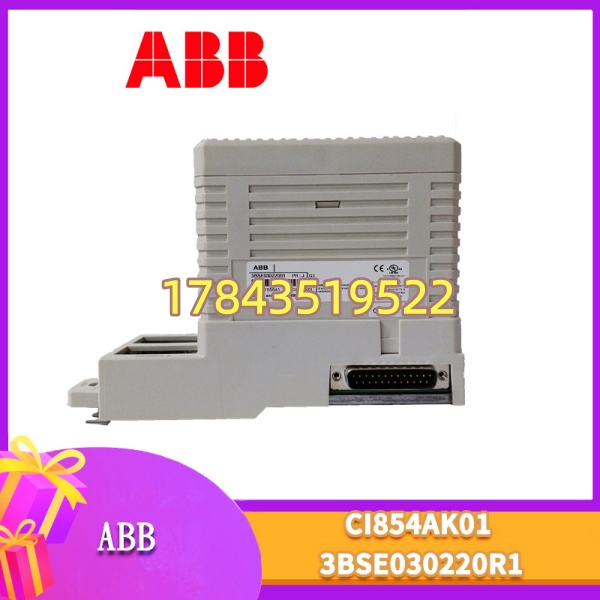

· 型号：CI854AK01（订货号 3BSE030220R1，含 TP854 底座单元）
· 品牌：ABB
· 系列：AC 800M / S800 I/O CEX-Bus Communication Interface — CI854A Family
规格参数
- 产品全称：CI854A Profibus DP-V1 Master Interface Module, K01 kit（Module + TP854 Baseplate）
- 订货号：3BSE030220R1（CI854AK01 = CI854A + TP854）
- 通信协议：Profibus DP-V0 / DP-V1 Class 1 & 2 主站（IEC 61158）
- 传输速率：9.6 kbps ～ 12 Mbps（软件可组态，自适应需手动设）
- 物理接口：2× DB9 female（Port A / Port B），支持线路冗余与总线型拓扑
- 最大从站数：单网段 ≤32，全网络 ≤126（含中继器），I/O 数据区 ≤244 字节/从站（输入+输出合计需核对）
- 背板供电：24 VDC 取自 AC 800M CEX-Bus，典型电流 ≈190mA @24VDC，功耗 ≈4.6W
- 电气隔离：Profibus 侧↔系统侧 光电隔离 ≥1500V AC（需核对原厂手册 Publication 3BSE018131）
- 冗余支持：双端口线路冗余；双模块主站冗余（配合 BC810 或控制器冗余）
- 状态指示 LED：RUN（绿）、ERR（红）、ACT（黄-总线活动）、PRI/DUAL（黄-冗余状态，CI854A 特有）
- 安装底座：必须配 TP854（K01 套件已含），插于 AC 800M 控制器机架 CEX 扩展槽或 S800 I/O 扩展机架经 BC810
- 热插拔：支持（带电更换，系统自动重识别，组态需已存在该槽位）
- 组态软件：Control Builder M / 800xA Hardware Editor，需导入 GSD（ABB_CI854.gsd 内嵌或单独）
- 工作环境：0～+55℃（存储 -40～+85℃）/ 5%～95% RH 无凝露 / IP20
- 认证：CE、cULus、Marine（DNV/GL/LR/BV 等，视批次）
- 尺寸/重量：59(W)×185(H)×127.5(D) mm，≈0.7kg（含底座）
产品介绍
CI854AK01 是 ABB AC 800M / 800xA 系统标配的 Profibus DP 主站通信模块，一头插控制器 CEX-Bus（或经 BC810 扩展），一头通过双 DB9 连 Profibus DP 网络——挂 S800 I/O 远程站（经 DATX110 做 DP 从站不常见，通常 S800 用 CI854 自身作主站连第三方）、ABB ACS 变频器、第三方远程 I/O、PA 仪表（经 DP/PA Link）。K01 后缀代表”模块+TP854 底座”成套，单独 CI854A 裸模块（3BSE030221R1）需另购底座。
坦白讲 CI854A 系列已逐步被 RoHS 合规的 CI854B（CI854BK01 3BSE069449R1）取代，但现场存量极大，新项目才推 B 版——老系统换件 A/K01 版直接向下兼容，固件匹配就行。有一点要注意： 与 CI857（Modbus RTU 主站）外形接近但协议完全不同，别买混；另外 K01 版含 TP854，若你已有底座只需裸模块（3BSE030221R1），买前核对。
应用场景与行业案例
痛点切入
化工厂 AC 800M 系统 CI854AK01 的 DP 口芯片被现场浪涌打坏，BUS FAULT 常亮，整条 Profibus 网段 20+ 台 ACS550/880 变频器失联，装置面临降负荷。原组态不动，只换通信卡——这是典型的高价值续命场景。
典型场景
- 电力辅网（BOP）—— AC 800M 通过 主站连多台电机保护器、低压综保、变频器，双端口做线路冗余抗电缆断点
- 石化聚合装置 —— 连接第三方 Siemens ET200M / Phoenix Contact 远程 I/O 站做信号采集，DP-V1 诊断读从站详细故障码
- 造纸 QCS/DCS 集成 —— 与 Measurex/Bailey 遗留 DP 仪表共存同一网段， 非循环服务读参数
- 水处理加药间 —— 挂 S800 I/O（经 作主站连 S800 本地机架不常见，通常 直接背板——此处指 连外置第三方 DP 从站 I/O 柜）
- 冶金轧机传动 —— 12Mbps 高速刷新媒体报文控制 ABB 传动单元，双模块冗余防单点故障跳车
真实案例
南方某自备电厂 #3 机组 BOP 系统（PM856 + CI854AK01）凌晨报”Profibus Slave 12…18 Lost”，查是 Port B 侧收发器异常（ERR 常红 ACT 不闪）。确认控制器冗余对另一 CPU 正常接管→拉开故障 CPU 机架电源（该侧暂时无冗余通讯但过程不跳车）→拔出旧 CI854AK01→插入测良拆机件（同 3BSE030220R1）→上电→Control Builder M 在线看 Status→RUN 绿亮 ACT 黄闪→所有从站陆续恢复 Online。全程 15 分钟，没动一根 DP 电缆。老师傅说：”早备一块在柜顶，半夜不用爬回来拿。”
常见问题解答 (FAQ)
支持。AC 800M CEX-Bus 设计允许带电插拔 ，换件期间该 Profibus 网段暂时中断（从站报通讯丢失），恢复后自动重连。建议：冗余控制器系统在另一 CPU 正常跑时操作；非冗余系统评估工艺允许短时断通讯再换。插新模块后通常 10～30 秒 RUN 灯亮建立总线。
K01 = 模块 + 底座成套（3BSE030220R1）；裸模块（3BSE030221R1）不含底座。若你现场底座 已装好且完好，买裸模块即可；若底座端子烧蚀或首次安装，买 K01 成套。两者模块本体电气性能完全相同。
可以向下兼容替代，CI854BK01（3BSE069449R1，RoHS 合规）引脚与功能等同于 ，通常直接下载原组态即可运行。注意：新装项目用 B 版；老系统替换 A 版时确认 Control Builder M 版本支持（建议 CB M 5.0+ 或查 Release Notes），极少数极老固件需微升。反过来的 B→A 替代也行但 A 不 RoHS 且逐渐无货。
Q4：和 CI857 或 CI855 能互换吗？
不能。=Profibus DP主站；CI857=Modbus RTU主站（RS-485/232）；CI855=MasterBus 300接口（ABB 专有）。三者插槽兼容（CEX-Bus）但协议固件不同，插错类型系统报”Wrong Module Type”，不通讯。
Q5：Profibus 报 BUS FAULT 怎么区分是模块坏还是现场线问题？
先看 LED：PWR 灭=背板供电问题；ERR 常红+ACT 不闪=可能模块故障或波特率/地址冲突；ERR 闪红+ACT 偶尔闪=部分从站掉线多指现场电缆/终端电阻问题。用 CB M 在线诊断读”Bus Parameters / Slave Diagnostic”——若报”Timeout / No Response”且线缆确认 OK、终端电阻正确（首尾 ON 中间 OFF）、地址不冲突——再考虑 硬件故障。也可交叉测试：把疑似坏卡换到已知好系统验证。
Q6：拆机件怎么鉴别好坏/是否翻新？
看 ABB 原厂标签条形码清晰（3BSE030220R1）、序列号匹配；金手指无烧黑氧化；插已知好 AC 800M 机架+，连最小 DP 环（带终端电阻的 DB9 环回或接一台已知好 DP 从站）验证 RUN 绿 ACT 黄闪；闻板子无焦糊味。靠谱渠道会附通电及 DP 链路测试记录。
