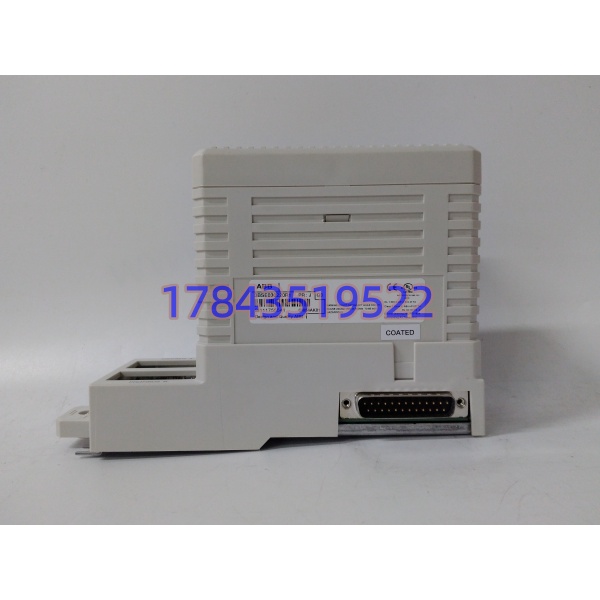

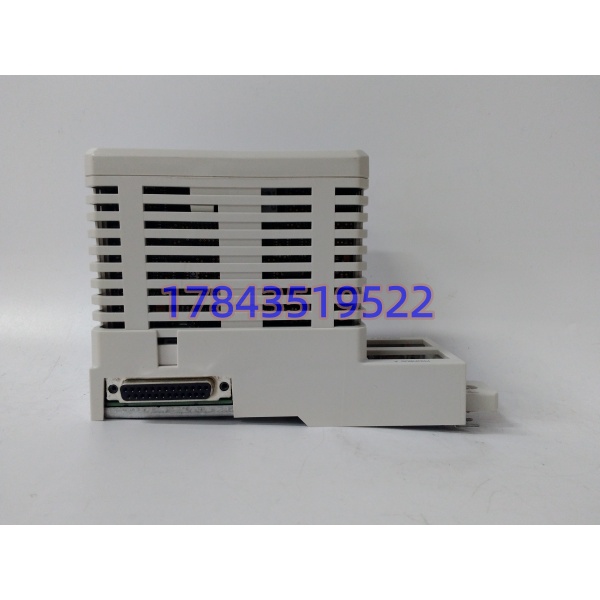

产品详情
· 型号：CI854AK01（3BSE030220R1）
· 品牌：ABB
· 系列：AC 800M CEX 通讯模块（配套 PM851/PM860/PM865/PM891、TP854 底座、Control Builder M 组态）
规格参数

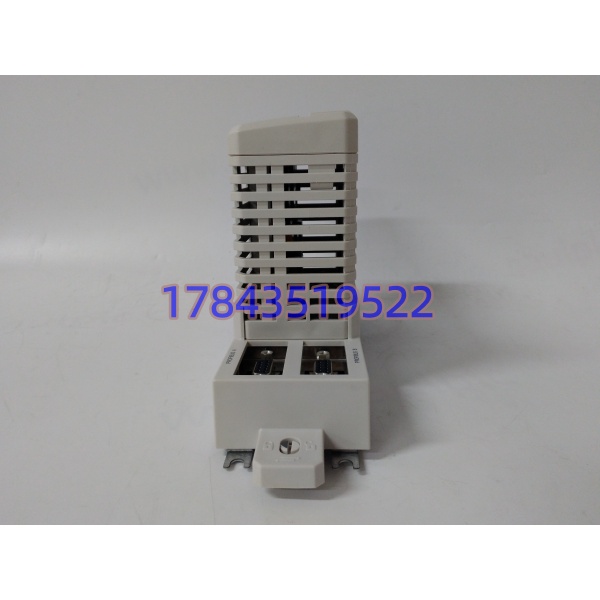

| 参数项 | 数值/说明 |
|---|---|
| 模块定位 | PROFIBUS DP/V1 Interface Module Kit（CI854A 本体 + TP854 底座） |
| 物料号 | 3BSE030220R1（R1/R9 仅生产批次微差，功能等价） |
| 协议 | Profibus DP-V0 / DP-V1，Master Class 1&2，可配 LD800P 带 PA 仪表 |
| 速率 | 9.6 kbps ~ 12 Mbps（自动协商） |
| 端口 | 2×DB9 母头（Port A/B，pin3=A pin8=B pin5=屏蔽），落 TP854 底座前面板 |
| 带载 | 单段 32 从站，经 OLM/中继扩至 125~126 从站 |
| 冗余 | 线路冗余（MRP，缆断切 <10 ms）+ 主站冗余（配 BC810 CEX 冗余模块成对） |
| 背板接口 | CEX-Bus，占 AC800M 机箱 1 CEX 槽 |
| 供电 | 24 V DC 经 TP854 送入，典型 190 mA@24V，功耗 3.5~4.6 W |
| 隔离 | 端口↔背板光电隔离，500 V AC 测试电压 |
| 指示 LED | PWR、COM（A/B 各一）、FAULT |
| 热插拔 | 支持（AC800M 冗余控制器或单机停机窗口均可，带电拔需 CEX 冗余对同步正常） |
| 组态软件 | Control Builder M（800xA 内嵌），GSD 文件导入从站 |
| 工作温度 | -20~+60 ℃（K01 宽温版，标准 CI854A 为 +5~+55 ℃） |
| 尺寸重量 | 59×185×127.5 mm，本体约 0.59 kg，成套约 0.7 kg |
| 认证 | CE/UL/cULus，DNV-GL/BV/LR 船级社（以批次证书为准） |
| 生命周期 | Classic 状态，新部署推 CI854BK01（3BSE069449R1），K01 仍可订库存 |
| 易混型号 | CI854（无A，不支持主站冗余/热插拔）、CI853（Modbus）、CI541V1（老 ADVANT 底座不同）、CI854A 3BSE030221R1（裸模块不含 TP854） |
产品介绍
CI854AK01 是 AC800M 机箱 CEX 槽里干 Profibus DP 主站的常客。K01 这个尾缀不是”改进型”，是”Kit”——里面一块 CI854A 本体+一块 TP854 底座成套卖，现场拆箱插 DIN 轨、模块推进底座、DB9 甩出去挂变频器，Control Builder M 里导 GSD、绑从站地址，完事。双 DB9 的意义不是接两台设备，是做线路冗余：A 口走主缆、B 口走备用缆，中间断一根切换 <10 ms，不用外挂冗余盒。DP-V1 比纯 DP-V0 多非循环参数通道，能在线读变频器故障字、写阀门定位器标定参数，这是老 CI854（无 A）做不到的。
和 CI854A（3BSE030221R1）比，AK01 多 底座且宽温到 -20℃；和 CI854BK01 比，AK01 的 FPGA 和从站冗余细节弱一档但引脚和底座完全兼容，老柜子换件不用动槽位。坦白讲这模块原厂归到 Classic 但没真停产，市面库存件不少，故障模式主要是 DB9 口内部 RS-485 驱动芯片打坏（现场感性负载反峰没加终端电阻）、 背板金手指氧化。它的现场价值是”半夜 BF 灯常亮，查下来是 CI854A 本体通讯 ASIC 死，拔旧件留 底座，插同号新件 Control Builder 下配置 10 分钟，DP 网络重扫一遍恢复”。
应用场景与行业案例
我在某 9F 燃机电厂碰到过：AC800M 挂 CI854AK01 带 28 台 ACS800 变频器和 12 面 S800 远程柜，夜班汽机辅机 MCC 段变频器集体报”A195 DP 通讯丢失”3 秒又恢复。查下来是 底座 DB9 B 口内部端子松动（安装时没锁紧螺钉），线路冗余切到 B 口时接触电阻大，DP-V1 重试三次后降级。非计划停机不怕模块死，怕这种”冗余切换瞬间接触不良→变频器顺控中断→油泵联启逻辑抖动”的幽灵故障，查了一轮才查到底座。
典型场景：
- 电厂辅机变频群控：CI854AK01 做 DP 主站带凝泵/送风机变频器，DP-V1 读故障字进 800xA 报警列，双 DB9 冗余免外栅。
- 石化挤压造粒：S800 远程 I/O 经 Profibus 进 AC800M，CI854AK01 主站冗余配 BC810，单机模块坏不停链。
- 造纸机传动：多分部变频器 DP 12 Mbps 同步，CI854AK01 非循环通道在线改张力设定值。
- 水处理阀门岛：智能定位器（SIPOS/Metso）挂 DP-V1，在线标定不用停阀。
- 老线保产：EPC 原图锁定 3BSE030220R1，采购单只写””买回 3BSE030221R1 裸模块没 ，现场没底座插不进去。
真实案例：
华北某化工厂 2009 年 800xA 系统，2023 年 报 FAULT 红灯，Control Builder 里 CEX 槽识到模块但 DP 扫描器报”Station 7 not responding”。库房领出一块标”全新 “的库存，3BSE030220R1 对，但固件 FRN 比原站高两级，下配置时 GSD 版本不匹配，从站 7（老 SIMATIC ET200S）地址冲突。退掉，找认证商订同 FRN 库存件，出厂带 DP 主站扫描测试（挂 20 个模拟从站跑 48 小时无掉站），窗口期 35 分钟换完， 底座原样留用，DB9 电缆不用动，DP 网络 3 分钟全绿。老师傅说：”CI854 这卡，K01 和 A 裸件差一块 ，FRN 差一级 GSD 能跟你闹半天。”
