产品详情

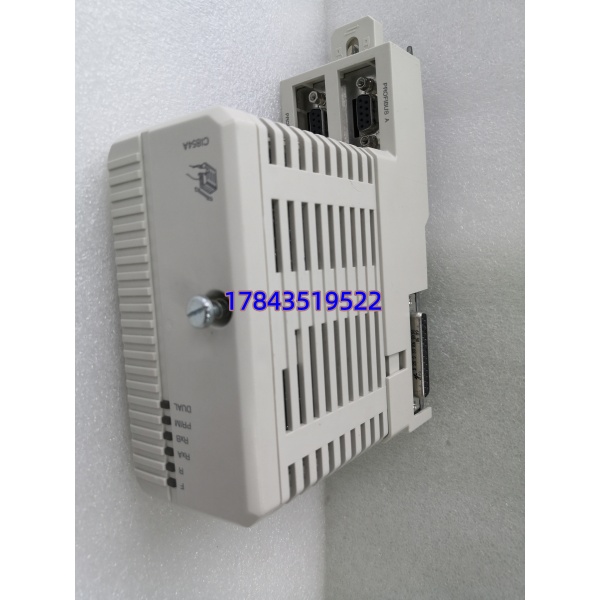

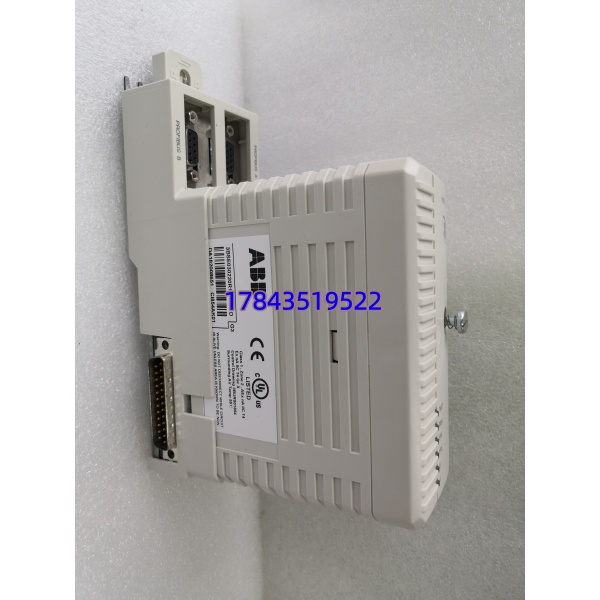

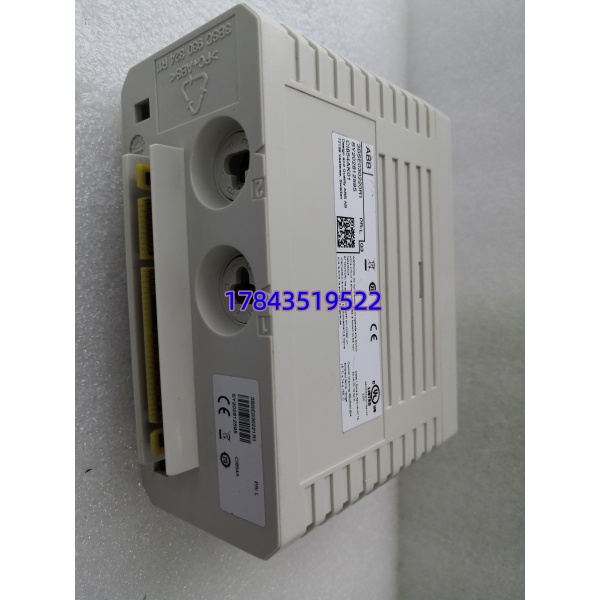

· 型号：CI854AK01（3BSE030220R1，AK01 = Conformal Coating / 防腐处理）
· 品牌：ABB
· 系列：AC800M — Profibus DP Communication Interface Module (CI854 Family)
规格参数
- 模块类型：AC800M 现场总线通讯接口 — Profibus DP Master (Class 1/2) / Slave 可组态
- 协议支持：Profibus DP-V0（周期数据交换）、DP-V1（非周期读写 MS0/MS1/MS2 服务）、DP-V2（部分功能依 FW）
- 接口物理：2 × D-Sub 9-pin (Female)，Pin 3/5/8 标准 Profibus 定义；部分配置配 Optical Link Plug 或 OFK 光纤附件做冗余光纤 Profibus
- 波特率：自动协商 9.6 kbps ～ 12 Mbps（建议现场总线统一波特率，混合速率不支持）
- 最大站地址：主站可带典型 ≤125 从站（受令牌轮转时间及 GSD 定义限制，实际依工程 < 32～64 较稳妥）
- 诊断：模块面板上 RUN / ERR / BF (Bus Fault) / SF (System Fault) LED；详细诊断可读回 Control Builder M
- 供电：由 AC800M 机架背板 +5 V DC 供给，典型功耗 ≈ 2.5 W
- 隔离：通讯侧与系统侧光电隔离（信号地与逻辑地分隔）
- 固ware 版本兼容：需与 Control Builder M (CBM) 版本匹配——较新 CI854AK01 固件可向下兼容老项目但建议核对 Release Notes
- 安装方式：插入 AC800M CPU 或 CI853/CI856 扩展槽（Slot 2 起，具体按机架规划——通常紧邻 PM8xx CPU 右侧）
- 配套附件：常需 Profibus 总线终端电阻（BST 或在线终端器）、OFK 光纤耦合器（若用光纤 Profibus）
- 编程/组态：在 Control Builder M → Hardware → Insert → Communication → CI854 → Import GSD / 配 DP-V1 参数
- 工作温度：-25 ～ +70℃（AK01 涂层版，标准版 0～+60℃）
- 存储温度：-40 ～ +85℃
- 湿度：5% ～ 95% RH 非凝露（涂层版抗轻度腐蚀气氛）
- 认证：CE / UL / cULus / DNV / KR / ABS / GOST-R / FM Cl I Div 2
- 尺寸（模块）：AC800M 标准宽 ≈ 40 mm × 高 约机架高
产品介绍
（从维护者视角+竞品对比切入）
CI854AK01 在 AC800M 项目里基本是”标配”——只要现场有 S800 I/O 挂 Profibus 或第三方变频器走 DP，就得插它。和早期 CI853（只 DP-V0 Slave/Master 限功能）比，CI854 支持 DP-V1 非周期数据（读变频器故障代码、仪表参数化），这是现在主流需求。AK01 后缀代表敷形涂层，化工/海洋环境我强烈建议只买 AK01 不买裸版，多几十欧换耐盐雾腐蚀寿命延长 3～5 年。
严格来说它只在 Control Builder M 硬件配置里识别——换不同后缀（CI854A / CI854B / CI854AK01）通常固件兼容但注意：裸版(CI854A) 与 AK01 硬件 ID 相同，CBM 不区分；但若原工程锁定 Slot 为 “CI854AK01” 插裸版也能 RUN（只是失去涂层保护）。新卡上电一般自动被 CPU 识别并同步参数，极少需重下装——但建议原系统健康时 Export Hardware Configuration 做备份。
应用场景与库存策略
痛点：化水/锅炉程控 通过 CI854AK01 带 60+ 台 S800 DP-I/O 及 12 台 ABB 传动——模块若雷击感应打坏或 BF 灯常红不恢复，整段 Profibus 瘫痪。无备件等渠道调货平均 3～10 天（进口清关波动），期间只能临时改硬接线 bypass 或降负荷运行。
典型场景与备货建议：
- — Profibus DP 主站带远程 I/O + 传动 ⇒ 建议按每控制站留 1 件冷备（中心库保管），B→A 类升格若单站无冗余总线
- 造纸/冶金多传动系统 — 单 CI854 带 >20 台传动 DP 从站 ⇒ 建议现场柜内留 1 件冷备 + 签 VMI 或自留 1 件
- — 原设计即 CI854 系列 ⇒ 核现在役数量，按剩余服役 5～10 年采购 1 件 AK01 版计入备件包
- 已计划升 AC800E / AC900F？ — 过渡期仍建议留原件 ×1 覆盖迁移前突发故障
真实案例：
沿江某 LNG 接收站 BOG 压缩 PLC（ PM861 + ）运行中突然 BF/ERR 双闪，重启无效，短接终端电阻无变化——替换拆机良品（库房原留一件 2018 年购入）后 Bus OK。查旧卡光耦侧 ESD 打坏（罐区雷电感应经屏蔽层残压侵入）。新卡为 涂层版（原裸版已停产建议换涂层），Control Builder 识别自动同步配置，30 秒恢复通讯。事后按”每站 1 + 1 PM861 + 1 PS 电源” 设 A 类备件包。
