产品详情

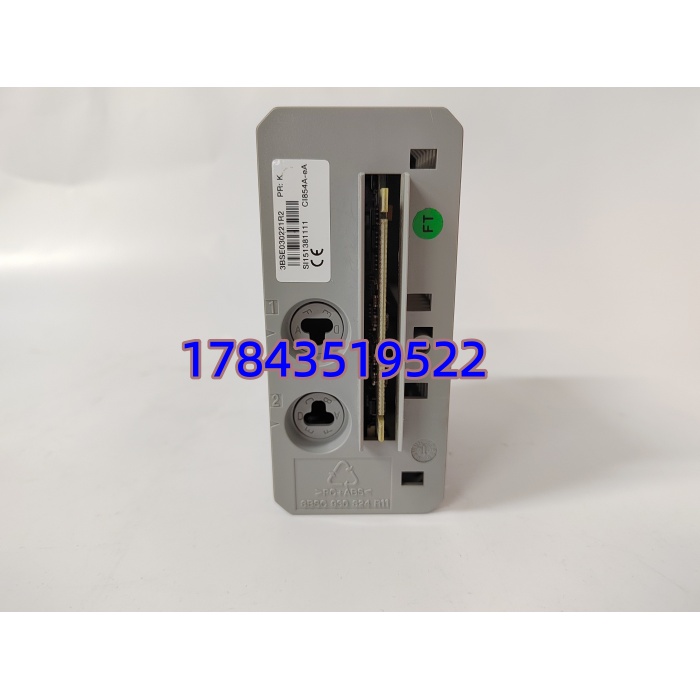

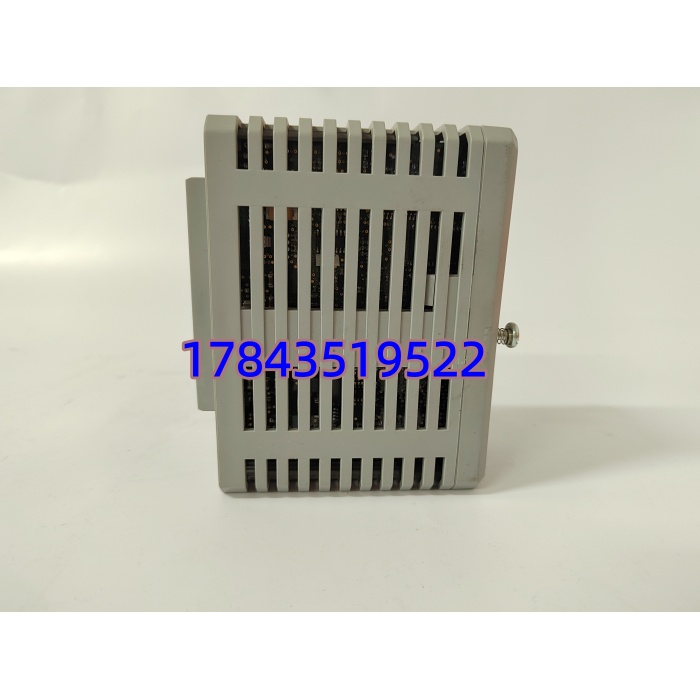

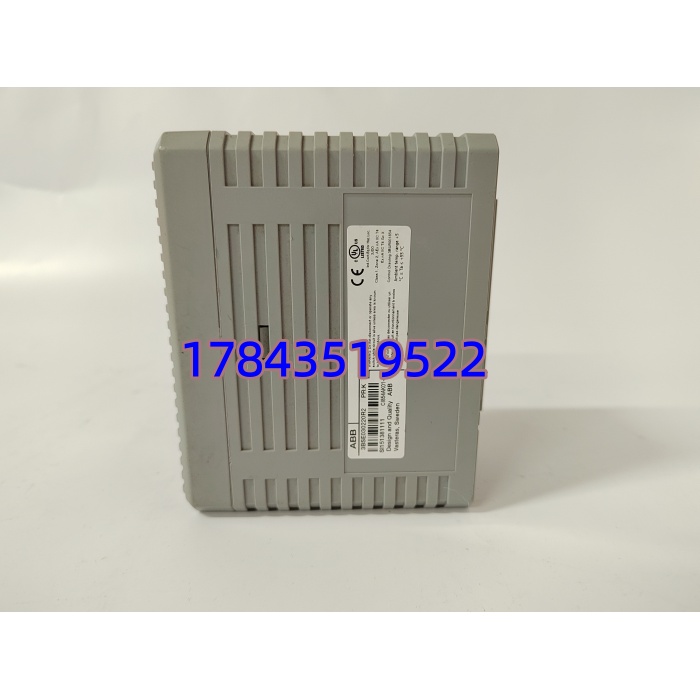

· 型号：CI854A-eA（Kit：CI854A + TP854 Baseplate），订货号 3BSE030221R2
· 品牌：ABB（ASEA Brown Boveri）
· 系列：AC 800M / System 800xA CEX Bus Communication Module
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | PROFIBUS DP-V1 Master 通信接口模块（含 TP854 安装底板） |
| 模块型号 | CI854A（Kit 编号 CI854A-eA / CI854AK01-EA） |
| 订货号（P/N） | 3BSE030221R2（旧版 3BSE030220R1 亦常见，功能相同底板 TP854） |
| 适用系统 | ABB AC 800M CPU（PM851/PM856/PM861/PM864/PM865 等）+ System 800xA |
| 通信协议 | PROFIBUS DP-V0 / DP-V1（Class 1 Master），符合 IEC 61158 Type 3 |
| 总线接口 | 2× 9-pin D-Sub Female RS-485（Port A / Port B，光电隔离 ≥1kV DC） |
| 波特率 | 9.6 kbps ～ 12 Mbps 自适应（软件配置） |
| 最大从站数 | 126 个物理地址（0–126），总 I/O 数据 ≤ 244 Bytes/从站，合计 ≤ 8KB |
| 冗余支持 | 线路冗余（双口 A/B 做环冗余）、主站冗余（双 CI854A + BC810 CEX Bus 冗余） |
| 热插拔 | 支持 HCiR 在线热插拔更换（Control Builder M 需正确配置冗余） |
| 供电方式 | 由 AC 800M CEX 背板 24VDC 供给（典型功耗 ≈190mA @24VDC） |
| 状态指示 | 前面板 LED：RUN（绿）、ERR（红）、DP ACT（通信活动）、Link A/Link B |
| 诊断功能 | 从站状态、错误计数器、断线/短路检测、通过 Control Builder 在线诊断 |
| 内置终端电阻 | 可通过底板 TP854 拨码启用 120Ω 终端电阻 |
| 工作温度 | 0℃ ～ +60℃（控制柜内，部分资料 -25～+60℃ 依批次） |
| 存储温度 | -40℃ ～ +85℃ |
| 防护等级 | IP20（柜内安装） |
| 安规认证 | CE、cULus、DNV-GL/BV/LR/CCS（船级社）、PROFIBUS DP 国际认证 |
| 尺寸/重量 | 59(W)×185(H)×127.5(D) mm，含底板约 0.7 kg |
产品介绍
在某个炼油厂 PKS+800xA 混搭项目里碰过——PM865 下挂 接西门子 ET200M 远程 IO 和十几台 G120 变频器，某天雷击浪涌打坏 DP 口光耦，Control Builder 报”Communication Loss”但 CPU 扫描照跑，操作员站整片现场数据变”？？？”。这种通信模块不像 AI/AO 卡自己报警，往往被误判为现场总线或终端电阻问题，白耗两小时。
它是 AC 800M 伸向 PROFIBUS 世界的手——把控制器周期数据打包成 DP-V1 报文周期性轮询从站，同时支持非周期参数读写（做 HART Pass-Through 或仪表在线调参靠的就是这个）。原厂 系列已 Discontinued，新装机推 CI854BK01（3BSE069449R1），在役系统盯 NOS/测好二手。采购必要求提供同固件版本声明 + 实际上机架读配置通过截图。按 ABC 分类——若该站挂关键第三方设备（压缩机变频/PA仪表经 Link Device），归入 A 类，建议每 3–4 个同型 CPU 站备 1 件 Buffer Stock；TCO 角度看一片模块几百～千元，比一次紧急洲际调货费加装置降负荷损失划算太多。
应用场景与库存策略
故障征兆：RUN LED 灭或闪烁、DP Link 灯不亮、Control Builder 报 Module Missing / Bus Timeout 但底板其他 CEX 模块正常。单模块无冗余配置下故障 = 该 CEX 槽下挂所有 Profibus 从站通信全断。
- 化工/炼油 AC 800M 站挂 Profibus DP 远程 I/O（S800/ET200M）及智能阀门定位器→ 单站挂关键回路→建议每 3–4 个同型 CPU 站备 1 件冷备（Cold Spare），入库核对原 Kit P/N（3BSE030221R2 vs 3BSE030220R1 均可但固件一致为佳），每 2 年抽检上电机架读配置。
- → 已有冗余则故障可无扰切换，但建议按 N+1 向渠道签 Last-time-buy 锁定至少 1 件（剩余服役 >5 年多锁 1 件），注意冗余对须同型号同固件。
- 计划升级 CI854BK01 的项目→ 可只备 1 件过渡，同步推进新版本兼容评估（CI854B 物理兼容 CEX 槽但需确认 800xA 版本支持）。
- 二手/翻新件验收→ 索要：① 序列号微距照 ② 实际上机架识别正常 + DP口接终端电阻 Link 灯绿截图 ③ GSD 兼容声明，拒收 DB9 针氧化或 LED 异常件。
真实案例：北方某 300kt/a 甲醇装置，AC 800M PM864 右扩展槽 （3BSE030220R1）驱动全场 Profibus DP 远程 IO + 造气炉鼓风机 ABB ACS800（DP 从站）。某个大修后上电发现 RUN LED 不亮——经查是上年技改拆装时静电击穿 CEX ASIC。库房无同号备件，原厂交期 10 周，临时改硬接线旁路部分 DI/DO 拖了 5 天等渠道调 NOS 件。事后按 ABC 盘点——向可靠渠道一次性签 2 件同 Kit 冷备入库（其中 1 件做半年轮询上电验证连 CPU 读固件版本），另推动关键控制站逐步加配第二块 做主站冗余。后来另一套水系统同型模块真遇老化，拆封冷备 15 分钟恢复通信。
