描述
产品详情

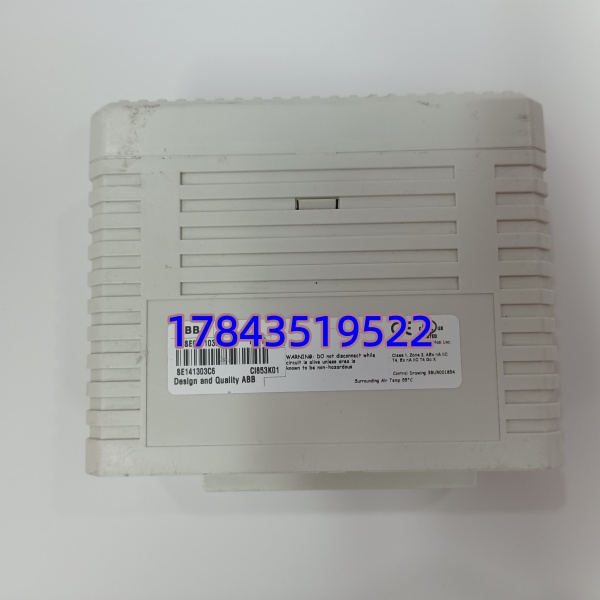

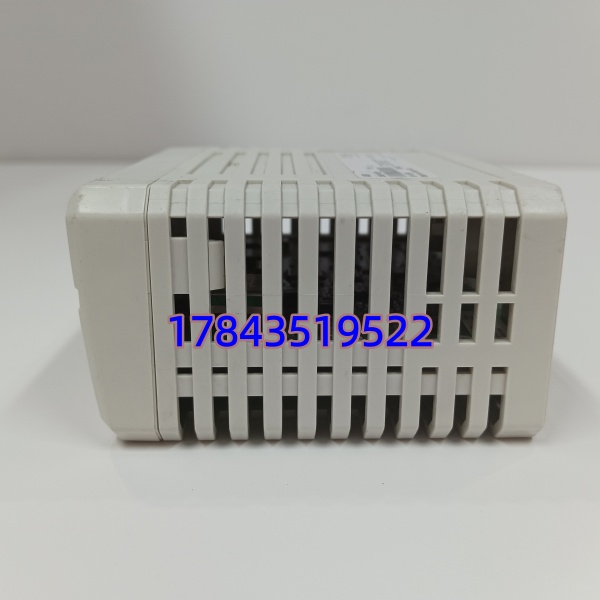

· 型号： CI853K01（3BSE018103R1）
· 品牌： ABB
· 系列： AC 800M / System 800xA CEX-Bus Communication Module
技术参数
- 产品类型：CEX-Bus 双端口串行通信模块
- 订货号：3BSE018103R1（CI853K01，Kit含 TP853 底座）
- 适用控制器：ABB AC 800M 系列 PM851/PM856/PM860/PM861/PM862/PM863/PM864/PM865

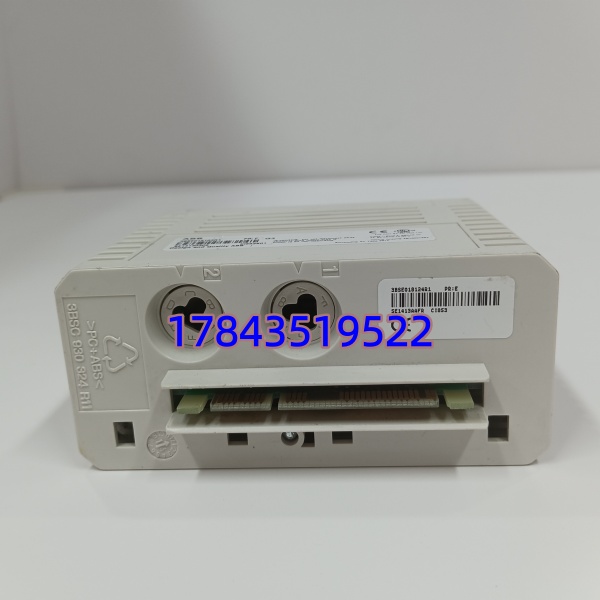

- 通信端口：Port 1 = RS-232-C（DB9 母头，全双工点对点）；Port 2 = RS-422/RS-485（螺丝端子，半双工多点或全双工）
- 支持协议：Modbus RTU（主站/从站均可配置）、COMLI（ABB专有）、ASCII 自由口（自定义帧）、Siemens 3964R（限COM3映射场景）
- 波特率范围：300 bps ~ 115.2 kbps（各端口独立配置）
- 电气隔离：RS-422/485 端口与逻辑电路间 500V AC 光电隔离（1 min）；RS-232 端口无隔离
- 背板供电：由 AC 800M 控制器或 CEX-Bus 背板提供 24V DC，典型功耗 100mA（≈2.4W），最大 150mA
- 最大 CEX 模块数：单控制器最多挂载 12 块 CEX 模块（含 CI853K01）
- 热插拔：支持在线插拔（Hot-Swap），更换时不影响控制器运行
- 工作温度：0°C ~ +55°C（运行），-40°C ~ +70°C（存储）；5%~95% RH 无凝露
- 防护等级：IP20（须安装于控制柜内）
- 物理尺寸：59 × 185 × 127.5 mm（W×H×D），约 0.7 kg（含底座）
- 认证：CE、UL、CSA、DNV-GL/ABS/BV/LR（船级社），RoHS 符合 EN 50581
- 状态指示：LED — PWR（电源）、RUN（运行/通信）、ERR（故障）
产品介绍
现场实测发现，很多厂里的老式智能流量计、色谱仪只有 RS-485 口却死活不肯上现场总线——这时候 CI853K01 就是最省事的桥接方案。它插在 AC 800M 控制器 CEX 槽上，不用额外电源和网关，直接把第三方串口设备读进 Control Builder M 的变量表里。在某化工厂碰过用 CI854（Profibus模块）硬接 Modbus 设备结果死活调不通的情况，换回这块 CI853K01 十分钟就连上了——选对接口类型比折腾 GSD 文件重要得多。
从商务角度说，这模块属于”低值高关键”备件：单价不高但一旦串口通道异常，那条线上的所有就地仪表数据全断。严格来说，它在 Modbus RTU 模式下做从站时功能略受限（部分老固件仅支持主站，建议确认 CB M 版本 ≥ PS 4.x 或打最新补丁包），且 RS-232 口无光电隔离，长距传输建议走 RS-485 并加终端电阻。采购时务必核对是否带 TP853 底座（K01后缀通常含底座，散模块不配），避免到现场发现没法固定。
替换与升级建议
✅ 直接替换
- CI853K01（3BSE018103R1）←→ 同型号不同批次：完全互换，热插拔更换后下载配置即可，建议先备份 Hardware Tree。
⚠️ 软件兼容（需改配置/注意差异）
- CI854 / CI854A（Profibus DP 模块）：物理插槽兼容但不能替代 的串口功能——若你原本是用 CI853 接 Modbus 仪表，换 CI854 完全无效，需重新选型和组态，属不同应用场景而非升级。
- CI855（Ethernet）：CEX 插槽通用，但协议完全不同，无法替代串口采集需求。
❌ 硬件不兼容
- 非 AC 800M 系统（S7-300/400、Quantum 等）：背板总线不同，无法安装。
- ABB S800 I/O 独立模块（非 CEX 挂接型）：架构不匹配。
已处生命周期后期，新项目建议评估是否可用 CI871（Profibus DP-V1）或以太网模块替代串口设备；存量维护建议按 1:1 留冷备。
常见问题解答 (FAQ)
- 这玩意能直接读我现场的 Modbus 温变和流量计吗？
能。RS-485 口配 Modbus RTU 主站模式可轮询最多 32 个从站（理论上），实际建议单模块带 ≤16 台以保证扫描周期。记得设好从站地址、寄存器类型和字节序。
- 是串口（RS-232/485）Modbus/COMLI，CI854 是 Profibus DP-V0/V1 现场总线主站。现场设备是串口就买 ，是 Profibus DP 从站才买 CI854，买反了用不了。
- 支持 Modbus RTU 从站吗？我要让上位机读 AC 800M 的数据。
支持， 可在 Modbus RTU 下配置为从站（Slave），供第三方 SCADA/触摸屏通过 RS-485 读取映射好的 Holding Register，具体以 Control Builder M 中 “Serial Port Configuration” 设置为准。
- 需要单独供电吗？底座 TP853 要另买吗？
由 AC 800M 控制器背板通过 CEX-Bus 直接供电，不需外接电源。K01 后缀通常已含 TP853 底座，散装 CI853（无 K01）不配底座需另购 TP853/TB807 等，下单前确认描述。
- 能热插拔吗？换的时候要停机吗？
支持在线热插拔，正常不停机可更换。但操作前建议在 Control Builder 中将对应 CEX 模块设为”Disabled”或确认无关键实时串口交互正在进行，降低瞬时报错风险。
