产品详情

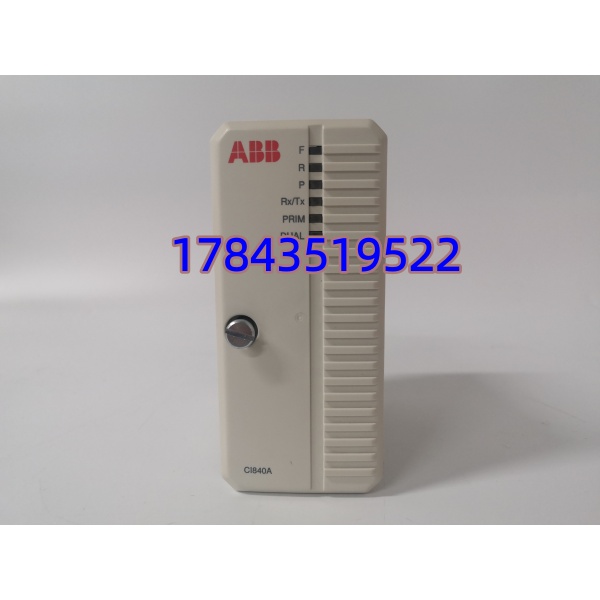

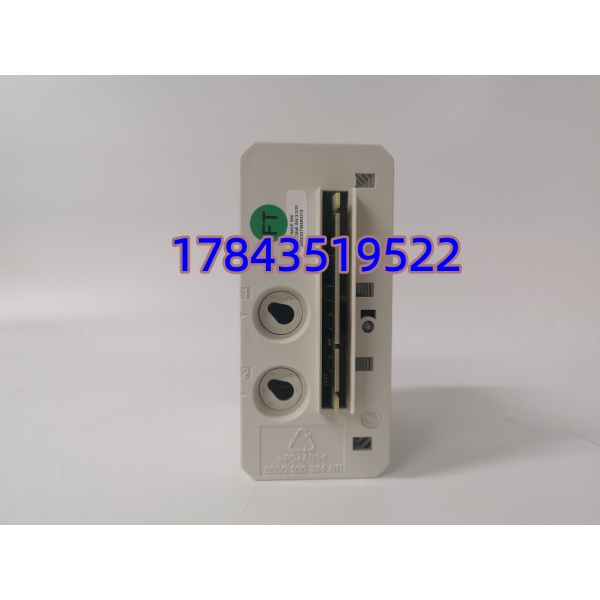

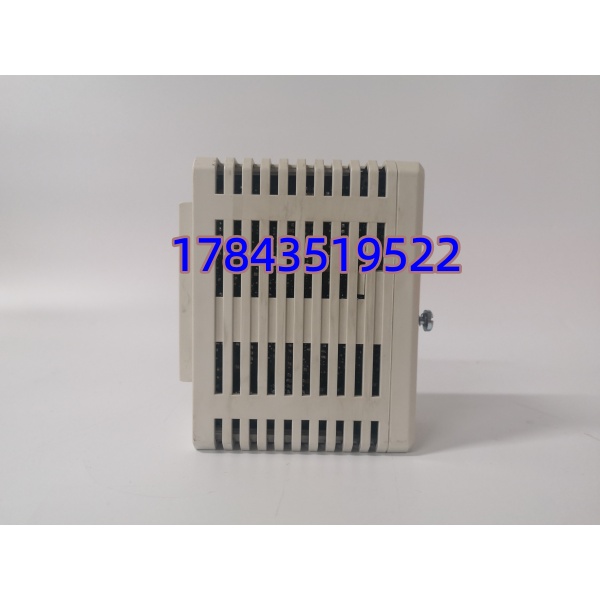

· 型号：CI840A（3BSE041882R1）
· 品牌：ABB
· 系列：Advant S800 I/O（兼容 AC 800M / Compact800 / 800xA / Freelance 经 AC800M 中转）
技术参数
| 参数项 | 规格值（据 ABB 官方 Compact Hardware Selector CI840A 页及 TU846 手册） |
|---|---|
| 模块定位 | S800 I/O 机架 Fieldbus Communication Interface（FCI），DP-V1 从站（代表本机架答主站，不主动轮询别的站） |
| 通信协议 | PROFIBUS DP-V0（循环 I/O）+ DP-V1（非循环参数/诊断/HART 透传），IEC 61158 Type 3 / EN 50170；不支持 DP-V2 等时同步 |
| 物理接口 | 1× 9-pin D-Sub 母头（Pin3=A, Pin8=B, Pin5=屏蔽），标准 PROFIBUS RS485 紫缆 |
| 波特率 | 9.6 k / 19.2 k / 93.75 k / 187.5 k / 500 k / 1.5 M / 3 M / 6 M / 12 M bps，自动协商 |
| 网络角色 | DP-V1 Slave（主流）；DP 主站模式仅见于 AC800M CEX→CI540→CI840A 特殊组态，非常规用法 |
| 冗余能力 | 线冗余（双 DP 电缆 A/B）+ 模块冗余（TU846 上插两块 CI840A 做 1+1 热备）+ Hot Swap（运行中带电更换，需组态允许） |
| 高级功能 | OSP（输出安全保护）处理、ModuleBus 监督信息采集、Hot Configuration In Run（运行中改部分 I/O 参数）、HART pass-through、DP-V1 非循环读写 |
| 配套底座 | TU846（3BSE022460R1，冗余 I/O/双模块用）/ TU847（非冗余单模块用）；机械防呆键控，不可插 TU810/TU830 普通 AI/DI 底座 |
| 供电 | S800 机架电源经 TU 背板供 24V DC（19.2–30V），模块典型 190 mA@24V，内置保险丝；隔离至 ModuleBus |
| 站址设置 | TU846/TU847 上两位 rotary switch 0–99，与 GSD 文件组态一致 |
| ModuleBus 带载 | 单 CI840A 经 TU 驱动本机架最多 12 个 S800 I/O 模块（依电源预算） |
| 诊断 LED | 前面板：PWR、RUN、ERR、DP 状态、Redundancy A/B、Line A/B 故障 |
| 环境 | 0–55℃（垂直安装建议≤40℃），5–95%RH 无凝露，IP20，污染等级 2，G3 防腐 |
| 认证 | CE / UL 61010-1 / EN 61010-2-201 / ATEX Zone 2 / C1D2 / ABS+BV+DNV-GL+LR 船级 |
| 尺寸重量 | 54×119×96 mm（W×H×D），0.2 kg |
| 生命周期 | CI840A 仍属 ABB 活跃供货款（替代老 CI840），但市面流通含原厂新件/NOS/拆机；换代以太网款为 CI845(Modbus TCP) 或 CI867(Profinet) |
| 前代关系 | CI840（3BSE022457R1）已 EOL， 在 EMC/散热/固件（HCiR+HART）上增强，pin-to-pin 直替 |
产品介绍
化工厂 DCS 画面里一段 S800 I/O 站突然全灰，运维第一反应查 CI854A 主站，第二反应才是查 ——但这块 FCI 其实是”站级网关”，它挂了整机架 AI/DI/AO/DO 全掉线，比单个 I/O 模块坏影响面大十倍。 在 S800 机柜里干的事很单纯：把背板 ModuleBus 上各 I/O 模块的循环数据打成 DP-V1 报文给主站，同时把主站下发的控制字拆回 ModuleBus；HART 仪表接在 DSAI133A 上，HART 数字量经 的 DP-V1 非循环通道透传到 AMS，不用另加 HART 调制解调器。现场实测发现，在西门子 S7-400H 做主站、ABB 做从站的”混合 DCS”里， 的线冗余切到 B 电缆时 DP 通信中断 <10ms，AC 800M 侧看 Station Diagnostic 只闪一下 Line A Fail，PID 回路不脱钩。
严格来说， 默认是 DP 从站，不是主站——网上有些资料写” 是 DP 主站轮询变频器”，那是把 AC800M CEX 槽的 CI541V1（主站卡）和 侧 （从站 FCI）角色搞反了。它做 DP 主站只在”AC800M 经 CI540→ 拖 “这种绕路架构里出现，常规 站里它就是从。商业价值集中在两类老改造场景：一是”西门子主+ABB 从”的混合柜（电力辅机、老石化装置多此类），二是”ABB 要 HART 透传上 AMS 但不想加 800xA HART Gateway”的省钱方案。它不适合新项目主通信（新柜直接 CI845 走 Profinet/Modbus TCP 更顺），也不适合做等时同步运动控制（DP-V2 不支持）。
