描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号/订货号 | CI840A / 3BSE041882R1 |
| 通信协议 | PROFIBUS DP-V1 |
| 通信角色 | 从站 (Slave) |
| 传输速率 | 最高 12 Mbps (自动波特率检测) |
| 冗余支持 | 线缆冗余 (Line Redundancy) + 模块冗余 (1+1 Module Redundancy) |
| 热插拔 | 支持 |
| 电源电压 | 24 V DC ±20% |
| 典型功耗 | 约 4.6 W (190 mA @ 24V) |
| 最大带载 I/O 数量 | 最多 24 个 S800 I/O 模块 (其中 12 个可直接挂载于 CI840A 的 ModuleBus 上，其余需通过 I/O 簇连接) |
| 兼容 MTU | TU846 (冗余 I/O 配置)，TU847 (非冗余 I/O 配置) |
| 工作温度 | 0 至 +55 °C |
| 存储温度 | -40 至 +70 °C |
| 尺寸 (宽×高×深) | 54 × 119 × 96 mm |
| 重量 | 0.2 kg |
| 防护等级 | IP20 |
| 认证 | CE, UL 61010-1, ATEX Zone 2, C1 Div 2 cULus, 船级社 (ABS, BV, DNV-GL, LR) |
产品深度介绍

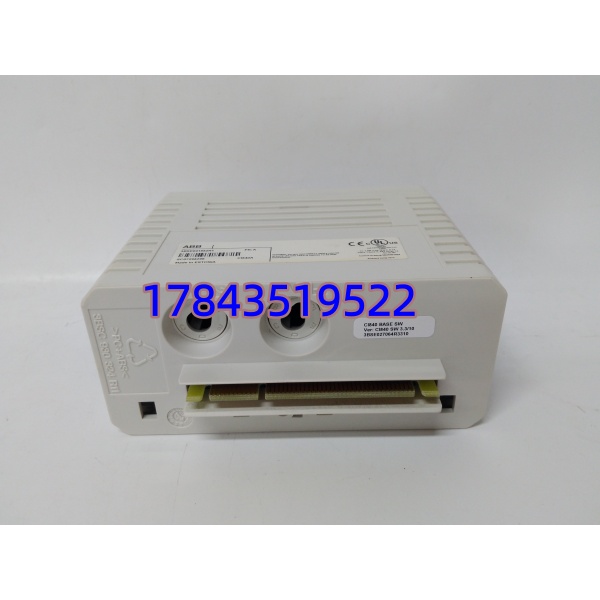

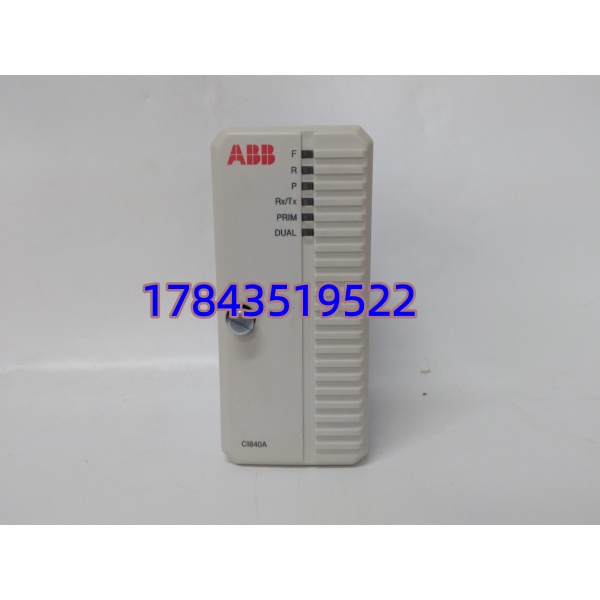

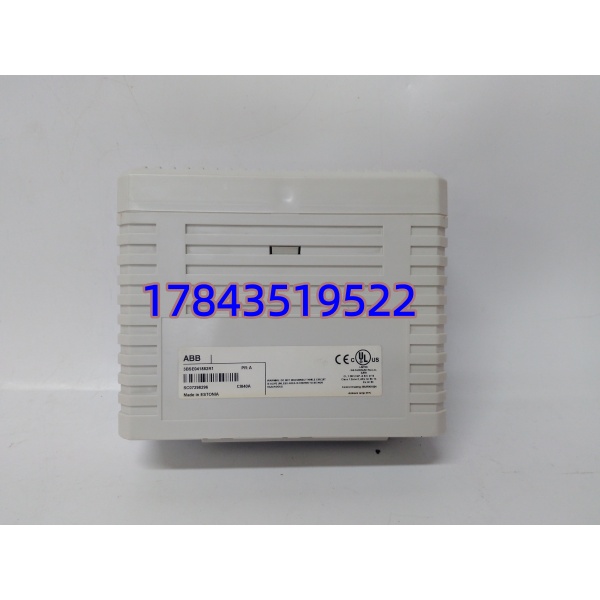

ABB CI840A (3BSE041882R1) 是 S800 I/O 系统中的 Profibus DP-V1 冗余通信接口模块 (FCI)。它的核心任务是把 S800 I/O 站的数据打包成 Profibus DP-V1 协议格式，跟系统控制器或其他 Profibus 主站进行数据交换。简单说，它是 S800 I/O 站与上层控制系统之间的“翻译官”兼“交通枢纽”。
这款模块最核心的价值在于 双冗余能力——同时支持线缆冗余和 1+1 模块冗余 。两组 CI840A 可以互为热备，一组出问题另一组无缝接管，对连续生产装置来说，这个设计能避免因通信中断导致的非计划停车。另外它 支持热插拔 ，在线更换模块时系统不需要停机。配合 TU846 终端单元可构成完整冗余 I/O 方案，配合 TU847 则是非冗余配置 ，选型时根据现场需求来定。此外还支持 HART 透传、OSP 处理等高级功能 ，涵盖信号处理、I/O 模块配置、运行中热配置等操作 。
应用场景与行业案例
工程痛点描述
Profibus 通信出问题是工业现场最让人头疼的事之一。物理层上的问题——接线松动、屏蔽没接好、终端电阻没拨上去——这些都是硬故障，查起来费时间但至少能定位。最怕的是软故障，通信时断时续，丢包率忽高忽低，排查起来非常痛苦。用了冗余 的场合，至少能把“通信接口模块本身坏了”这个风险点完全屏蔽掉——主模块挂了从模块自动顶上，不需要人去干预。
典型应用场景
- 石油化工 – DCS 远程 I/O 站
大型炼化装置的控制室和现场机柜间距离远，通过 加 Profibus 光纤把远程 I/O 站连回中控室。冗余配置防止单点通信故障导致整站 I/O 失联。 - 火力发电 – 辅机控制远程站
电厂脱硫、输煤等辅助车间的 I/O 站，通过 与主 DCS 系统通信。这类场合电磁干扰大，冗余线缆配置能有效抗干扰。 - 冶金 – 高温区 I/O 站
高炉、加热炉周边的 I/O 机柜环境温度高， 的工作温度上限 55°C ，配合适当柜内散热可满足需求。 - 水处理 – 分布式 I/O 站
污水厂各工艺段的远程 I/O 子站，用 通过 Profibus 连接到主控制器，实现分散采集、集中监控。
案例：华南某化工项目通信故障排查
前年，广东一个精细化工项目的 DCS 系统，远程 I/O 站频繁出现通信中断报警，每次持续几秒钟后自动恢复。操作员在控制室看到的数据时有时无，有几次刚好赶上关键反应釜的温度信号丢失，触发了一次不必要的联锁停车。
仪表工程师老赵查了整整一周——换 DP 线、换接头、查接地、测终端电阻，能查的都查了，问题还在。最后他用示波器抓了一下 Profibus 总线波形，发现波形有明显畸变，怀疑是 模块内部电路有问题。由于现场配置的是冗余 ，老赵直接拔掉主模块，让从模块接管。通信恢复正常，问题再没复现。
