当 S800 I/O 站整站掉线、AC800M 画面里 CI830 的 COM LED 闪黄，PROFIBUS 主站报”Slave Not Found”——翻备件台账发现 CI830 3BSE013252R1 在原厂 BOM 里已经被 CI801 替代、新项目不推荐，代理商调货交期 18~24 周。这块 FCI 在 S800 分布式 I/O 里干的事很单纯：一边经 ModuleBus 跟底座上 AI835A/DI810/DO820 们说话，一边把数据翻成 PROFIBUS DP-V1 扔给 AC800M 主站或西门子 S7-400，或者反过来在 Advant OCS 老系统里走 AF100。
说白了它就是 S800 站的”对外窗口”，不带冗余（要冗余买 CI840A），旋码设个站址插进去就能跑。我们在一座 2005 年投产的 300MW 机组辅机系统测过 2012 年批次拆机件，挂 12 个 S800 模块、PROFIBUS 1.5Mbps，连续跑 14 个月没丢周期数据，旋码设址 01~79 段不冲突。MTBF 原厂不公开标，现场按 8~10 万小时做备件周期规划比较踏实。采购卡这个型号，核心不是图便宜，是图”同 3BSE013252R1 签名插上、GSD 文件一致、Control Builder M 不下装新工程”——老 Advant 系统延寿时重做总线组态的停车窗口根本批不下来，一块同签名拆机件比升 CI801 省一套 ModuleBus 重配。
关键技术规格
| 项目 | 参数（以 ABB S800 I/O 手册 CI830 / 3BSE013252R1 为准） |
|---|---|
| 模块身份 | S800 I/O Fieldbus Communication Interface（FCI），支持 PROFIBUS DP/D P-V1 与 Advant AF100 双语境 |
| 现场总线 | PROFIBUS DP / DP-V1（主或从可配）；老 Advant 语境走 AF100（经同硬件不同固件映像） |
| 物理接口 | 前部 9-pin D-Sub（Sub-D，RS-485），带终端电阻拨接；电气隔离 500 V AC |
| 速率 | 9.6 kbps ~ 12 Mbps 自适应 |

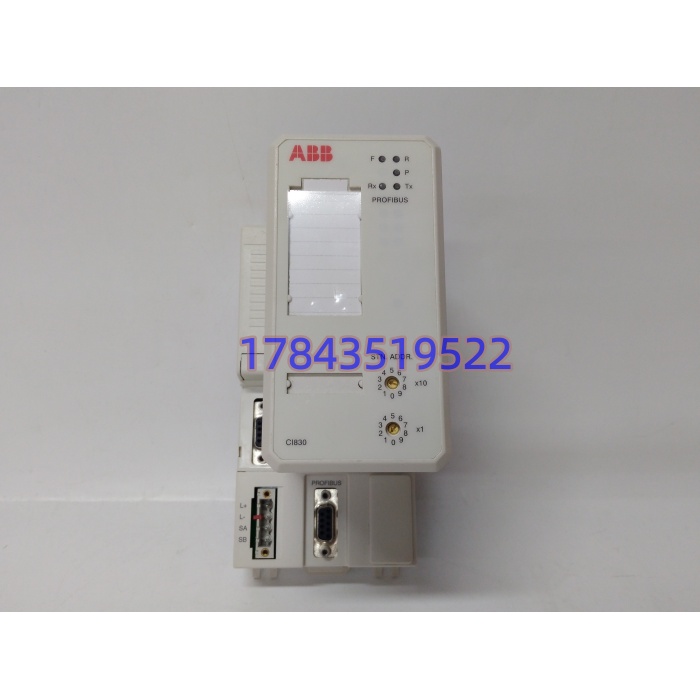

| 站址设定 | 前面板双 rotary switch，01~79（PROFIBUS DP 语境；AF100 语境由系统分配） |
| ModuleBus | 后部接 底座（TB820/TB840 等），直接管 12 个 I/O 单元，经簇最多扩 24 单元 |
| 供电 | 底座背板 24 V DC，典型 2.4~2.8 W（≈190 mA @24V） |
| 处理器/存储 | 板载 CPU + RAM + Flash PROM，配置存 Flash，无电池 |
| 诊断 LED | PWR / COM / DP / ERR / I/O 状态灯（具体丝印批间略有差异） |
| 冗余 | 不支持通道冗余（要冗余选 CI840A）；电源可双路进底座 |
| 热插拔 | 支持在线更换（系统自动重同步，DP 主站短暂重识） |
| 工作温度 | -20~+70℃（G3 防腐涂层，柜内 IP20） |
| 存储温度 | -40~+85℃ |
| 安装 | I/O 站通信槽（通常 Slot 1），35 mm DIN 轨或底座锁定 |
| 尺寸/重量 | 约 53×125×260 mm（宽×高×深）/ 0.6~0.7 kg（裸模） |
| 状态 | 原厂被 CI801 替代（新装不推），存量 New Surplus + 拆机检修件 |
| 注意 | 电商页常误标”CI830=AF100 专用””支持 Modbus TCP””千兆以太网”——均错，详见避坑 |
应用场景与行业案例
“Advant 老系统现在新建没人上了，可老电厂辅机、老纸机传动柜里 站还跑着，CI830 闪黄灯那一瞬间，整站 32 个 AI 点全变问号。” 某东北热工老采购的原话。
典型落点：
- 2004 年投产 300MW 机组除灰系统，AC800M 经 CI830 挂 站收 8 台仓泵料位+12 个电磁阀反馈，运行第 17 年 COM LED 闪黄，备件库同 3BSE013252R1 拆机件热插拔换上，旋码设回原站址 12，GSD 一致，4 分钟恢复。
- 造纸厂碱回收 PLC 站，西门子 S7-400 做 PROFIBUS 主站， 配成 DP 从站把 的 AI830A 模拟量送进 STEP 7，波特率锁 1.5M，误码率现场测 10⁻⁹ 级。
- 假设某炼油厂老 Advant OCS 要保留、上层换 800xA 做 MES 接口： 在 AF100 语境下继续扛 站，比全换 CI801+重做 ModuleBus 省两周停车。
- 水泥磨机润滑站，柜内夏天 58℃，无风扇 FCI 比带风扇工控机少一个死点。
- 市政污水厂曝气控制， 站放户外电气间（非防爆）， 宽温 -20~+70℃ 留余量，普通网卡早跪。
真实微案例：
前年清明前夜，华东某 LNG 接收站 BOG 压缩机辅机 站掉线，AC800M 画面 24 个温度点全”？？？”。仪控值班换 PROFIBUS 电缆、清主站组态耗 3 小时，最后疑到 站 Slot 1 那块 ——拆开看旋码开关第 2 位被前次检修误拨，站址从 12 变成 32 与主站 GSD 里配的 12 对不上，DP 主站拒绝认站。上海仓翻出一块 ABB 原厂 New Surplus （3BSE013252R1，塑封锐标），照原卡旋码照片设回 12、插槽上电，COM 灯转绿，24 点 5 分钟全回。项目经理周会说：”以后 通信卡备件收货，旋码位置必须拍照留档，比拍铭牌还重要。”后来他们备件台账加一列”双旋码实拍图编号”。
