描述
产品详情

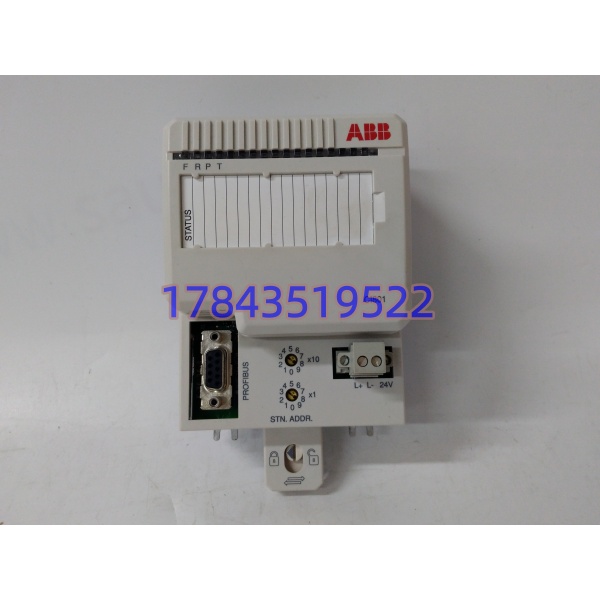

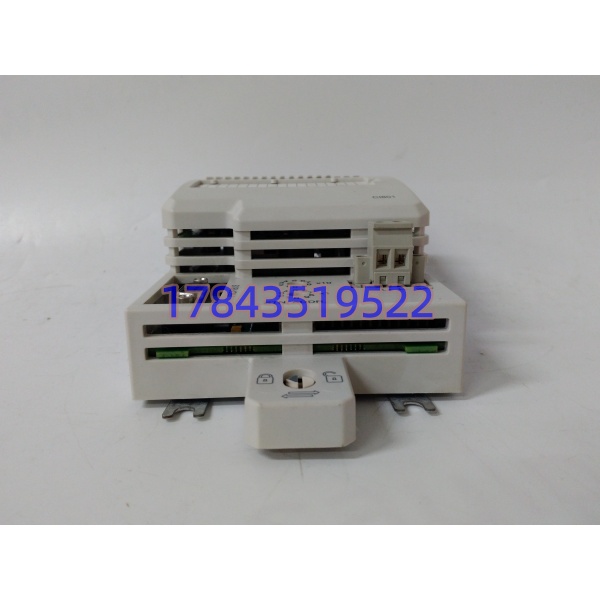

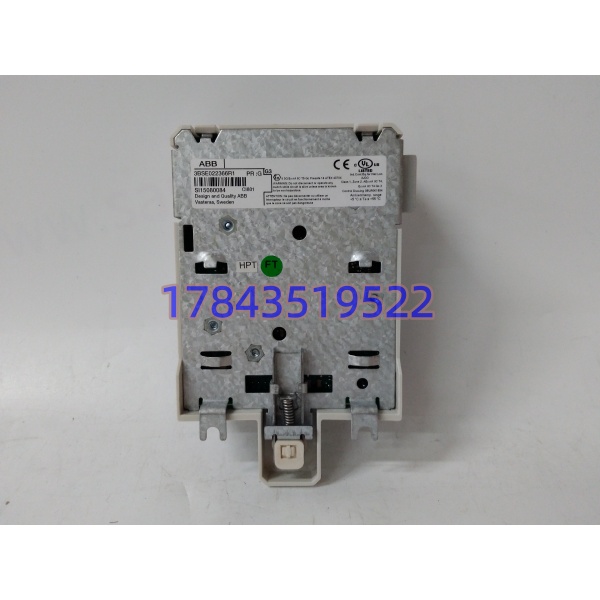

· 型号：CI801（3BSE022366R1）
· 品牌：ABB
· 系列：AC 800M / System 800xA S800 I/O
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | S800 I/O 站 Profibus DP 从站通信接口 |
| 订货号 | 3BSE022366R1 |
| 协议支持 | Profibus DP-V0/V1，从站模式，不支持主站 |
| 波特率 | 9.6 kbps – 12 Mbps，自动协商 |
| 物理接口 | 1×DB9 母头（RS485），总线拓扑 |
| 站地址 | 0–126 软件可设（0 为保留，通常 1–125） |
| I/O 容量 | 单 CI801 最多挂 32 个 S800 I/O 模块（依机箱尺寸） |
| 数据映射 | 最大 244 字节输入 + 244 字节输出（DP-V1） |
| 隔离电压 | 信号–背板光电隔离 ≥500VAC（部分资料标 1500V） |
| 背板取电 | 24 VDC 背板，典型功耗约 3.5W |
| 配套底座 | TB807（标准）、TB815（冗余电源底座）、TB852（光纤 Profinet，不混用） |
| 安装 | S800 I/O 机箱最左槽位（紧邻电源模块），不可挪至其他槽 |
| 热插拔 | S800 I/O 机箱支持模块带电插拔，但 CI801 拔掉整站 I/O 通信中断，慎用 |
| 工作温度 | -40~+70℃（存储 -40~+85℃） |
| 湿度 | 5–95% RH 非凝露 |
| 诊断 | 前面板 LED：PWR（电源）、RUN（运行）、ERR（故障）、DP（总线状态） |
| 冗余 | CI801 本身不支持冗余对；S800 站冗余靠双 CI801 配两套机箱+双控制器口实现 |
| 停产状态 | CI801 仍属 活线产品，但部分老 Rev 交期拉长，市场库存/翻新并存 |
| 关联模块 | CI840（Profibus DP 主站）、CI854A（Profibus DP/V1 主站）、AI810/DI810 等 I/O |
| 认证 | CE、UL、CSA、ATEX/IECEx、DNV/GL（船级社，依 Rev） |
产品介绍
是 ABB I/O 系统里那个”站在机箱最左边、不采信号也不驱动负载”的通信接口。它插在 机箱的最左槽，左边挨着电源模块，右边管着后面一排 AI810、DI810、AO820 们。它的活儿就是把本地 I/O 的数据打包成 Profibus DP 报文，送给 AC 800M 控制器（PM860/861/864 等），再把控制器的输出指令解包分发给对应 I/O 卡。简单说，它是 站的”对外电话”，没有它，后面一堆 I/O 卡就是聋哑人。
和 CI840 比， 是从站、CI840 是主站；和 CI854A 比，CI854A 插在 AC 800M 控制器机架上当主站用， 插在远程 I/O 机箱里当从站用。坦白讲，这模块在现场的戏份不多——OK 灯常绿的时候没人注意它，一旦 DP 灯闪红，整站 I/O 变问号，操作员一嗓子能把仪控班从被窝里喊起来。现在采购 90% 是老装置扩容补件或故障替换，新项目也有在用，但 ABB 推 Compact I/O 和以太网的趋势在那摆着。
应用场景与行业案例
我在现场遇到过最折腾人的故障：海上平台 机箱， 的 DP 灯偶尔闪红，整站 I/O 每隔几小时集体变 Bad 一次，持续 3–5 秒自动恢复。查了两周，最后发现是机箱到控制器的 Profibus 总线中间有一个接头屏蔽层没压紧，海浪晃动时接触电阻变化，引发瞬时误码。 本身没坏，是物理层在折磨人。这种故障自诊断只报”Bus Error Count Incremented”，不指向具体位置，得靠误码计数器和示波器抓波形。
典型场景：
- 海上平台 MCC： 机箱放马达控制中心， 经 1200m 光纤 Profibus（加 OZD 转换器）连主 DCS，抗盐雾抗电磁干扰。
- 炼化常减压： 站分散在装置各层， 走标准 Profibus DP 12Mbps 连 AC 800M，比远程 I/O 走 ModuleBus 距离远得多。
- 电厂输煤： 机箱装在皮带廊，粉尘大、振动烈， 的 -40~70℃ 宽温标称扛得住，不用额外加热柜。
- 制药配液： 站靠近 CIP 清洗区，IP20 机箱+ 的隔离设计扛得住偶尔的水汽溅射。
- 矿山破碎机： 机箱装在振动筛旁， 的 DB9 口靠螺丝锁紧而非卡扣，比 RJ45 抗振。
真实案例：东海某钻井平台， I/O 机箱 #4 槽 运行第 6 年，年度校验时发现 DP 误码计数器从 0 涨到了 147。平台原计划等下次坞修换，但台风季前接到撤离预警。机柜室备件架有块同 Rev 未拆封的 （3BSE022366R1），带电拔旧插新（ 支持热插拔 I/O 模块），从开柜到整站 I/O 恢复绿色 4 分钟。事后拆下旧模块送检，发现 DB9 口内部一个焊接点有微裂纹，振动环境下接触电阻时好时坏。平台仪表主管说：” 这东西本体不容易坏，坏的多是 DB9 接头和屏蔽接地。换件前先拿放大镜看一眼接头，别上来就拆模块。
