描述
产品详情

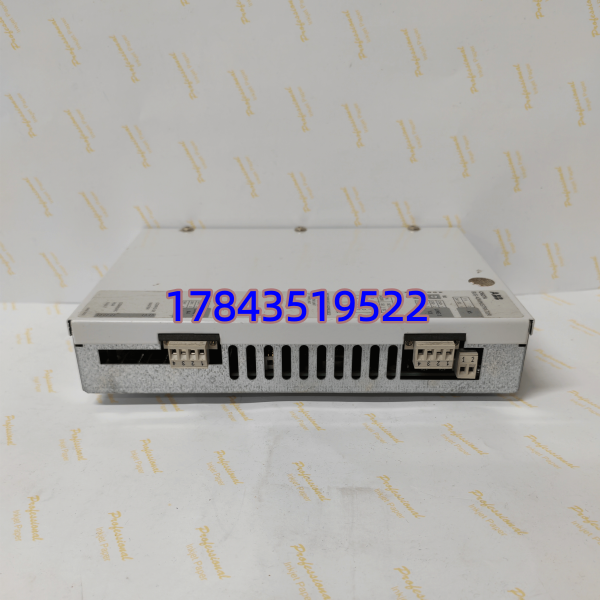

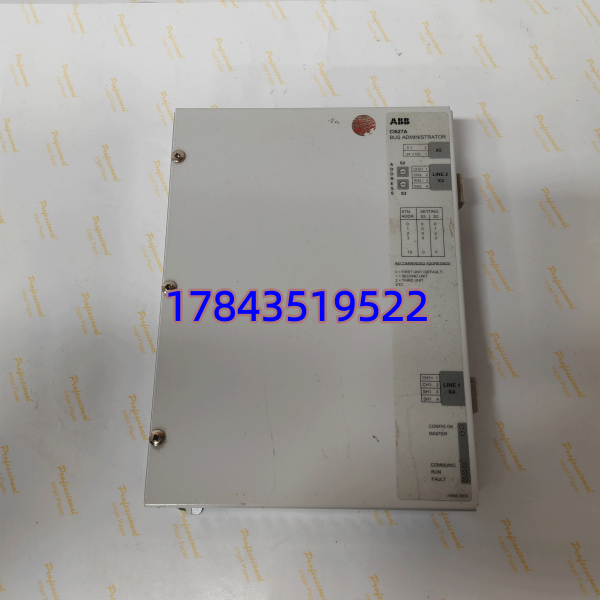

· 型号：CI627A / 3BSE017457R1
· 品牌：ABB（Advant OCS — Process Automation）
· 系列：AC450 Controller Communication Modules
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | CI627A | 订货号 3BSE017457R1 |
| 适用CPU | Advant Controller AC450 (PM511 / PM513) | 插于 CPU 机架扩展槽 |
| S100 总线接口 | 1× D-sub 37pin 或专用 S100 连接器（依背板） | 连接 S100 远程 I/O 站 |
| 异步串口 | 2 通道 独立可组态：RS-232(full duplex) / RS-485(half duplex) | 光电隔离 ≥500V |
| 串口参数 | 波特率 300～115200 bps、7/8 数据位、奇偶无/奇/偶/标记、1/2 停止位 | — |
| 支持协议 | Modbus RTU Master / Slave、ABB ASCII 自由口(S100 protocol over serial)、自定义帧 | 通过 Advant Control Builder 组态 |
| 供电电压 | 24 V DC（由 AC450 机架背板供给，允许 19.2～30 V DC） | 典型功耗 ≈ 3.5 W |
| 隔离耐压 | 串口侧↔系统侧 ≥500V DC（光耦隔离） | — |
| 指示灯 | PWR / RUN / ERR / S100 ACT / COM1 / COM2 LED | 快速诊断 |
| 配置工具 | ABB Control Builder F / Advant AC450 Configuration Software | 需正确分配 Logical Address |
| 安装方式 | 插卡式垂直安装于 AC450 CPU 机架 | 必须锁紧固定杆 |
| 工作温度 | 0℃ ～ +60℃ | IEC 60721-3-3 Class 3K3 |
| 存储温度 | -40℃ ～ +85℃ | — |
| 认证 | CE / UL / cUL / GOST-R / 符合 EN 61131-2 | 请以原厂证书为准 |
| MTBF | ＞120,000 h（Telcordia SR-332 Method I） | ABB 可靠性报告 |
产品介绍
原料磨系统 AC450 报”S100 Node Missing”但远程柜电源正常——现场实测发现是 CI627A 串口口 ESD 打坏致 令牌传递中断，换模块恢复（严格来说，CI627A 和初版 CI627 寄存器映射基本一致， 应用可向下兼容，但 CI627A 修正了早期芯片温漂导致的偶发帧错位 Bug 且支持更高波特率 115.2k，建议新订一律 CI627A 不再订 CI627）。某个项目里用 的 COM2 口挂 Modbus RTU 质量流量计，初组态忘记设”Slave Response Timeout”导致偶发通信重试拖慢扫描周期——提醒：Advant 里串口参数属非默认需显式下装，只 Download Application Logic 不重刷 Comm Parameters 串口不工作。
采购上 ABB Advant 备件部分转入 EOL/LTB， 全新原装视渠道 6～14 周或靠授权翻新品。它与 CI543（MB300 接口）、CI628（Profibus DP Master）不能互替——背板 CPLD ID 不同 直接拒认。下单按原拆标签 ” 3BSE017457R1″ 订，不确定拍照片给我们核对。
替换与升级建议
✅ 直接替换
- 3BSE017457R1 ←→ 同型号不同批次 → 机架断电拆旧，新卡插回同槽位，上电后用 Control Builder→Hardware→Detect→Accept，若原工程已含 描述直接 Download Application + Comm Parameters，工作量≈15 分钟（含串口环回测试）。
- CI627（初版）← 有条件升 → 物理同槽位、背板兼容， 工程 Device Type 若原选 “CI627” 通常可直接认新卡（建议改为 Type 后 Rebuild），串口参数与 地址全保留——新批次 Bug 修正更稳，推荐此升级。
⚠️ 软件兼容（需确认/小改动）
- 若原工程 Device Type 设为 CI627 且极老 Control Builder 版本(< vX.xx 具体版依 ABB Note) 不识别 → 在 Hardware Configuration 中将模块类型改为 、Rebuild All、Download to Controller（需停模式或在线修改依权限），约 20 分钟窗口。
- 远程 I/O 站地址(Node ID) 须与原设置一致，换卡后建议进 Configuration 核对 Node Table。
❌ 硬件不兼容 / 易混淆
- CI543（MB300 接口）、CI628（Profibus DP Master）、CI522（ 仅串口初版）→ 插槽外形近但背板 ID 不同，插入 报 “Module Type Mismatch”，不能通信。
- 无第三方引脚兼容平替，Advant 机架须 ABB 原厂或授权翻新 。
- 若原柜是 AC 800M（PM8xx）系统→ 用 CI854A/CI867 等通信模块， 不适用。
