描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 模块型号 | CI627A |
| 订货号 | 3BSE017457R1 |
| 适用系统 | ABB AC 800M / 800xA DCS（插入MB510/MB520背板Slot 3/4） |
| 总线协议 | Profibus DP，符合IEC 61158；支持DP-V0周期性数据 + DP-V1诊断/非周期访问 |
| 工作模式 | 主站（Class 1/2）或从站，通过Control Builder M软件切换 |
| 物理接口 | 1×9针D-SUB母头（RS-485），带2.5kV AC光电隔离 |
| 波特率 | 9.6k ~ 12Mbps全速率自适应或手动锁定 |
| 最大从站数 | 126个（地址1–126） |
| 每从站数据区 | 最大244 Byte输入 + 244 Byte输出 |
| 供电 | 背板+5V DC供电，典型电流≈120mA，功耗<2W |
| 电气隔离 | Profibus端口↔背板总线 2.5kV AC（1min） |
| 冗余支持 | 支持双模块Profibus链路冗余配置 |
| 工作温度 | 0°C ~ +60°C（存储-40°C ~ +85°C） |
| 防护等级 | IP20（控制柜内安装） |
| 尺寸（约） | 45mm × 120mm × 150mm（宽×高×深） |
| 重量（约） | 0.20 kg |
| 认证 | CE、UL 61010-1、CSA、IEC 61326（EMC） |
产品深度介绍

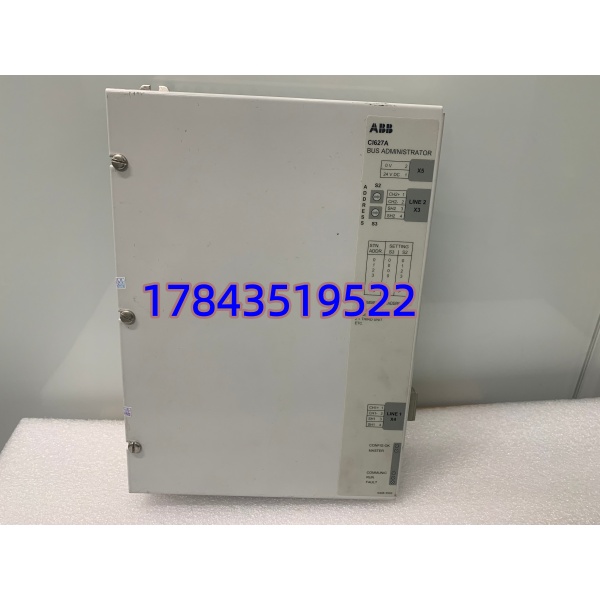

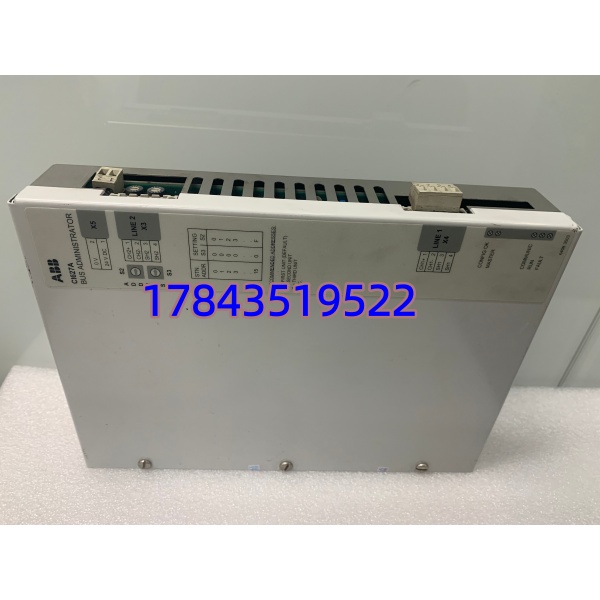

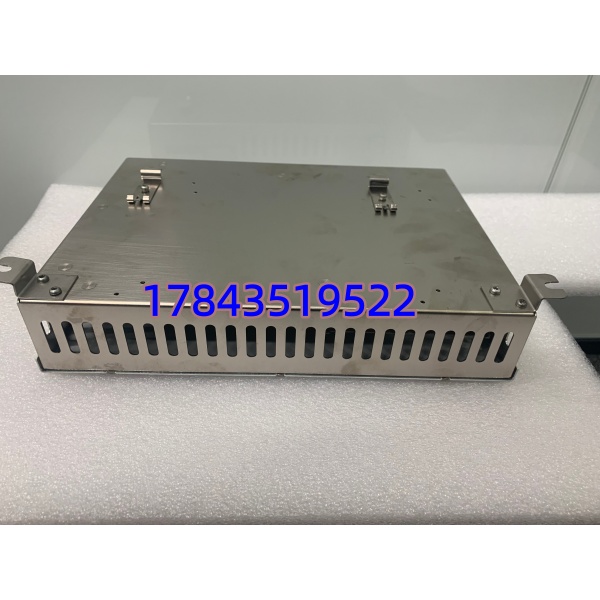

CI627A（3BSE017457R1） 是ABB AC 800M / 800xA DCS系统专用的Profibus DP现场总线通讯接口模块。它插入AC 800M本地或扩展I/O机架的Slot 3/4槽位，通过背板总线与PM8xx系列CPU（PM861/862/864/865/866等）直连，实现控制器与Profibus DP网络上的从站设备——包括西门子ET200远程站、ABB ACS880变频器、带Profibus接口的智能仪表等——之间的实时数据交换。
相比老款CI627（仅支持DP-V0），CI627A的核心升级在于引入了DP-V1非周期服务。这个差别在现场维护时很关键：V0时代总线掉站你只能看到“BUS Fault红灯”，不知道是哪个站、什么原因；V1支持直接从800xA在线读取从站的诊断报警报文——能具体到哪个站掉电、线缆开路还是地址冲突。同时它支持主站/从站双模式软件切换，也可以作为从站接入其他Profibus主站（如西门子S7-400）。组态在Control Builder M里导入各厂家的GSD文件就能直接扫从站，不需要外挂第三方网关。
质量控制与测试流程
每一块CI627A在发货前，均执行以下标准测试流程：
1. 入库验收检测
- 来源追溯: 核验原厂采购凭证或渠道证明，确认订货号3BSE017457R1无误。
- 外观检查: 检查PCB无腐蚀、9针D-SUB接口无氧化、金手指无磨损划痕、标签无篡改，确认无维修动焊痕迹。
2. 上机功能真机测试
- 测试环境: 搭建ABB AC 800M测试机架（含PM866 CPU + MB510背板），接入Profibus DP从站模拟器。
- 通电自检: 观察上电后RUN、ERR、BUS三色LED指示灯启动时序是否正常。
- 通讯测试: 配置模块为主站模式，挂载至少3个DP从站（含不同品牌），实测9.6k~12Mbps各速率下的通讯握手和数据交换。
- DP-V1诊断测试: 模拟从站掉线/恢复工况，验证诊断报警报文能否正常回传。
- 冗余切换测试: 双模块冗余配置下，模拟主链路中断，验证备用链路切换时间和数据连续性。
- 老化测试: 连续带电运行 >24小时，用红外测温枪监测模块温升。
3. 最终质检与包装
- 质检确认: 测试工程师签字，生成测试报告（含通讯截图）随货提供。
- 防静电包装: 模块装入防静电袋密封，贴附QC合格标签。
