描述
产品详情

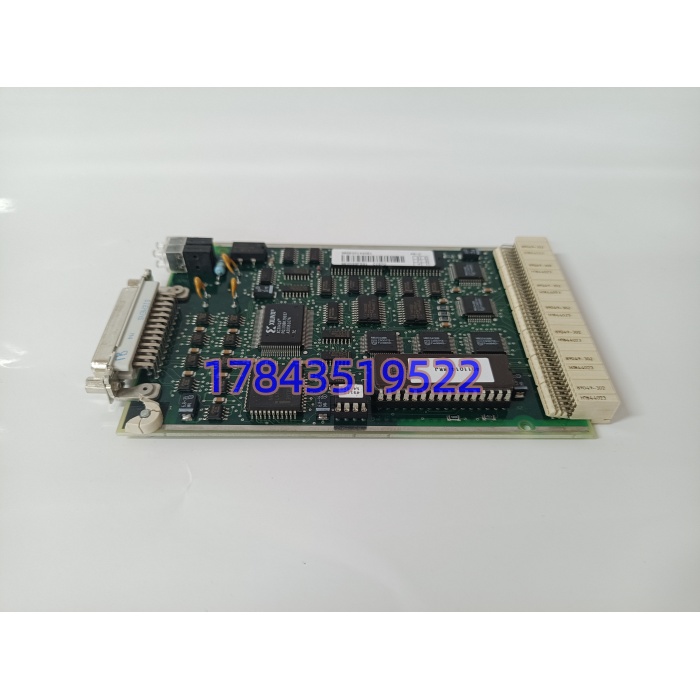

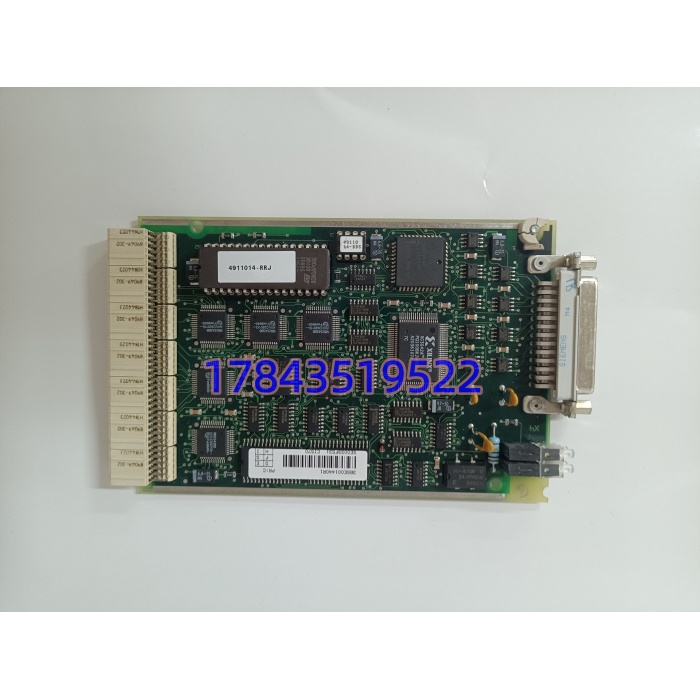

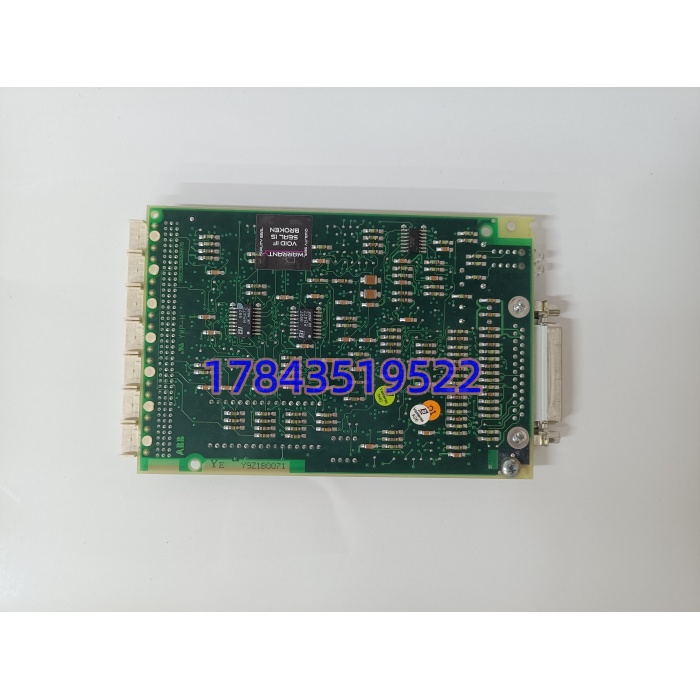

· 型号：CI570
· 品牌：ABB
· 系列：Advant OCS / MOD 300 系统通信接口模块
规格参数
| 参数项 | 典型值/说明 | 备注 |
|---|---|---|
| 完整订货号 | 3BSE001440R1（R1 为硬件修订版本，与早期 R0 固件不完全互通） | 采购必须核对 R1 后缀 |
| 产品定位 | Advant OCS / MOD 300 系统 MasterBus 300 主站接口 | 连接控制器与远程 I/O 站的核心枢纽 |
| 通信协议 | ABB 专有 MasterBus 300（MB300），非 Profibus / Modbus | 令牌传递总线协议，确定性高 |
| 物理介质 | 75 Ω 同轴电缆（RG59/U）或 STP 双绞线（依配置） | 最长距离可达 2000 m（依波特率和介质） |
| 拓扑结构 | 总线型或树型，支持星型需加中继器 | 最多支持 32 个节点（远程站） |
| 传输速率 | 1 Mbps / 2 Mbps / 5 Mbps / 10 Mbps（软件可设） | 速率越高，最大总线长度越短 |
| 冗余能力 | 支持 1:1 冗余配置（双 CI570 模块 + 双电缆链路） | 切换时间 <50 ms，无扰动 |
| 连接器 | 后部 96 针欧式插座（背板总线）+ 前部 BNC（同轴）或 RJ45（双绞线） | 非 DIN 导轨端子接线 |
| 供电 | 背板 5 VDC（典型 1.2 A），无外置电源端子 | 功耗约 6 W |
| 状态指示 | 正面 LED：PWR / RUN / ERR / TX / RX / Link Active | ERR 常亮通常表示总线冲突或节点故障 |
| 安装形式 | Advant 控制器机架专用插槽（非 S800 DIN 导轨） | 尺寸约 234×112.5×27 mm，重约 0.4 kg |
| 环境适应 | 运行 -40~+70℃（宽温），存储 -40~+85℃ | IP20 柜内，5–95% RH 非凝露 |
| 生命周期 | ABB 已将其列为 Legacy/Obsolete | NOS 与拆机件混杂，防改丝印 |
| 认证 | CE / UL / CSA / IEC 61131-2 | 以原厂出厂标签为准 |
产品介绍
从维护者视角切：这块模块最容易被采购按“ABB 通信卡”搜到 CI854（Profibus）或 CI867（Modbus TCP），结果到货插不进 Advant 机架——CI570 屁股后面是 96 针欧式插座，不是 Profibus 的 DB9，也不是以太网的 RJ45。在某个化工厂 MOD 300 系统延寿项目里碰过：控制室里 4 个 Advant 控制器，其中一个 CI570 的 ERR 灯常亮，总线上的 12 个 S800 I/O 站全部变黄。仪控员第一反应是查电缆，折腾两天发现是 CI570 内部令牌仲裁逻辑芯片老化，导致总线控制权丢失。换了块拆机件，插上后 RUN 灯闪但不发令牌，原来是固件版本和控制器不匹配。它值钱不在那个 BNC 头，在“MasterBus 300 的确定性通信”——在化工间歇生产里，控制指令晚 10 ms 发出，反应釜温度就可能超调 5℃，这后果不是普通以太网能兜底的。
严格来说，CI570 在 ABB 产品生命周期管理里已进 Obsolete 段，新系统转向 AC800M + Profinet/Modbus TCP 架构；但国内 1995–2010 年上的那批 Advant OCS 和 MOD 300 系统（石化、造纸、制药、食品饮料），未来 10–15 年还得靠它跑现场总线，整机迁移是控制器+I/O+网络+组态全换（停机 2–4 周+重新验证）。TCO 算下来，重要控制站每站备 1 件 NOS 同 R1 版本冷备，比一次非计划停机（化工 50–200 万/天）划算得多。买的时候必须核三件事：订货号 3BSE001440R1 一字不差、固件版本与控制器兼容、BNC/RJ45 接口无氧化，别只看 五个字母付款。
应用场景与库存策略
现场总线主站模块坏起来最阴：不是全断，是通信时断时续，I/O 站状态在“正常-故障”之间来回跳，操作员看着屏幕发懵，PID 回路在振荡。 归 ABC 里的 A- 类——单价中等、故障低频、但缺它时整个控制站就地瘫痪。
- 石化厂 MOD 300 系统主控制站（连接 20+ 远程 S800 I/O 站）：非它不可（MasterBus 300 原生路径）；建议每控制站备 1 件 NOS 同 R1 版本冷备，冗余机架按双备。
- 造纸厂 Advant OCS 纸机传动控制（多传动点实时同步）：可用拆机整新件；建议按纸机传动段共享 1 件，不单列单机。
- 老 Advant 系统延寿项目：Last-time-buy 已过，按装机量×1.1 吃 NOS；别拿 CI854（Profibus）硬代，协议和物理接口完全不兼容；也别指望用工业以太网交换机替，确定性达不到 MB300 要求。
- 高湿/腐蚀性环境：必须核 G3 敷形涂层批次，普通工业版不能替；封存前拍订货号+版本码+涂层标识同框。
- ROI 口径：备件 0.8–1.5 万块，一次控制站瘫痪导致非计划停机损失 50–200 万，囤一件回收比 1:50 以上，且保的是工艺连续性。
真实案例：某大型造纸厂 2024 年秋检后开机，#3 纸机 Advant 控制器机架 3 槽 的 ERR 灯常亮，连接该总线的 8 个传动点 I/O 站全部离线，纸机无法提速。仪控员尝试重启控制器，故障依旧。库里只有一块标 但无 R1 后缀的拆机件，插上后控制器报“Unsupported Hardware Revision”。紧急从江苏同行调一块 3BSE001440R1 NOS，停机 3 小时更换+重新下载总线配置恢复。事后该厂把“同订货号+同 R1 版本+年度总线健康诊断（误码率统计）”写进备件规范，并建立 模块的“健康档案”。
