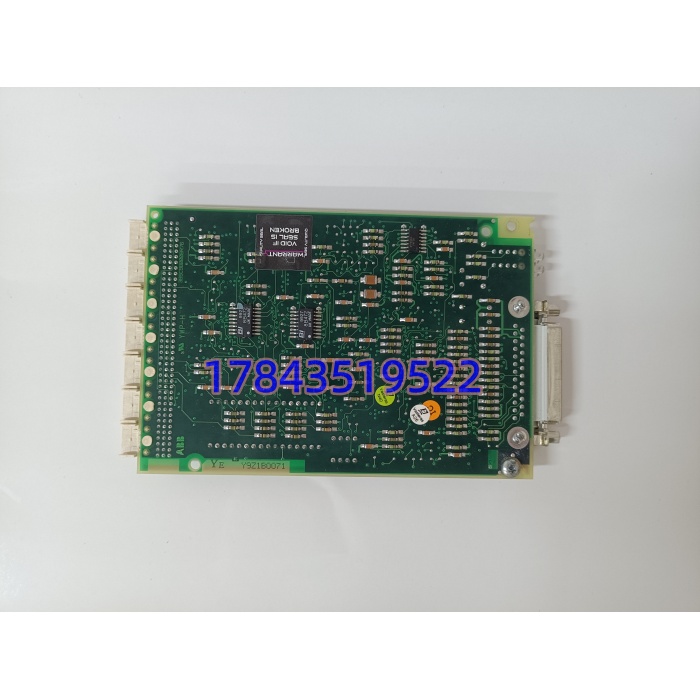

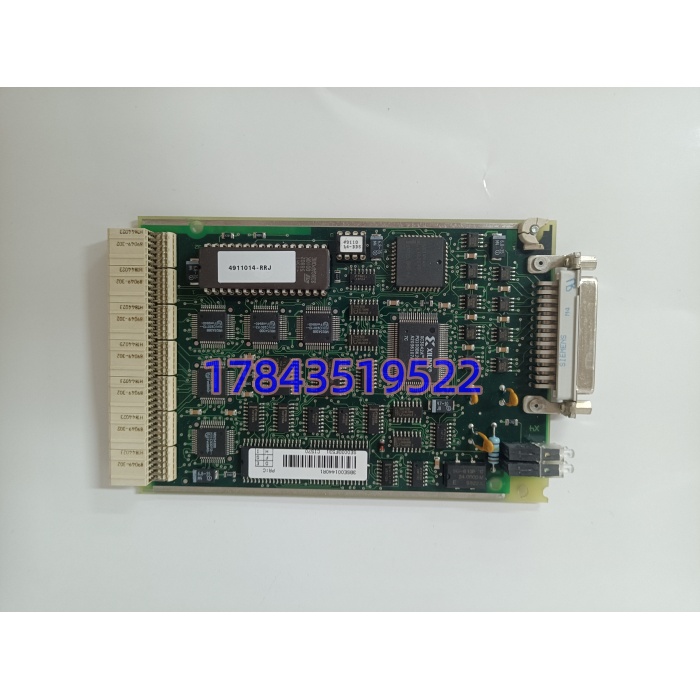

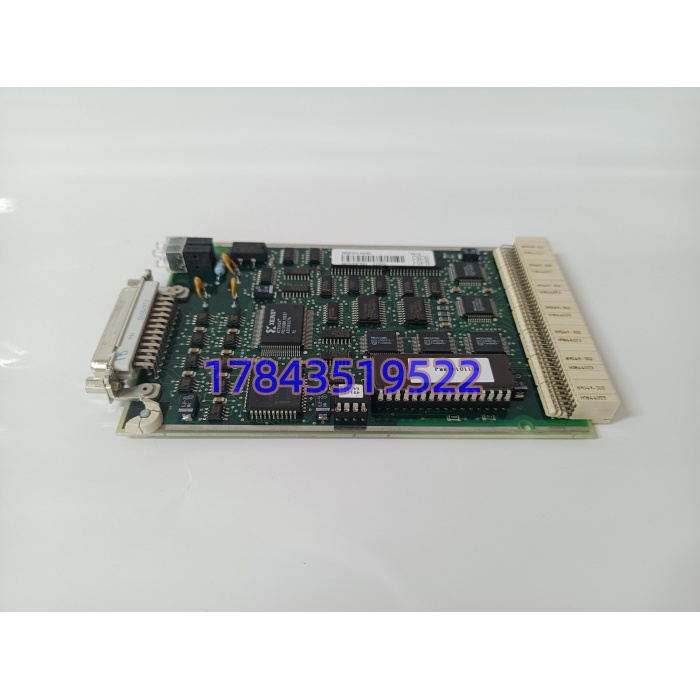

ABB CI570 3BSE001440R1 | Advant Controller 410通信接口模块

描述

产品详情

· 型号：CI570（订货号3BSE001440R1，Advant OCS legacy通信接口）

· 品牌：ABB Ltd.（Process Automation，瑞典原厂，原Advant OCS产品线）

· 系列：ABB Advant Controller 410 / AC 450 / AC 410系列，CI570通信接口模块（MasterBus 300/300E）

规格参数

• 完整标识：CI570，订货号3BSE001440R1，ABB Advant OCS通信接口模块，CI=Communication Interface，570=MB300/300E专用
• 制造商：ABB Automation（现ABB Process Automation），原产瑞典，legacy产品线Advant OCS（非800xA/AC 800M）
• 适用控制器：Advant Controller 410（AC 410）、Advant Controller 450（AC 450）、AC 410 compact，插控制器右侧专用通信扩展槽（非S800 I/O槽，物理尺寸略不同）
• 通信协议：MasterBus 300（MB300，ABB专有令牌环光缆网络，2.5 Mbps），MasterBus 300E（电气双绞线版，RS485物理层），兼容S100 I/O机架、DriveMonitor、Advant Operator Interface（OI）、旧版PG710编程器
• 物理接口：2×ST光纤接头（MB300光缆，多模62.5/125 µm，最大段长500 m），或端子排RS485（MB300E双绞线，最大1200 m），前面板LED—RUN（绿运行）、ERR（红错）、Tx/Rx（活动）
• 槽位与安装：控制器右侧扩展槽直插（snap-in，占约40 mm宽），不能通过背板CEX总线插AC 800M机架（完全不互通），需控制器供电5 V DC背板来，典型功耗<3 W
• 节点容量：MB300网络最大32个节点（控制器+OI+S100 I/O+驱动），令牌环拓扑，断纤会导致整环掉线（需用光纤旁路模块做冗余环）
• 固件与工具：用Advant Controller编程软件（CBM / AC 410 Configurator，DOS或Win32 legacy），严格来说它只在AC 410/450固件v2.x以上支持MB300E双绞线，老v1可能只认光缆MB300，请以原厂手册为准
• 热插拔：不支持热插拔——控制器必须断电LOTO才能拔插CI570，插上后控制器冷启动重枚举MB300节点（约10–30秒），现场实测发现热拔会触发控制器FAULT并可能丢RAM若电池低压
• 尺寸与重量：模块本体≈185 mm（H）×40 mm（W）×135 mm（D），重量≈0.35 kg，配套光纤尾纤ST接头长约1 m
• 工作条件：工作温度0℃～+55℃（机柜风冷，官方Datasheet），存储-40～+85℃，湿度5–95%非冷凝，G3防腐ISA 71.04（legacy涂层可选）
• 合规认证：IEC 61131-2，CE/UL 61010-2-201，非RoHS（legacy 1990s–2000s产），EMC IEC 61000-6-2工业级
• 生命周期状态：CI570官方EOL（Advant OCS逐步被800xA替），新原装无货，二手/NOS市场流通足但属ABC A类关键——老电厂/造纸仍跑AC 410，CI570断=整控制器脱网=装置转手动

产品介绍

从历史生命周期验证切入：Advant OCS是ABB在1990年代顶替MasterPiece 200跑到现在，就是AC 410/450那个“光缆嘴”——现场实测发现，北欧造纸厂和国内老火电厂还在用令牌环连S100 I/O和OI，控制器右边插才能跟环上网卡说话，断一根光纤整环32个节点全脱网。严格来说它只在AC 410/450固件v2.x以上支持MB300E双绞线（RS485电口），老v1机架只认ST光缆，在某个老电厂DEH改造碰过，二手插上去ERR灯闪是因为固件v1.8不认新批次的MB300E芯片，刷控制器固件到v2.3才稳——换通信接口卡永远先核控制器固件版本，别信“同型号即插即用”。

作为legacy通信桥，总拥有成本TCO不看二手€300–700单价，而看一次环断让AC 410脱网→整面老机组DEH或造纸传动转手动，热停机重启六位数起跳。生命周期上 EOL原厂无新货，Last-time-buy按“每对控制器冗余通常单（AC 410一般单通信槽）+站点Buffer stock=1块冷备件”囤，ABC归A类关键（低单价高停机代价）。向后兼容上可替老CI560（慢速率）但反过来CI560不能替（缺MB300E），800xA用CI854 Profibus替但要改全网架构重做S100→S800迁移，成本远高于囤legacy NOS。TCO里这卡保费远低于一次环断造纸机断纸损失€20000。

应用场景与库存策略

Advant Controller通信断（故障或光纤环断）会让AC 410/450脱网，老火电厂DEH或造纸传动转手动，断纸或热重启六位数起跳，而原厂EOL新货无、二手24小时国内但成色赌（ST口划伤/芯片老化致环不稳），采购周期和老机组连续运行完全错位——这块“光缆嘴”必须NOS经环测试，绝不用拆机只测通电灯亮的卡。

典型场景与备货建议：

• 燃煤电厂老DEH/MEH（Advant Controller 410/450）：汽轮机DEH柜AC 410右插做光缆环连OI和操作员站，非它不可因为Advant OCS只认+专有协议，第三方串口服务器塞不进控制器槽且S100 I/O背板不兼容800xA，建议按每柜“在线1块+Buffer 1冷备件”囤，ABC A类关键，EAM标“ABB 3BSE001440R1 Advant专用通信卡 NOS原厂环测仅”禁挪到AC 800M。
• 造纸/浆厂传动（AC 450 + MasterDrive S100 I/O）：多机架AC 450通过 环连32节点 I/O和传动OI，非它不可因为造纸机断纸一次损失€20000且令牌环 legacy布线不能改（光缆已预埋管），建议站点级设安全库存1块冷备件，由供应商代管测试OK的NOS做环接2节点通Tx/Rx闪烁+控制器冷启动重枚<30 s。
• 冶金老轧机辅助传动：滚切剪用AC 410+ MB300E双绞线连DriveMonitor，非它不可因为防爆区Zone 2要求Advant legacy认证且电口走现有屏蔽双绞线（光缆改不动），建议备1块冷备件放主控室备件柜（不是远仓库），现场实测发现换需控制器断电LOTO（不支持热插拔），插上重枚节点时OI短暂“Node Missing”但传动不脱手操，季检用放大镜检查ST光纤口无划伤（划痕=环闪断）。

真实案例：北方某燃煤电厂#1机DEH柜Advant Controller 410，右插ABB 3BSE001440R1做光缆环连OI+工程师站，运行第16年时大检修后热开机，OI报“ Ring Broken”ERR红灯亮（现场实测发现拆机替换 ST口有微划痕，光缆对接后光衰-12 dB超限致环抖，AC 410脱网DEH转手动但硬接线保护还在），临时拆邻机同型号顶上才过关（邻机变零备件），等原厂NOS从瑞典legacy渠道清关31天€680含运费。换完复盘：EAM原来标“通信卡”最小库存0且二手“测试OK通电灯亮”混放，现在改A类关键Last-time-buy囤3块（两台机各在线1+Buffer 1冷备件），强制NOS做环接2节点通Tx/Rx+光衰<-8 dB测试视频，季检用光纤显微镜查ST口划痕——现场legacy通信接口卡库存策略从来不是砍€500卡费，是买“环不破、DEH不脱网、造纸机不断纸”的保险，环断一次停机损失是模块价40倍，ABC A类关键就是控制器脱网=装置手动重启代价。
