描述
产品详情

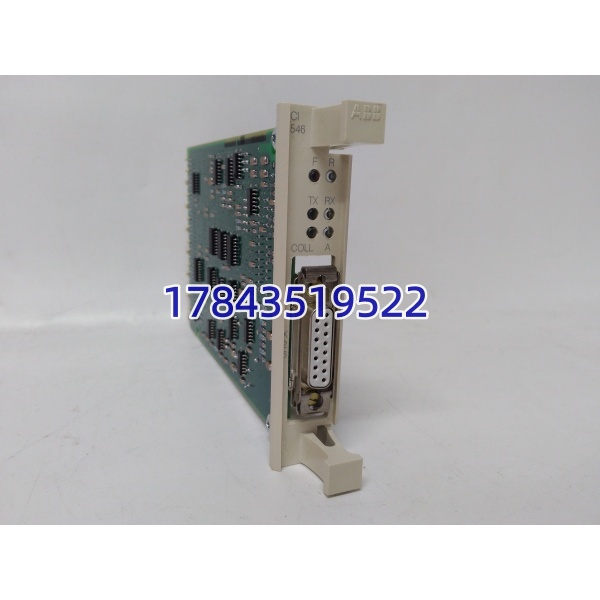

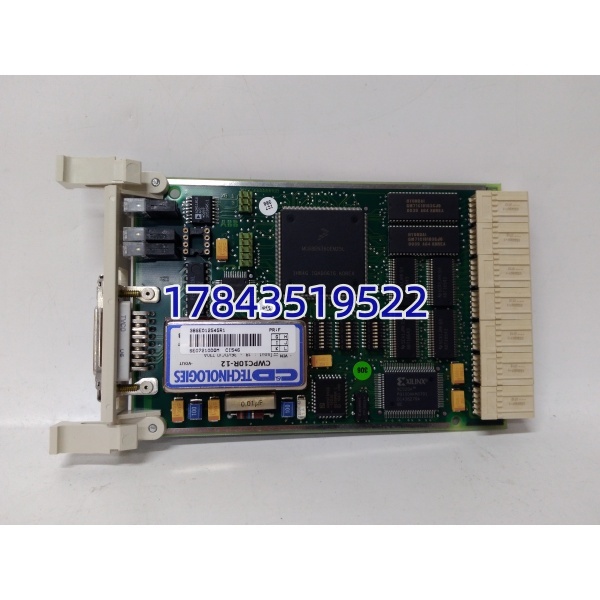

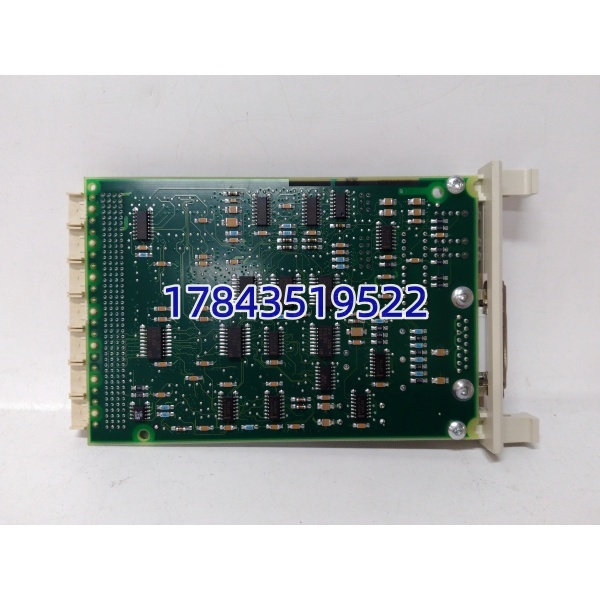

· 型号：CI546（完整订货号 3BSE012545R1）
· 品牌：ABB
· 系列：Advant Controller 410 / Advant OCS — MasterBus 300 Communication Interface Module
规格参数
- 产品类型：Advant Controller 410 通讯接口模块（MasterBus 300 / AF100 Serial Interface）
- 适用系统：ABB Advant Controller 410 (AC410 / PM410)、Advant OCS 410系列CPU机架；连接S100 I/O Stations、Advant Fieldbus 300 (AF100) 节点
- 总线接口：1×MasterBus 300 串行链路（物理层 EIA-485 / RS-485，平衡差分）
- 连接器：通常通过前面板 D-sub 9-pin 或 25-pin（依AC410机架版本），配ABB专用MasterBus电缆（如TK212等）
- 通讯速率：可编程 9600 bps / 19.2 kbps / 38.4 kbps / 76.8 kbps / 153.6 kbps（AF100典型 76.8k 或153.6k，依网络规划）
- 最大节点数：MasterBus 300单链路最多31个从站节点（S100站+其它），总长依波特率和中继器
- 光电隔离：通讯端口与模块逻辑间 ≥500V DC 隔离（防现场共模干扰）
- 终端电阻：网络两端需120Ω终端电阻（通常内置可跳线或外置TB），新装务必确认已加
- 状态指示：前面板 PWR（电源）、COM（通讯活动/帧收发）、ERR（链路/配置错误）LED
- 安装槽位：Advant Controller 410 CPU机架指定通讯槽位（通常为Slot 3/4依机架手册，不可插I/O槽）
- 供电：由AC410机架背板 +5 VDC 供电（典型消耗约 1.0~1.5W）
- 组态工具：通过 Advant Engineering Workplace / CB-M (Control Builder M for Advant) 组态链路参数、节点地址、超时
- 支持协议：MasterBus 300 协议封装（过程数据 + 诊断），不直接是以太网/IP —— 需AF100-to-Ethernet网关才能接现代AC800M/800xA
- 工作温度：0℃ ~ +55℃（存储 -40℃ ~ +70℃）
- 湿度：5%~95% RH 非凝露
- 认证：CE、cULus（依生产批次）
- 物理尺寸：标准Advant模块宽约 20mm（单槽），深约 180mm含背板插头，重≈0.2kg
产品介绍
CI546是ABB Advant Controller 410跟外界”S100 I/O站/Drive节点”说话的那张卡——走MasterBus 300（AF100物理层RS-485串行），不是以太网。它插在AC410 CPU机架指定通讯槽，负责周期性扫描挂在AF100链路上的S100 I/O站并把过程数据送进PM410内存，同时传递诊断。
有一点必须提醒：这模块只管MasterBus 300串行链路，不能直接连现代AC800M以太网网段。想把老Advant OCS数据送800xA通常要加OPC桥或-Ethernet网关（如CI867+网关节点）。另外是RS-485总线——两端必须加120Ω终端电阻，我现场遇到过旧站扩建忘加终端电阻导致偶发CRC错帧、S100站随机掉线，加了电阻立马稳。
应用场景与行业案例
痛点：九几年投运的纸浆厂Advant OCS 410系统，S100 I/O站随机通讯中断——查了半天是CI546链路一端终端电阻脱落。老网对阻抗匹配敏感，尤其波特率上到153.6k时。
典型场景：
- ：CI546作AC410主站接口，一条MasterBus 300链路挂多个 RI/O或DI/DO/AI模块机架，非它不可因需原生MasterBus 300协议
- Advant 410 与 ABB Drive (ACS600/ACS800 via RDIO/Fieldbus 300) 通讯：通过链路交换启停命令和反馈，Drive设从站地址
- 老系统保留Advant CPU但增AC800M节点：CI546继续带原 I/O，AC800M另建以太网段，两网通过OPC Server桥接（CI546本身不跨协议）
- Advant OCS 410 备件替换：原故障（通常电容老化或RS-485驱动芯片损坏），同号3BSE012545R1原位替换下载原组态恢复
真实案例：
南方某浆纸厂Advant OCS 410控制柜年检发现#3 远程站偶发”Station Not Responding”。查 COM灯闪但ERR间歇亮，量线A-B间阻抗≈60Ω（应≈120Ω终端）——发现柜内端子排上终端电阻跳线松脱。复位跳线加120Ω终端、重新初始化链路——ERR灭通讯稳。换测试也OK（旧件其实没坏），老师傅说这毛病十次有七次是终端电阻或A/B极性反，先查线再换卡。
