描述
产品详情

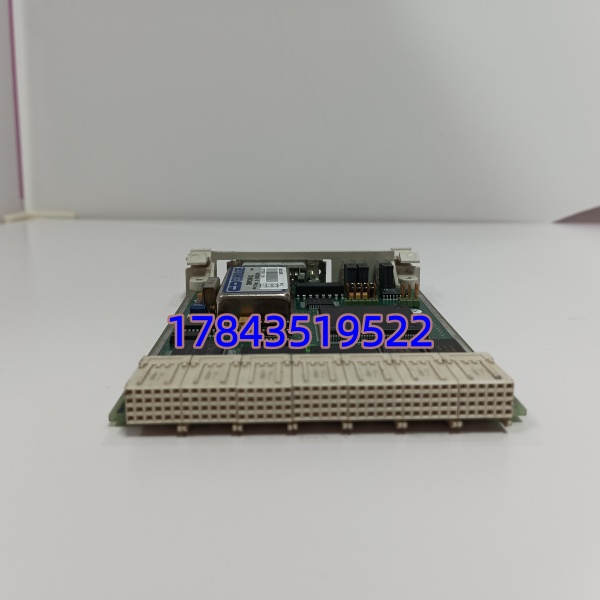

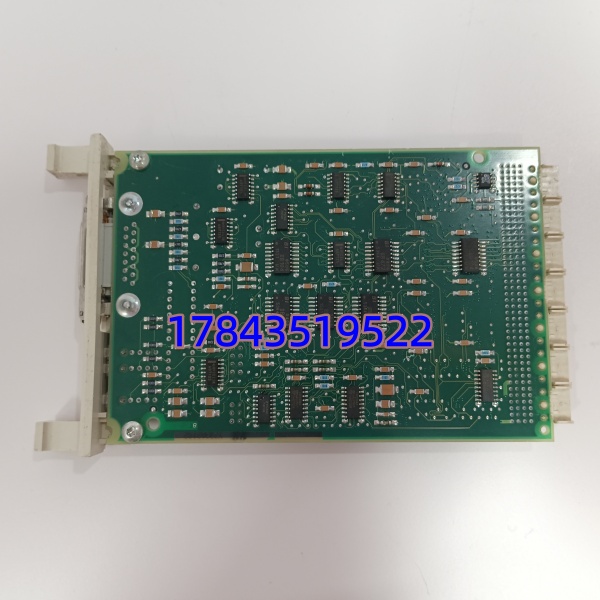

· 型号：CI543 / 3BSE010699R1
· 品牌：ABB
· 系列：Advant OCS AC450 / MasterBus 300 通信模块
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | CI543 | 订货号 3BSE010699R1 |
| 适用CPU | Advant Controller AC450 (PM511 / PM513) | 插于CPU机架CEX/扩展槽 |
| 通信协议 | MasterBus 300 (MB300) | ABB专有实时总线，基于IEC 60870-5帧结构 |
| 物理接口 | 2× ST光纤（MM 820nm）或 BNC同轴（依变体） | 支持冗余介质，不可混用 |
| 传输速率 | 10 Mbps（光纤）/ 500 kbps～2 Mbps（同轴，取决于距离） | 最大节点数依拓扑 |
| 供电电压 | 24 V DC（允许 19.2～30 V DC，由背板供给） | 典型功耗 ≈ 3.5 W |
| 隔离耐压 | ≥ 500 V DC（现场侧/系统侧光耦隔离） | 符合EN 50178 |
| 指示灯 | PWR / RUN / ERR / TX / RX / MB Status | 用于快速诊断通信状态 |
| 安装方式 | 插卡式垂直安装于AC450机架 | 必须锁紧固定杆 |
| 工作温度 | 0℃ ～ +60℃ | IEC 60721-3-3 Class 3K3 |
| 存储温度 | -40℃ ～ +85℃ | — |
| 防护等级 | IP20 | 仅限控制柜内安装 |
| 认证 | CE / UL / cUL / FM / GOST-R | 请以原厂证书为准 |
| MTBF | ＞150,000 h（依据ABB可靠性报告） | Telcordia SR-332 Method I |
产品介绍
AC450突然脱网、800xA报”MB300 Node Timeout”——先别怀疑交换机，拆柜看CI543上ERR灯常亮就可能是这模块挂了。它本质上是AC450向外伸出的MB300手臂，负责把CPU背板数据实时映射到操作站和远程S800 I/O。在某个化工厂碰到过CI543光纤口老化致间歇性丢包，现象是趋势图偶发断线但CPU运行正常，换模块后立刻恢复（严格来说，CI543分光纤型和同轴型，订货前必须确认原柜用的是ST多模光纤还是BNC同轴，两种物理接口互不通用）。
和市面上通用串口/以太网模块不同，CI543跑的是ABB私有MB300时序，对冗余切换延迟有严格要求——这也是为什么第三方”兼容模块”基本不存在。采购上提醒一句：ABB部分老Advant备件已进入EOL（End of Life）阶段，全新原装带COC及12个月质保的库存越来越少，关键装置建议按N+1留冷备。另外注意 ≠ CI522（S100串口）≠ CI540（Profibus DP），外观接近但固件和背板识别完全不同，混买回去插上就是”Module Not Recognized”。
替换与升级建议
✅ 直接替换
- 3BSE010699R1 同型号不同生产批次 → 插槽兼容，直接插拔替换后上电自检，建议记录原模块LED状态做对比验证，工作量≈10分钟。若原系统启用了MB300冗余，两台成对替换时注意主/备槽位不要互换。
⚠️ 软件兼容（需改配置/注意差异）
- 新型Rev（如3BSE010699R1最新Stepping）→ 物理与电气兼容，但少数极早期AC450固件（PM511 v＜3.xx）对新Stepping的CPLD版本可能有告警，可用ABB Control Builder F或CBM重新扫描硬件列表刷新，一般无需改应用逻辑。
- CI540（Profibus DP接口模块）→ ，仅列作注意项。若贵司想从MB300迁移至Profibus DP需整套CPU程序重构，不属于简单硬件替换。
❌ 硬件不兼容 / 易混淆型号
- CI522 / CI525（S100 Serial Interface）→ 插槽外形相似但背板ID不同，插入报”Wrong Module Type”，无法通信。
- S800 I/O模块（如 AI810 / DI810）→ 完全不同的底座与总线，物理无法装入 CPU机架。
- 若无库存，目前ABB官方渠道多靠授权翻新件调配，无第三方引脚兼容平替，建议提前锁交期或咨询ABB Migration方案（向AC 800M升级）。
常见问题解答 (FAQ)
只要型号前缀且订货号同为3BSE010699R1通常可直接换。新版Stepping改动多在元器件替代/EMC优化，Board ID一致。上电后看ERR灯——若报Hardware Version Mismatch可在Control Builder里”Accept New HW Version”，不影响应用程序。
不行。CI522是S100异步串口（接操作员键盘/打印机/Modbus），是网络接口，背板CPLD识别码不同，插上去CPU报模块类型错误且不建立通信。紧急情况下只能找同型号或翻新件。
Q3：光纤型和同轴型怎么区分？我该买哪种？
看原模块接口：ST圆头带红光是多模光纤型；带BNC螺纹头是同轴型。两种不能混用——光纤口插同轴电缆或反之物理上就对不上。不确定拍原柜照片给我们核对再下单。
不一定。先查光纤衰减（＞3dB建议换跳线）、终端电阻（同轴网络两端须75Ω终端）、节点地址是否有冲突。本身可通过TX/RX灯初步判断——灯闪说明模块在发帧，问题常在链路或远端节点配置。
Q5：ABB还产这东西吗？交期和质保怎样？
Advant OCS部分备件ABB已宣布EOL，全新原装视渠道库存情况，交期可能6～14周或仅供授权翻新品。全新原装质保12个月（非人为损坏），翻新品通常6个月，须在合同中注明。关键连续工艺装置建议早锁库存。
