描述
产品详情

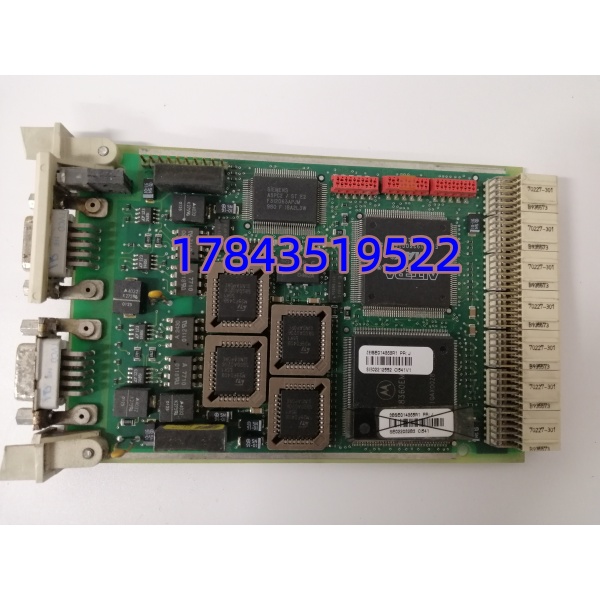

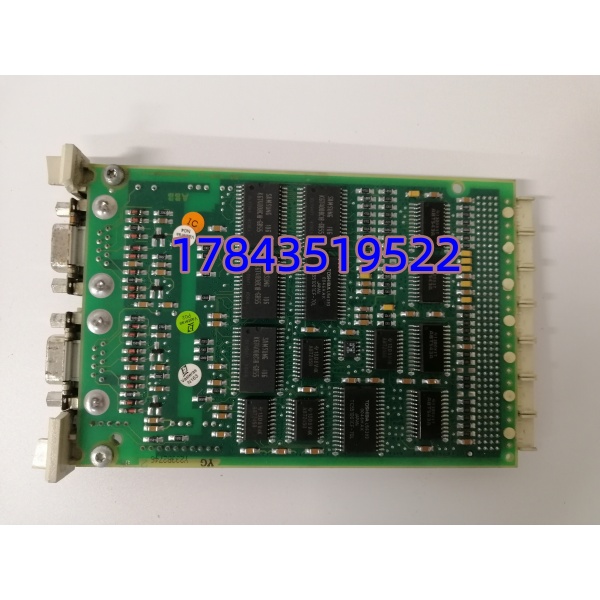

· 型号：CI541V1
· 品牌：ABB
· 系列：Advant OCS / AC 800M CEX 通信子模块族
技术参数
| 参数项 | 指标（CI541V1 / 3BSE014666R1） |
|---|---|
| 模块类型 | Profibus DP 主站通信子模块（Submodule） |
| 完整物料号 | 3BSE014666R1 |
| 宿主平台 | AC800M（PM851/856/860/866 等）CEX-Bus、Advant AC450 配 CI541 载板 |
| 协议 | Profibus DP-V0 周期交换 + DP-V1 非周期诊断，主站模式（可作从站需固件支持） |
| 波特率 | 9.6 kbit/s ~ 12 Mbit/s，软件组态或自动协商 |
| 现场接口 | 依载板出线：CI541 载板为 M12 10针圆头；PM8xx CEX 直插版出 DB9 female（RS-485） |
| 从站容量 | 单 submodule 最多 124 DP 从站（31 为老规范，12 M 段实际受电缆长度限） |
| 供电 | 由 CEX 总线/载板背板供，典型功耗 6.5 W，无外部 24 V 端子 |
| 隔离 | CEX 侧—DP 现场侧 1500 VAC 介电隔离 |
| 诊断 | 双 LED（RUN/FAULT）+ 从站超时/短路检测，组态软件读诊断缓冲 |
| 涂层 | 标准件无涂层；G3 腐蚀环境需专门订货尾（非 V1 默认） |
| 热插拔 | 随宿主机架支持维护模式在线换，强带电拔有掉站风险 |
| 工作温度 | 0 °C ~ +60 °C（>55 °C 通信时延微漂），存储 -40~+70 °C |
| 尺寸 / 重量 | 约 20×170×101 mm（垂直插式子模块）/ 0.16 kg |
| 认证 | CE / UL / IEC 61131 体系间接合规 |
产品介绍
汽机电子间里 AC800M 报”DP Master 3 Fault”，先别动 S800 站——绕到控制器柜看 PM856 的 CEX 槽，CI541V1 的 FAULT 灯红闪，八成是 M12 10针接头内导体在变频室旁烤了十年松了半格，12 Mbit/s 协商掉到 1.5 M 还偶发帧错。这块子模块在 AC800M 架构里干的是”把主控的 CEX 内部报文翻译成 Profibus DP 线缆上的 RS-485 差分帧”的活：DP 协议栈卸载在子模块片上，PM8xx 主 CPU 不背轮询表，闭环控制周期不被总线中断拖慢；1500 VAC 隔离把变频柜地环流挡在 CEX 背板外。它本身不存 I/O 映射（那是 Control Builder M 工程里的），但没了它，ACS880 和 S800 在 DP 网上全灰。
采购这件的坑在跨族张冠李戴：搜索结果里一半写”AC500 DIN 轨 CI541-DP 1SAP224100R0001″、一半写”8 通道 DI 卡”、还有写”支持 EtherNet/IP 和 Profinet 主站”——三套描述分属 AC500 通信卡、数字量卡、以及把 CI541V1 和 CI871/CI872 混编。 严格来说，3BSE014666R1 只认 AC800M CEX 槽或 Advant AC450+CI541 载板，拿去插 AC500 CPU 左侧扩展槽物理都进不去（AC500 走的是 CM572-DP 或 CI541-DP 1SAP 系）；它也无 RJ45 以太网口，DP-V1 之上不解析 Profinet。现场实测发现，同号拆机件若 CEX 金手指有插痕、M12 内针有氧化，PM856 冷启动能枚举、运行 3 小时后随柜温上升 CRC 错帧率从 0 涨到 10⁻⁴，System 800xA 里表现成”ACS880 速度反馈偶发跳变”而非全断，这种暗病桌面量通断测不出，必须上 PM856 测试机架挂真实 S800 站跑 24 小时 12 Mbit/s 满从站老化。原厂 EOL 后新项目别再选型（迁 800xA 用 CI854A-E5 或 CI871），老 AC800M 柜备库走 New Surplus 或带 CEX 枚举+DP 满速打点报告的拆机良品。
