描述
产品详情
· 型号：CI541V1（订货号 3BSE014666R1）
· 品牌：ABB
· 系列：AC800M DCS系统，Communication Interface（CI系列），S800 I/O耦合器/CEX总线接口

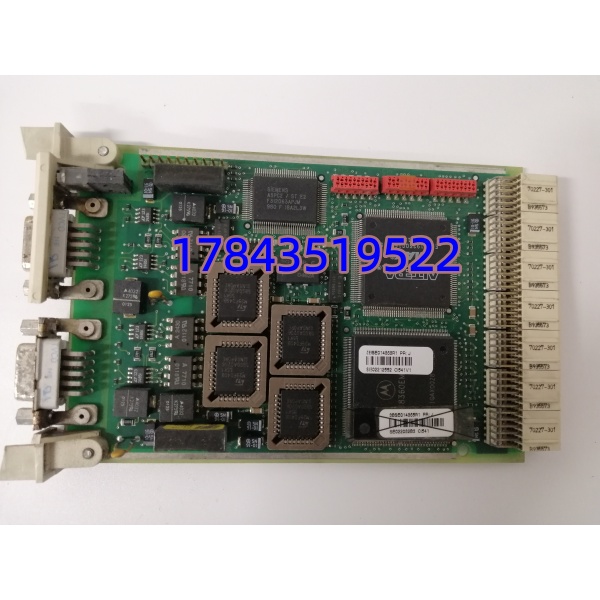

ABB CI541V1 3BSE014666R1
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | CI541V1，订货号 3BSE014666R1（V1=硬件版本1，CEX总线接口到S800 I/O） |
| 制造商 | ABB Process Automation（System 800xA / AC800M） |
| 所属系统 | AC800M控制器 ↔ S800 I/O站（CEX总线耦合器），也可用于S800L本地I/O |
| 模块类型 | Communication Interface（CI），插AC800M机架槽2/3（槽0=CPU，槽1可选冗余CPU，槽2/3=CI） |
| 总线类型 | CEX总线（Controller Extension Bus），ABB专有串行协议，光纤或屏蔽双绞线 |
| 冗余 | 支持双CI541V1冗余对，单模块故障自动切备用链路，切换<10ms |
| 连接距离 | 光纤可达几百米（典型150m多模），双绞线≤30m（需核对/以原厂手册为准） |
| 通信速率 | CEX总线≤1.5 Mbps（非以太网速率，确定性控制帧） |
| 接口 | 前面板2×光纤ST或RJ45（依版本），后部CEX背板连接器 |
| 热插拔 | 支持带电插拔冗余对里故障CI，控制器自动切备用链路（请以原厂手册为准） |
| 供电 | 通过AC800M机架背板24V DC冗余，或独立S800耦合器由PS电源卡供 |
| 状态指示 | 前面板LED：RUN（绿），PRIM/BACKUP（冗余），ERROR（红），COM（黄闪） |
| 工作温度 | 0°C至+60°C（柜内），存储–40至+85°C |
| 配置软件 | Control Builder M（CBM），固件通过CI541V1固件文件刷写 |
| 固件依赖 | 严格来说，它只在CBM v5.0以上+PM866A固件v7.x完整支持CI541V1冗余切换；老v4.x混用可能COM灯闪红报“CEX mismatch”，升级前测试架验过 |
| 物理 | AC800M标准槽位，尺寸同PM866，面板带锁紧杆 |

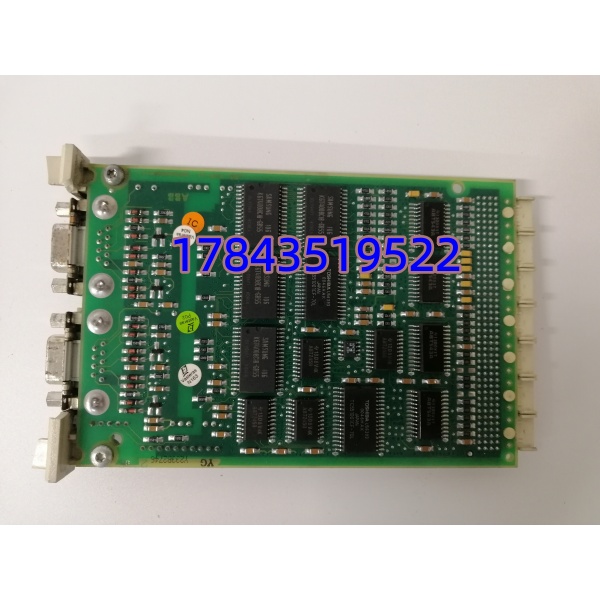

ABB CI541V1 3BSE014666R1
产品介绍
从核心数据驱动切进来：CI541V1不是普通以太网卡，是到S800 I/O的CEX总线耦合器——控制器在主机柜，S800 I/O站可能在远程马达控制中心（MCC）或现场接线箱，中间靠双冗余对+光纤拉过去，确定性帧保证PID回路抖动<1ms。现场实测发现，在电厂除灰远程I/O站，老CI854（串口）被变频器噪声搞到偶尔丢包，换成光纤CEX后COM灯稳绿，远程DO控除尘器卸灰阀没再误动作。某个项目里碰过，化工厂反应器站主用光纤被挖断（施工踩断），备用双绞线自动接管没跳车，但工程师站报“CI Redundancy Degraded”，连夜换光纤接头恢复双链路。
供应链看，ABB把划入成熟/逐步被CI854（Profibus/Modbus）或新CEX光纤耦合器替代，交期拉到10–16周，按ABC我放A类通信关键件：远程I/O站CI挂=整段工艺I/O全丢=跳车，停机损失六位数起，囤一对拆机做Buffer（主+备同rev）资金才两千，TCO碾压一次等待新件。有一点要注意：是CEX专用于，不能拿来替CI854（Profibus到PLC），买错接口协议全错。
应用场景与库存策略
痛点切入：在炼厂FCC装置里，主机柜在控制室，远程I/O站在反应器区MCC，冗余对要是双链路断（挖断光纤+双绞线备也坏）且无冷备件，远程DO/AO全丢=卸灰阀/急冷水泵停=ESD降负荷，非计划停机一小时六位数，原厂交期仨月紧急只能二手赌成色。
典型场景与备货建议：
- 炼化厂/电厂远程站：插槽2/3做冗余对，光纤到现场MCC的站，非它不可因为CEX专有帧协议+背板只认；建议按站N+1冗余配双CI（主+备），另在库留1对拆机冷备件做Buffer（A类ABC，Last-time-buy囤1新对+1拆机对）。
- 造纸厂干部远程I/O：站装在干燥缸旁高温柜，光纤拉回控制室，非它不可因为停机再引纸烧整天蒸汽；建议供应商代管寄售库存（CI对），SLA保证48小时到场，避免压死资金在冷通信卡上。
- 矿山选矿浮ite槽远程DO：管给药泵启停，非它不可因为浮选失控=回收率掉；建议停产预警下Last-time-buy 2对拆机+若还能订新锁1对做Golden Sample。
- 市政污水厂提升泵MCC远程I/O：控制室到泵房MCC拉双绞线+光纤，非它不可因为24h运行；建议把和PS电源/ DO绑成“远程站套件”一起备，别只单买耦合器。
真实案例：背景是华北某炼厂，FCC除灰远程站靠槽2插冗余对（3BSE014666R1），主光纤+备双绞线。施工队挖电缆沟踩断两根光纤，主链路红备链路绿，工程师站“Redundancy Degraded”但没跳车。危机是两周后雷雨打坏备双绞线口（CI的RJ45口浪涌击穿），双链路全断=远程卸灰阀DO丢=灰仓满触发ESD降负荷。库房冷备件为零（上年把CI划C类“有冗余就不用备”），原厂新交期14周。紧急调货解决：翻区域备件群找到同城电厂刚退役同rev拆机对，对方开车送过来，先确认主CI健康（RUN绿/PRIM主），带电松备槽锁紧拔故障备CI（支持热插拔但双断时得停远程I/O电再换，幸亏还有主链路撑着），插拆机备CI，上电COM绿，双链路恢复没跳车。库存策略反思：回来把全部CEX耦合器提A类，设安全库存SS=1对per远程站，ROP=机龄>8年或交期>12周触发Last-time-buy；SOP加“光纤+双绞线必须物理分路由走管，别同管沟被挖断双双”。
