描述
产品详情

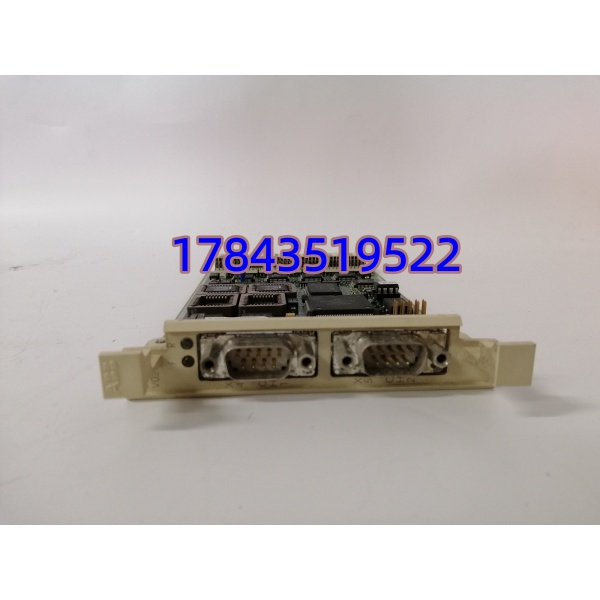

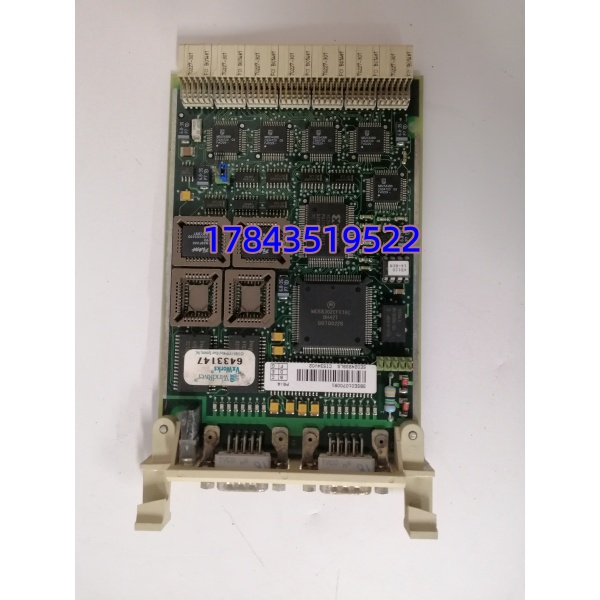

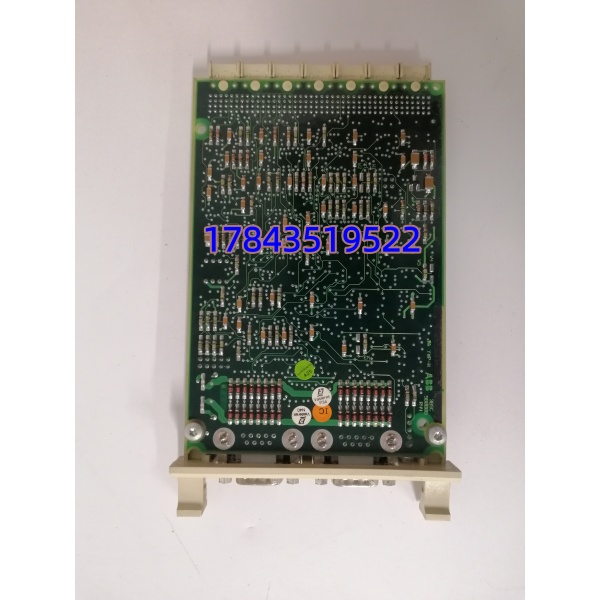

· 型号：CI534V02
· 品牌：ABB
· 系列：AC800M CEX 通信模块（Control Builder M 组态）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品类别 | Profibus DP-V1 主站通信模块（Dual-Port Master） |
| 订货号 | 3BSE010700R1（CI534V02） |
| 适用平台 | ABB AC800M（PM86x/PM891 等）+ 800xA / Symphony Plus S+ |
| 通信协议 | Profibus DP-V0、DP-V1（支持非周期读写、诊断、报警） |
| 通道数 | 2 路独立 RS-485 主站（Ch1 / Ch2，各带 9-pin D-sub） |
| 波特率 | 9.6 k / 19.2 k / 93.75 k / 187.5 k / 500 k / 1.5 M / 3 M / 6 M / 12 Mbps（自动或手动） |
| 从站容量 | 单口最多 126 个 DP 从站（含中继扩展） |
| 物理层 | EIA-485 差分，总线两端 120 Ω 终端电阻（模块或外部） |
| GSD 文件 | ABB_CI534V02.GSD（Control Builder M 内嵌，也可从 ABB 官网下） |
| 冗余支持 | 双模块热备（配合冗余 PM8xx CPU + TB840 冗余底座），切换 <100 ms |
| 底座型号 | 必须配 TB840（冗余 CI Base，弹簧端子）/ TB850（非冗余早期 Base）/ TB841（少见）；模块本身不含底座 |
| 背板接口 | CEX 总线（插 AC800M CPU 右侧 CEX 槽，最多 12 个 CEX 模块） |
| 供电 | 由 AC800M 背板 +5 V DC 取电，典型约 0.6 A，无外接电源 |
| 隔离 | 通道对背板光电隔离 500 VDC，防地电位反击 |
| 指示 LED | PWR / RUN / ERR / CH1 BUS / CH2 BUS |
| 组态软件 | ABB Control Builder M（硬件配置+GSD 导入+I/O 映射） |
| 兼容 CPU 固件 | AC800M FW ≥ 4.0（PM864 v2.1 及以上认 CI534V02；更老固件认 CI534V01） |
| 工作温度 | 0 ~ +55 °C（控制室机柜） |
| 存储温度 | -40 ~ +85 °C |
| 湿度 | 5%–95% RH 无凝露 |
| 防护等级 | IP20（柜内） |
| 尺寸 / 重量 | 标准 CEX 模块宽（约 45 mm 宽 × 135 mm 深 × 120 mm 高）/ 约 0.35 kg |
| 认证 | CE / UL / cUL / IEC 61000-6-2 / IEC 61000-6-4 / IEC 61508 SIL2 相关 |
产品介绍
化工厂里 ACS880 变频器群、ET200 远程 I/O、智能阀门定位器全挂着 Profibus，结果 800xA 画面上 DP 从站 15 通信超时——这种”现场总线一抖控制指令卡半拍”的事故，往往就是 CI534V02 这块主站卡退休了。它插在 CPU 右侧 CEX 槽，把两条独立 RS-485 总线收进来做 DP-V1 主站，9.6k 到 12Mbps 自适应，单口喂 126 个从站，非周期诊断、参数读写、报警上传全走 DP-V1，Control Builder M 里拖 GSD 就能把变频器频率字映射成控制器变量。
选它而不是拿通用 DP 网卡改，理由很硬：双口独立可把”关键传动”和”辅助远程 I/O”分两条总线，一段短路不拖垮另一段；配合 TB840 冗余底座和冗余 PM8xx，主模块坏了备模块毫秒级接管，轧机线不会因通信切换掉力矩；500V 光隔把变频器地环路反击挡在背板外，开关柜旁长期跑不漂。缺点也得说在前头——它；，V01 是老硬件单口早期版，老系统 FW <4.0 才认 V01，新站买 V02 必须核对 CPU 固件；模块本体不含 TB840 底座，询价写”模块 Only”还是”模块+TB840″决定现场能不能直接上机。
