产品详情

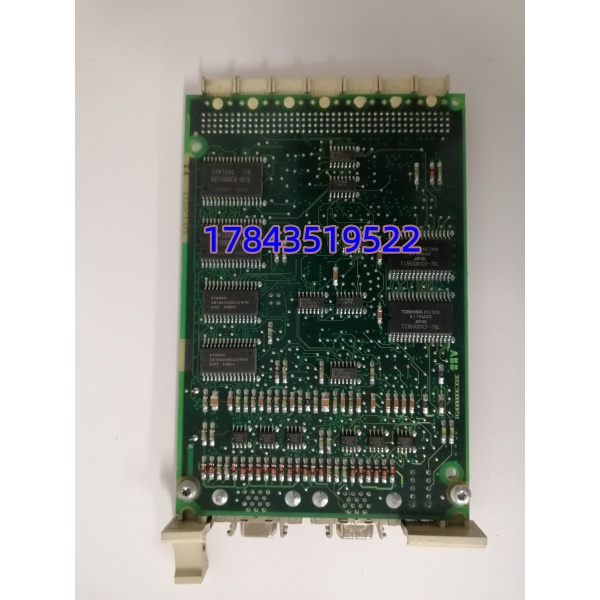

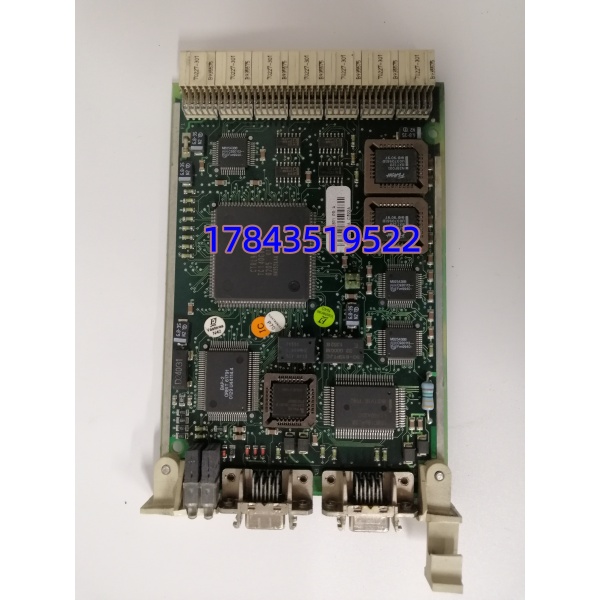

· 型号：CI522A（3BSE018283R1）
· 品牌：ABB
· 系列：AC 800M（CEX 总线扩展）/ System 800xA
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 模块身份 | AC 800M CEX 扩展槽 Profibus DP 主站/从站接口模块 |
| 适用控制器 | PM851/PM861/PM864/PM865/PM891 等 AC800M CPU |
| 协议栈 | Profibus DP-V0（循环 I/O）+ DP-V1（非循环参数/诊断），IEC 61158 / EN 50170 |
| 工作模式 | 主站（Class 1/2）或从站，Control Builder M 内配置切换 |
| 物理接口 | 1× 9 针 D-SUB 母头（RS-485，带 120Ω 终端电阻拨动开关） |
| 波特率 | 9.6 kbps / 19.2 k / 93.75 k / 187.5 k / 500 k / 1.5 M / 3 M / 6 M / 12 Mbps 自适应 |
| 带载能力 | 主站模式最大 126 从站地址；过程数据 244 字节/方向（受 CEX 映像区限制实际常用 32–64 从站） |
| 站地址 | 0–126，DIP 或软件设（默认常 2，勿与从站冲突） |
| 背板取电 | AC800M CEX 背板 5 VDC，典型功耗 ≤1.5 W（部分资料标 3.6W 含收发器峰值） |
| 隔离耐压 | 总线侧—逻辑侧光电隔离 ≥500 VAC（1 分钟），部分批标 1500 VAC |
| 冗余支持 | 双 CI522A 组 Redundant DP Master Couple（软冗余，无外盒），主备切换 <100 ms |
| 状态指示 | 前面板 PWR / Link / Error / Tx-Rx（Act）LED |
| 组态软件 | Control Builder M，导入 GSD（ABB_CI522A.gsd 或标准主站 GSD） |
| 工作温度 | 0°C 至 +60°C（部分宽温批标 -25~+70°C，以机身标签为准） |
| 存储温度 | -40°C 至 +85°C |
| 安装形态 | AC800M CEX 标准扩展槽，导轨锁定，支持热插拔（需 PM86x 冗余态） |
| 尺寸重量 | 约 140×125×65 mm，0.3–0.38 kg |
| 认证 | CE / UL / cULus / IEC 61000-6-2/6-4 / RoHS |
| 生命周期 | ABB 列 Mature 成熟产品，未硬停产但新项目主推 Profinet/Modbus TCP |
产品介绍
控制室里 AC800M 画面上半屏变灰、DP 网络报”Station 17 timeout”——这种夜班电话，泡过 S800+I/O 第三方变频器的工程师接得手软。CI522A（3BSE018283R1）就是 ABB 给 AC800M CEX 槽留的那块 Profibus DP 桥：背板吃 5 VDC，前面出一根 DB9 RS-485 跑 DP-V1，把 PM864 里的变量映射成 GSD 从站报文，西门子 ET200、ABB ACS880、KROHNE 流量计都能挂进来。它不跑控制逻辑，CPU 崩了它跟着灰，但 PLC 正常时它就是控制器说”DP 方言”的那张嘴。
选 CI522A 而不是外挂独立 DP 网关（如 Hilscher 或 IBH 盒子），账面上省了柜外一个电源和一个交换机口，工程上省的是诊断穿透——800xA 里能直接读从站级 DP-V1 扩展诊断，变频器参数不用停机能在线改。现场实测发现，某乙烯装置 32 台变频器+200 余远程 DI/DO 站挂单块 CI522A，12 Mbps 下扫描周期稳在 10 ms 内，满载循环偏差 <±1%。严格来说它只出 DP 段不驱 PA，想接 Profibus PA 仪表必须过 DP/PA 耦合器（如 Siemens DP/PA Link），拿 CI522A 直接拧 PA 表会烧 RS-485 收发器。网上那些把 标成”AF100 光纤接口单元”的页面是把它和老 CI522（无 A）混了——，采购单写错型号供应商可能发错代际。
