描述
产品详情
· 型号：CHBX01R（cHBX01R）
· 品牌：ABB
· 系列：Symphony Plus HN800 I/O System Compact Bus Extender — 水平向右扩展（Right-side extender，配对使用时左端用 CHBX01L 2VAA008574R1）

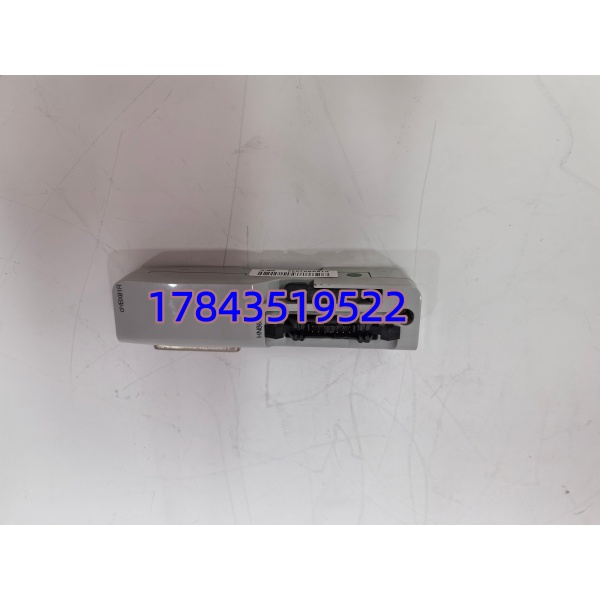

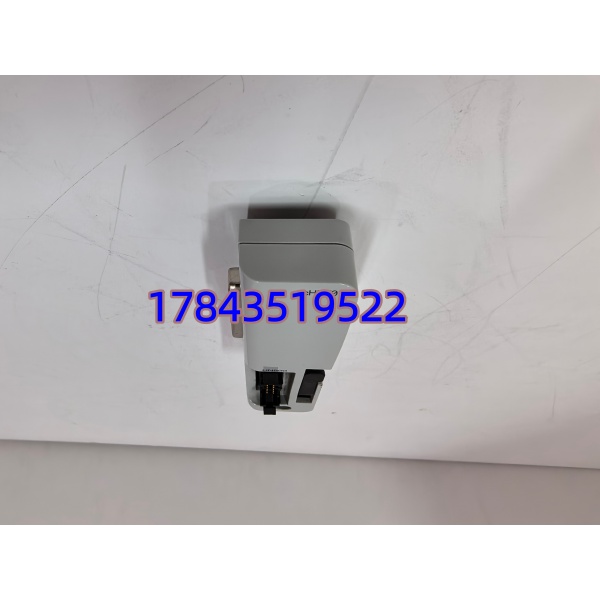

ABB CHBX01R 2VAA008575R1
规格参数
- 产品型号：CHBX01R（cHBX01R）
- ABB 订货号：2VAA008575R1
- 模块类型：Compact Bus Extender — Horizontal Right（水平向右总线扩展连接器）
- 适用系统：ABB Symphony Plus HN800 I/O 系统（cIOC / cTU 控制器 + HN800 I/O Units）
- 功能：电气连接相邻两段 HN800 I/O 设备排的背板总线与电源母线，传递冗余总线信号（HN800 双绞线冗余链路）
- 安装方向：右侧扩展——连接当前设备排右端至下一段排左端（下一段排左端需配 CHBX01L 或首单元自带左连接器）
- 供电/有源：无独立电源端子，纯总线桥接（部分版本含 LED 取自背板微弱电流，基本属无源连接器）
- 兼容基座：HN800 I/O Unit 及 cHBX01L（左向，P/N 2VAA008574R1）成对使用
- 工作温度：0 ～ +60℃（IEC 61131-2工业级）
- 存储温度：-40 ～ +85℃
- 相对湿度：5%～95%（非凝露）
- 防护等级：IP20（柜内安装）
- 机械尺寸：宽 30 mm × 高 127 mm × 深 31 mm（据 ABB Datasheet）
- 净重：≈0.082 kg
- 认证：CE，RoHS，符合 IEC 61010 / EN 61326 EMC 要求
- 注意：严格来说右向(CHBX01R)与左向(CHBX01L)不可互换——采购时核实现场扩展段所需方向，多段扩展每段需一对(L+R)，首尾段只各需一件。[请以 ABB Hardware Manual为准]

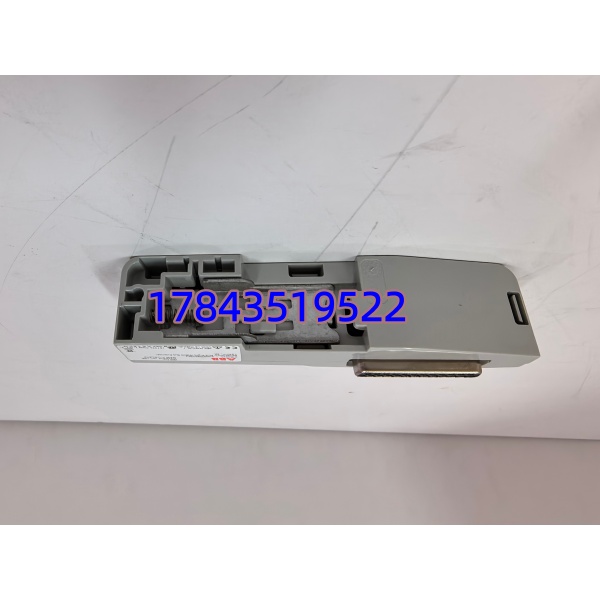

ABB CHBX01R 2VAA008575R1
产品介绍
现场实测发现——这东西常被当成”无关紧要的塑料片”不备，等 I/O 排要加第二段扩展才发现库房只有左没有右（或反过来），现场飞线临时搭接是违规操作。某个化水扩能项目里 初版设计只配一段 I/O，三年后加 AI/AO 模块需扩第二段，结果 CHBX01R 全区域缺货等了两周期——期间新增分析仪表数据硬接进旧段造成负载超限温升告警。
CHBX01R 本质就是 I/O 排的总线桥接件：前段单元右侧插它，它再插下段单元左侧 CHBX01L，把冗余 总线和 24V 电源母线物理延伸过去。无复杂电子，MTBF 极高，但丢了或方向买错 = I/O 扩展排物理上连不上。ABB 该件属 Symphony Plus 现役附件通常可订（交期 2～8 周），按辅材管理即可——真正的坑在于混用方向（R/L）和忘记计入多段扩展所需对数。[请以原厂 Installation GuideSection “Bus Extenders cHBX01L/R” 为准]
应用场景与库存策略
I/O 扩展段每加一段需一套 cHBX01L（左）+ cHBX01R（右），首段只须 R，末段只须 L。它本身不坏，但改造增点或新柜组装若漏订直接拖延机柜厂集成进度。
- → 缺扩展器则新增 I/O 排无法物理挂总线 → 建议按最大扩展段数 N 备 N+1 套(L+R 成对)，单方向另加 1 件应对首/末段特殊需求，纳入辅材最低库存
- → 扩展段数易低估 → BOM 按”(段数-1)×每套(L+R)”核算，施工余量 +10%，勿只订单方向
- 混用 CHBX01R(右)与 CHBX01L(左) → 物理键位不同不可互插 → 采购时注明”R=右向 2VAA008575R1 / L=左向 2VAA008574R1″及需求量，到货当场核对箭头方向标识
- 系统升级 Symphony Plus 新代或 800xA + S800 I/O → cHBX01 系列仅限 I/O 排，新平台用对应总线底板不作沿用
真实案例：协助沿海某海水淡化厂做 Symphony Plus 柜备件审计——初版设计两段 I/O 排配了一套 cHBX01L+R，五年后加除硼/加氯分析柜需扩第三段 I/O，维保合同辅材清单漏了 cHBX01R。当地代理调货 3 周（恰逢欧洲假期），集成商临时用废弃老 INSUM 总线片勉强定位先固定住（只做机械支撑不连信号⚠️违规临时措施），等件期间新分析仪数据无法接入。事后我把 cHBX01L/R 列入辅材 AVL 最低库存：”每套 扩展段备一对，首末段单件+1″。
