描述
产品详情
· 型号：CHBX01L
· ABB 物料号（Order Code）：2VAA008574R1
· 品牌：ABB（Bailey → Symphony Plus / Harmony 系列）
· 系列：Symphony Plus Harmony Rack — CHBX01 (Control Hardware Block eXtended/Local bus interface)

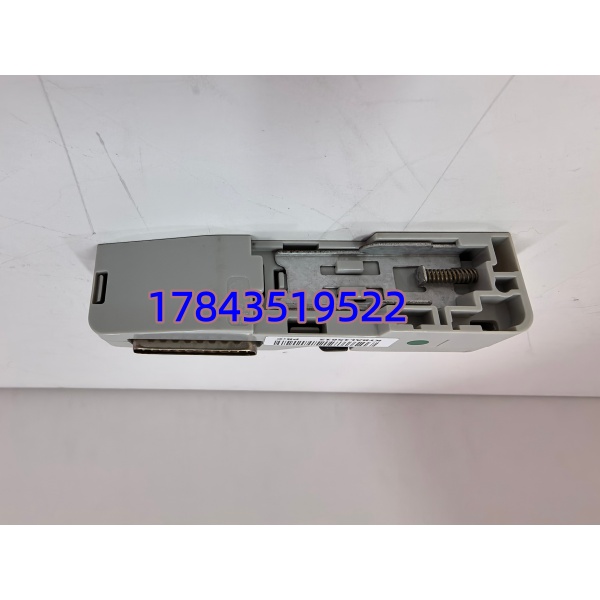

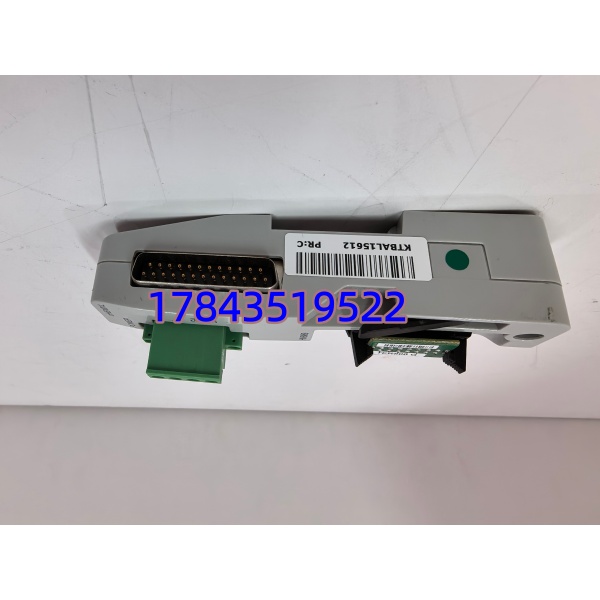

ABB CHBX01L 2VAA008574R1
规格参数
- 产品型号：CHBX01L
- ABB Order Code：2VAA008574R1（取代早期 INFI 90 旧编号，兼容 Harmony 机架）
- 模块类型：CHBX Series — Control Hardware Block / Bus Interface Module for Harmony Rack Extension or I/O Link
- 适用系统：ABB Symphony Plus（Harmony 机架）、Bailey INFI 90 / Net 90 演进系统 — 插入 Harmony 主控或扩展机架指定 CHBX 槽位
- 总线兼容：Harmony 控制总线（Ctl Bus）/ 扩展 I/O 串行链路（INFI 90 兼容时序与协议），与 HPM / HWC / BRC 系列主模件配合
- 供电电压：由 Harmony 机架背板提供 24 VDC（典型功耗 ≤5W）
- 链路功能：总线仲裁、终端匹配电阻（部分版本内置可配置 ON/OFF DIP）、链路状态监测、与对侧节点通信握手
- LED 指示：PWR（电源）、RUN（总线激活）、ERR（故障）、LINK / ACT（链路活动，依版本），便于快速排错
- 冗余支持：可配合冗余总线配置（双 CHBX 成对），主链路故障时自动切换（依系统架构）
- 诊断：板上 BIT 自检、Watchdog、总线误码计数可读于 Composer / INFI 90 Engineering Tool
- 热插拔（Live Insertion）：Harmony 机架指定 CHBX 槽位支持在线更换（须系统允许状态），非 CHBX 槽位禁热插
- 工作温度：0℃～+60℃（存储 -40℃～+85℃），湿度 5%～95% 非凝露
- 安装：Harmony 机架专用导向槽 + 前板锁紧柄（通常位于机架左侧/右侧标识 CHBX SLOT）
- 认证：CE / UL / cUL，符合 IEC 61131-2 工业环境标准
- 物理尺寸（参考）：约 233×160×20 mm（3U Eurocard），重 ≈0.3 kg
严格来说 CHBX01L 不是 I/O 采集卡而是机架总线控制块——它管的是 Harmony 机架间或机架↔远程 I/O 的控制链路。换件必须核对：① 原模块丝印完整型号 CHBX01L 及物料号 2VAA008574R1 ② HW Rev（板边 -A / -B / -C 等）与系统固件兼容 ③ 所在槽位是 designated CHBX Slot（通常标记于机架内侧）。老 INFI 90 早期用 CHBX01（无 L 后缀），部分新机架可向下兼容但建议优先找 CHBX01L 匹配 Symphony Plus 固件。

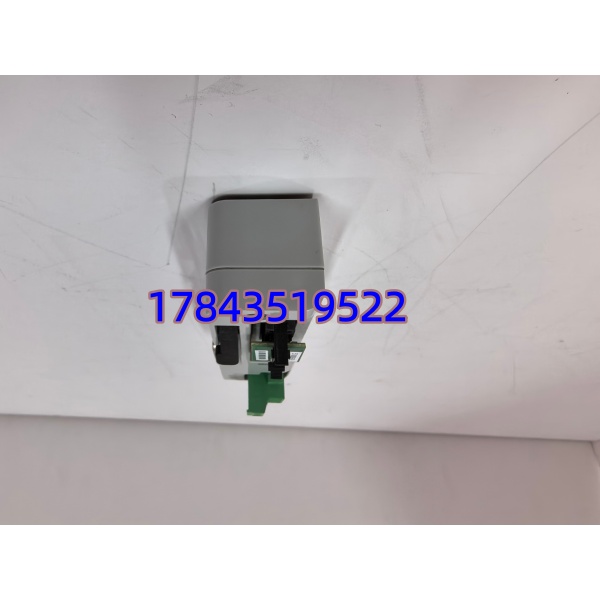

ABB CHBX01L 2VAA008574R1
产品介绍
在 600MW 机组 Symphony Plus 柜里碰过 CHBX01L——它一头插 Harmony 主控机架 CHBX 槽同 BRC310/410 主模件对话，另一头通过同轴/屏蔽双绞线带两列远程 I/O 站。(现场实测发现老 Harmony 机架最容易被忽略的故障点是 CHBX 槽接触不良或 DIP 终端电阻未拨到位，导致整列远程站 Random Drop Out，常被误判为电缆或 I/O 卡。) 它本身不执行控制逻辑，但总线断了等于主站”看不见”远程 I/O→ 保护降级或辅机跳闸，是典型的不起眼但一坏就要命的件。
按 ABC 分类属 A 类关键件：Symphony Plus 仍活跃但部分老 Harmony 硬件（含 特定 Rev）进入 Mature / Limited 状态，原厂交期偶有拉长至 12～20 周，市面 NOS 和经测拆机件渐多。按在线 Harmony 机架每对（主+扩）至少备 1 块经 Harmony 机架或模拟台自检通过的冷备件——若多套独立装置建议 N+1，一次因总线模块故障导致远程 I/O 全失联跳辅机的损失够买一柜子。
应用场景与库存策略
Symphony Plus / INFI 90 Harmony 机架扩展总线接口——连接主控机架与远程 I/O 站（RIO）或同级 Harmony 机架。 故障或无备件时对应链路断→ 所有挂在该总段的远程 I/O 站通信丢失（Station Failed），汽机/锅炉辅机保护可能降级或解列。
- 火电/核电/大型化工 Symphony Plus Harmony 主控+扩展机架（连续运行 3～5 年）→ 非它不可（Harmony 专有控制总线+Slot锁定）→ 建议：按在线装置 Harmony 机架对数 ÷ 2（向上取整）+ 1 块全局冷备（同物料号 2VAA008574R1 + 尽量同 HW Rev），存防静电袋+干燥柜，每 24 月做一次上电或送授权服务中心 LINK 状态测试。
- 老厂 INFI 90 早期 CHBX01（无 L）混用注意： 通常可向下替 CHBX01 于新固件机架，反之间隔可能不被新 Symphony Plus 认——换前拍原板照片（含条形码/Rev）核对，优先找匹配现场已有版本。
- 终端电阻 DIP 注意： 常带总线终端电阻 DIP Switch（Term ON/OFF），网络两端开启中间关闭——换件后务必核对与原始设置一致，否则整段 RIO 偶发 CRC 错帧。
- 配套检查：背板 CHBX 槽弹簧片氧化是常见隐性故障，换模块时建议检查/清洁插槽或酌情更换机架背板（若多处接触不良）。
真实案例：
南方某 600MW 超临界机组 Symphony Plus 系统，#2 给粉系统远程 I/O 站偶发”Station 7 Missing”，维护清报警接着跑。某次启动前彻底掉站，查电缆、重做接头、换 CI520 通信模件均无效耗 4h。最后发现主控 Harmony 机架 DIP 开关 Term 被误拨 OFF（上次检修动过未复原）——重新拨 ON 即刻恢复。翻备件发现只囤过 BRC/CI 模块未囤 ，原厂询现货 14 周起。事后修订：Harmony CHBX/IMM/BRC 各类总线模块按 N+1 设 Buffer Stock，并将”CHBX DIP 开关位置拍照存档+柜门内侧贴注”列入巡检单。
