描述
产品详情

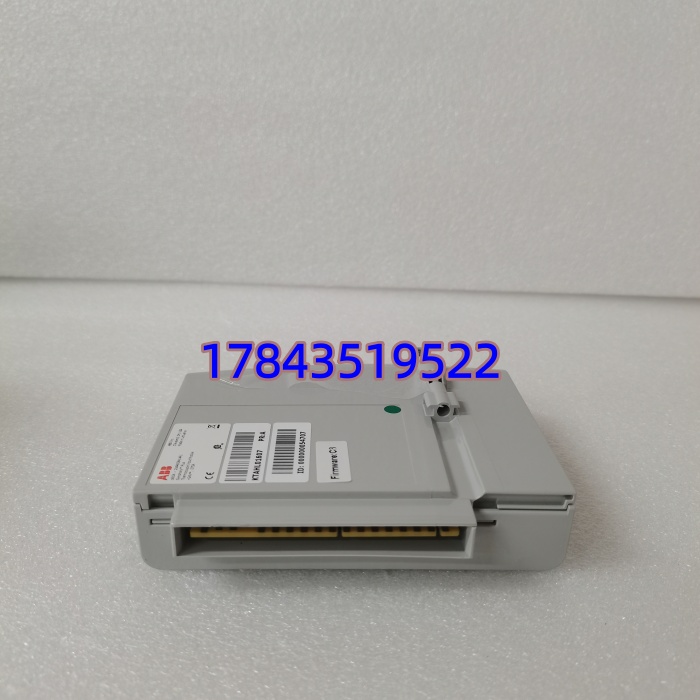

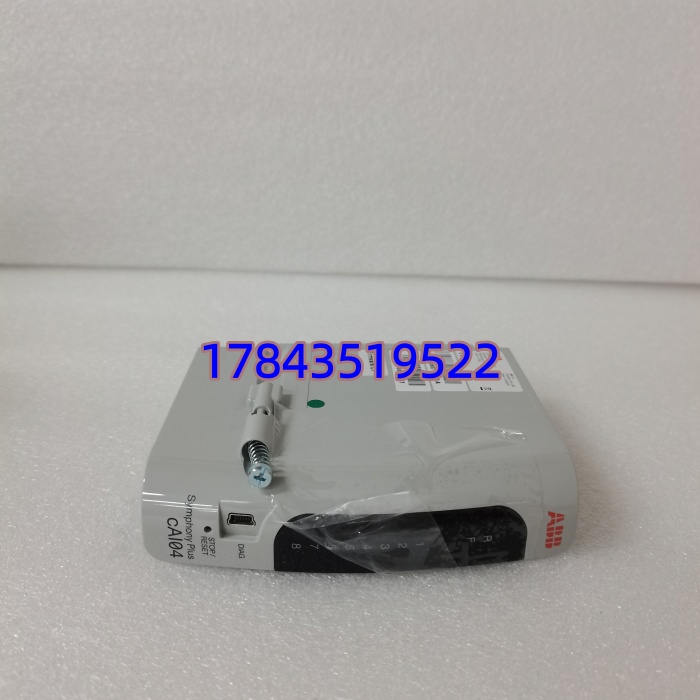

· 型号：CAI04
· 品牌：ABB（Advant OCS / AC450 — formerly ASEA Brown Boveri Process Automation）
· 系列：Advant Controller 450 / MasterPiece 200 — Analog Input Module (AI8)
技术参数
| 项目 | 规格 |
|---|---|
| 产品全称 | ABB CAI04 Analog Input Module, 8 Channels — Advant AC450 / MP200 I/O |
| 适用系统 | ABB Advant OCS AC450 (PM450)、MasterPiece 200 系列控制器及 S100 I/O 机架 |
| 通道数 | 8 通道，差分（两两成对可组为 4 路热电偶/mV 输入，依量程卡） |
| 输入信号类型 | 4–20 mA、0–20 mA、±10 VDC、0–10 VDC、±5 VDC、±50 mV（需对应 Range Card RKxxx） |
| 分辨率 | 12 bit + sign（典型 0.025% FS 步进） |
| 测量精度 | ±0.1% of Reading ±1 LSB（典型 @23℃），温漂 ≤50 ppm/℃ |
| 输入阻抗 | 电流模式 ≈250 Ω（内置 shunt）；电压模式 ≥1 MΩ |
| 通道隔离 | 通道间共地，通道组-背板 500 VAC（1 min）光耦隔离 |
| 更新时间 | 全 8 通道扫描 ≤300 ms（依 AC450 任务周期设置可更快） |
| 量程卡要求 | 须配对应机械 Range Card（RK04xx 系列），拔错量程卡会报 Config Error |
| 供电 | 通过 S100 I/O 机架背板 +5V / +24V（典型功耗 ≤2.5 W） |
| 诊断功能 | 模块面板上 RUN / ERR LED；通道级断线(4–20mA < 3.6mA 报 LOOP FAIL)、超量程检测 |
| 接线端子 | 配套 S100 端子块（如 TB711 / TB810 系），螺丝压接 0.2–2.5 mm² 屏蔽双绞线 |
| 热插拔 | 支持在线插拔（建议低负荷时操作，AC450 可在线识别） |
| 工作环境 | 0…+60℃（运行），-40…+85℃（存储），5–95% RH 无凝露 |
| 尺寸/重量(约) | S100 模块标准 — 约 40×125×180 mm / 0.35 kg |
| 认证 | CE / UL / cUL，符合 IEC 61131-2 |
| 生命周期 | 停产维护品（EOL notified），原厂新件已极少，靠库存/NOS/测好流通 |
产品介绍
化工厂大修做完发现 AC450 站整列 4–20mA 回路突然全报”LOOP FAIL”但现场变送器端量到正常 14.8mA——现场实测十有八九是 输入回路运放或光耦老化（老站 15 年以上常见），尤其潮湿环境端子氧化加速失效。这模块在 Advant 架构里就是纯粹的 A/D 桥梁：它把现场两线制变送器电流转成数字量送 PM450 做 PID，本身不跑逻辑，所有标定系数在 工程数据库里。
采购只有两条铁律：一、买时确认带对应量程卡（RK 编号与旧件一致）或让卖家把旧卡移植过去；二、要求测好报告含”4–20mA 各通道线性度+断线报警测试”。太原周边测好库存通常隔日达。新项目 ABB 主推 S800 I/O + AC 800M，但这老线 还得备——建议按 I/O 站 数量 10%–20% 留安全库存。
替换与升级建议
✅ 直接替换
- — 断电拔出→将旧量程卡（Range Card）平移至新模块→插入机架→ 自动识别。无组态改动，5 分钟内完成。
- — CAI03 是早期 8 ch AI 版，电气兼容但支持量程卡子集较少（无 mV/TC 模式）；若你们只用 4–20mA/0–10V 且旧卡 RK 号匹配可互代，需核对 HW Config 中模块类型定义（CAI03 vs 在 COMBI/Advant Builder 里是两个条目，通常向下兼容改类型重下装即 OK，工作量极小）。
⚠️ 软件兼容（需改配置/换架构）
- — 若你们 CAI05 是特殊高压/热电偶高密度版则物理插槽兼容但量程卡不同，不可直接平移量程卡，需按 CAI05 配对应 RK 卡并在 硬件组态改模块类型后重下装。基本无额外成本除需确认现场信号范围匹配。
- 升级至 S800 I/O（AI810/AI830 + CI854A Profibus DP 或 AC 800M + PM8xx） — 属系统级改造，需新增通信接口、重新接线（S800 用 MTU 端子而非 S100 TB）、重组态 I/O 映射。不适合单模块应急替换，仅适合整站改造规划。
❌ 硬件不兼容
- S800 I/O 模块（AI810 / AI835 等） — 背板、端子基座（TU8xx MTU）、通信协议完全不同，不能插 S100 机架或直接代 。
- Symfony Plus HN800 I/O（SD series）/ S7-300 SM331 — 完全独立体系，无任何兼容可能。
- ABB Freelance 800F AI 模块（如 07KT94 配套 AI 卡） — 虽同品牌但背板架构不同，不可代用。
Advant 已 EOL， 市场以 NOS + 测好拆机流通为主，强烈要求附带各通道 4–20mA 线性度测试截图 + 量程卡型号拍照。
