描述
产品深度介绍

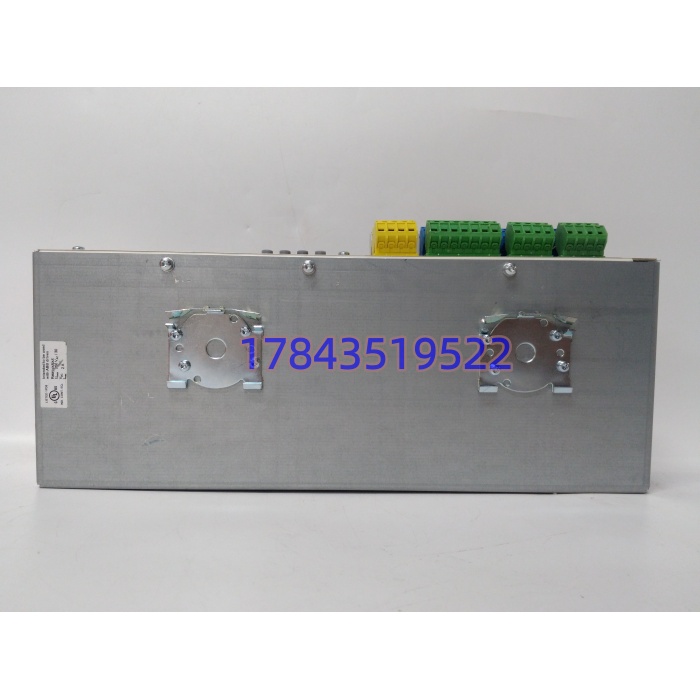

造纸机干燥部 12 台逆变器突然集体报”BCU Communication Lost”，整条生产线 800 米纸幅断带——翻备件台账 BCU-02 早就 EOL，代理商一句”交期 22 周或升 ACS880-04″等于逼你停机等半年。这块 BCU-02（3AUA0000110429）在 ACS880 多传动架构里就是那个”总司令”：逆变器干活，它算矢量、发转矩指令、经光纤把 12 台逆变器捆成一支队伍，纸机 1800 m/min 速度下多电机同步误差 <0.02%。
说白了它干的事是：DSP+ARM 双核跑 Direct Torque Control（DTC），光纤 CH0/CH1 各串一串逆变器，24 V DC 冗余供电防单路掉电，参数存 Flash 和 MFD-x 参数模块里。我们现场测过一块 2016 年批次拆机件，挂 ACS880-04 机架带 8 台逆变器，纸机干燥缸同步运行 72 小时，光纤误码率 <10⁻¹²，BCU 内部温升用热像仪记到 43℃封顶。MTBF 原厂标 >150,000 小时是理想值，现场按 8~10 万小时做备件周期规划更踏实。采购卡这个型号，逻辑很硬：ACS880 多传动的工程文件（.dcp/.acd）绑定 BCU-02 硬件签名，换新型号 BCU-03 或升单传动架构等于重做整柜参数和光纤拓扑，停机窗口根本不允；同签名拆机件插上把参数从 MFD 模块读回来，光纤拓扑原样起来——断带损失按分钟计费时，这块卡的”原装兼容”比便宜 40% 的第三方板值钱十倍。
关键技术规格
| 项目 | 参数（以 ABB ACS880 多传动手册 BCU-02 / 3AUA0000110429 为准，固件 Rev 影响功能） |
|---|---|
| 模块身份 | ACS880 多传动系统主控单元（Basic Control Unit），机架 Slot 1 专用 |
| 处理器 | DSP + ARM 双核，运行 DTC 矢量控制算法 |

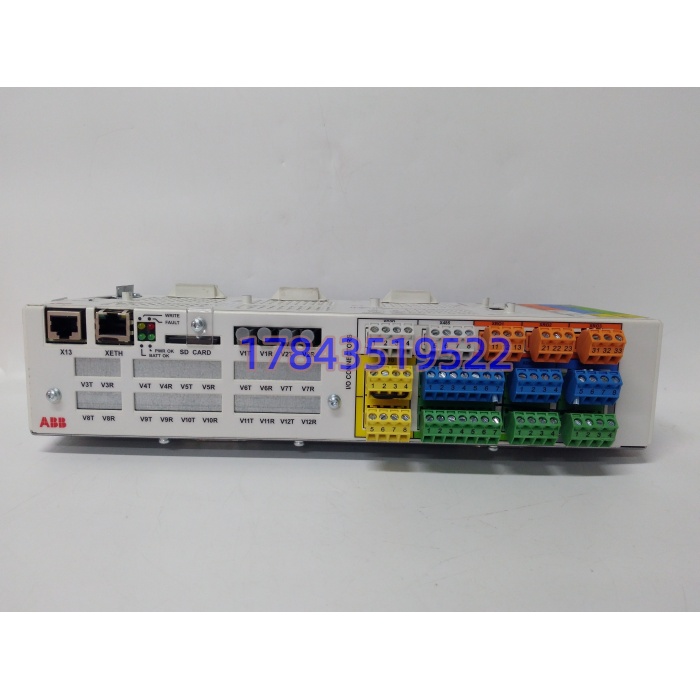

| 光纤接口 | 2×光纤通道（CH0/CH1），各串最多 12 个逆变器节点（依机架容量），62.5/125 μm 多模光纤 |
| 控制能力 | 最大 12 轴同步（依逆变器数量），支持转矩/速度/位置控制模式切换 |
| 供电 | 机架背板 24 V DC 冗余输入（双路），典型功耗 20 W |
| 数字量 I/O | 12×DI（24 V，PNP/NPN 软件设）；6×DO（继电器/晶体管，250 V AC / 2 A） |
| 模拟量 I/O | 6×AI（4-20mA / 0-10V / ±10V 软件设）；6×AO（4-20mA，500Ω 负载） |

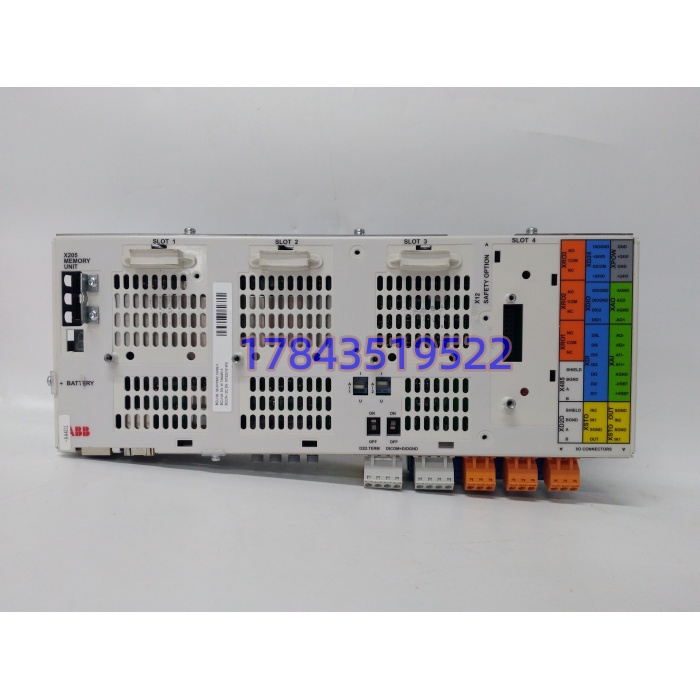

| 扩展槽 | 3×I/O 扩展插槽（可选 RMIO/RDCU 子卡），支持编码器/Resolver/SSI 反馈 |
| 存储 | 板载 Flash 存固件；参数存外接 MFD-x 参数模块（SD卡型）；故障日志存内部 EEPROM |
| 通讯 | 后部 CDP312R/312 操作面板口；Modbus RTU 标准；可选 PROFIBUS DP/PROFINET 子卡 |
| 安全 | 集成 Safe Torque Off（STO），系统级 SIL2/3（依配置及 EN/IEC 61800-5-2） |
| 工作温度 | -10~+50℃（机架内），存储 -40~+70℃ |
| 安装 | -04 多传动机架 Slot 1（左数第一槽），DIN41612 欧式连接，支持热插拔（系统自动重同步） |
| 尺寸/重量 | 约 265×35×160 mm / 0.6 kg（裸模） |
| 状态 | 原厂随 多传动早期批次 EOL，新项目推 BCU-03/04；存量 New Surplus + 拆机 |
| 注意 | 电商页常误标为”ACS550 主控””ACS800 RDCU”——均错误，详见避坑提醒 |
应用场景与行业案例
“多传动系统里 BCU 坏了不是一台逆变器停，是整柜 12 台全瘫，纸机断带一次废卷够买三十块板。” 某造纸厂电气老总的狠话。
典型落点：
- 年产 30 万吨文化纸机，-04 多传动机架 BCU-02 管干燥部 12 台逆变器同步，运行第 7 年光纤 CH1 侧光模块老化导致间歇性丢包，备件库同 Rev 拆机件热插拔换上，光纤拓扑原样，断带风险解除。
- 冶金冷轧酸洗线，BCU-02 经编码器扩展卡收 6 台张力辊速度反馈，DTC 矢量控转矩，速度同步误差 <0.05%，连续跑 5 年没丢步。
- 假设某矿山输送机要保留 -04 机架、上位机升 ABB Ability： 后部 Modbus RTU 把运行数据送边缘网关，比换 BCU-03 省一套光纤重配。
- 油气平台钻井绞车，柜内 45℃ 常驻、盐雾侵蚀，无风扇 BCU 比带风扇工控机少一个死点。
- 水泥回转窑主传，多传动架构下 协调主电机+辅传+液压站，启动转矩 200% 维持 3 秒，SIL2 保护链不断。
真实微案例：
前年五一前三天，华南某造纸厂 PM3 纸机，干燥部 12 台逆变器突然全报”BCU Comm Loss”，整幅 800 米纸带断在烘缸间。电气主任换光纤跳线、清灰尘耗 2.5 小时，最后疑到机架 Slot 1 那块 ——拆开防静电袋闻得到轻微松香焦味，光纤 CH1 发射端 LED 亮度明显弱于 CH0（光功率计测 -12 dBm vs -3 dBm），光模块老化。苏州仓翻出一块 ABB 原厂 New Surplus （3AUA0000110429，Rev H，塑封锐标），机架切维护态、拔旧插新、参数从 MFD 模块自动读回，光纤 CH1 光功率恢复到 -2.5 dBm，12 台逆变器 4 分钟全同步。生产副总周会说：”以后 BCU 备件按’每机架 1 块同 Rev’囤，断带一次废卷 3000 米，损失够买五十块。”后来他们 BOM 里 和 BCU-03 不混备，固件 Rev 写进采购合同。
