产品详情

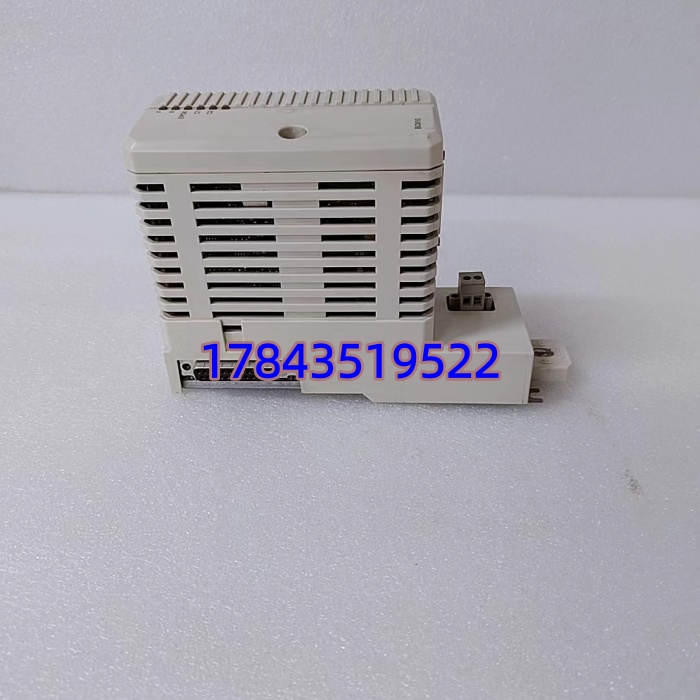

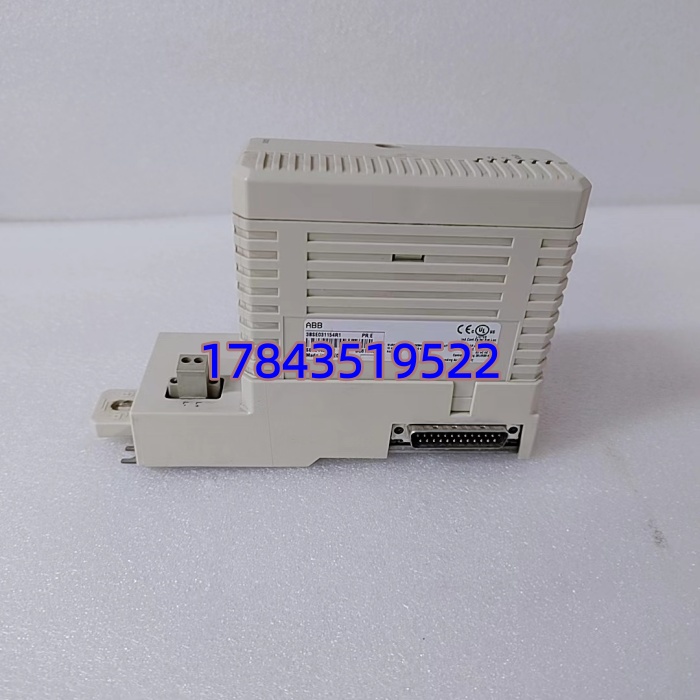

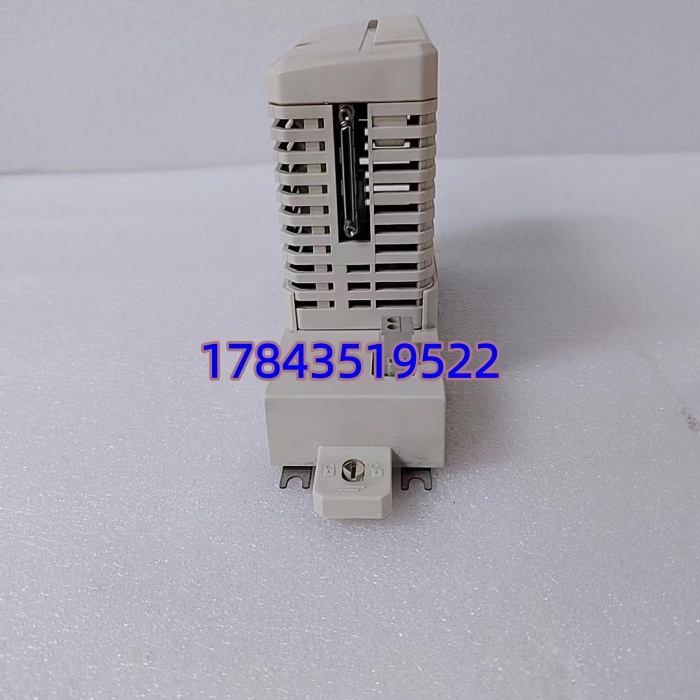

· 型号： BC810K01 3BSE031154R1（Kit 含 BC810 + TP857 + TK851；单独 BC810 模块号为 3BSE030230R1）
· 品牌： ABB（瑞典）
· 系列： AC 800M / 800xA CEX-Bus Interconnection Unit
规格参数
- 套件内容：BC810 CEX-Bus Interconnection Unit ×1、TP857 Baseplate（60mm 宽）×1、TK851 CEX-Bus Interconnect Cable ×1（BC810K02 含双套+TB850 终端器）
- 订货号（套件）：3BSE031154R1（BC810K01）；BC810 单体 3BSE030230R1
- 功能：CEX-Bus 信号中继/延伸，连接两段 CEX-Bus，支持冗余 CEX-Bus 架构
- 总线接口：CEX-Bus IN、CEX-Bus OUT（RJ45 型 CEX 连接器）
- 供电方式：通过 TP857 背板取电（来自 AC800M 机架或独立 24VDC 电源模块，以柜内配置为准）
- 功耗：典型约 2～5 W（需核对原厂手册）
- 通信速率：跟随 CEX-Bus 同步（与 CPU/CI 模块自动协商，无需手动设波特率）
- 安装方式：35mm DIN 导轨，TP857 底板宽度 60 mm（标准 AC800M 机架位）
- 热插拔：支持（S800/AC800M 架构下允许在线插拔更换，建议确认系统状态）
- 工作温度：0℃～+55℃（运行），-40℃～+70℃（存储），以实物铭牌为准
- 湿度：5%～95% RH 非冷凝
- 防护等级：IP20（柜内安装）
- 认证：CE、cULus、需核对是否含 ATEX/GL（以实物标签为准）
- 配套冗余套件：BC810K02（3BSE031155R1）—双 BC810 + 双 TP857 + TK851 + TB850×2
产品介绍
BC810K01 不是 I/O 卡也不是通信接口模块——它是 AC800M 系统 CEX-Bus 的物理延伸器。当你在一侧机柜放 CPU（PM86x/PM89x），另一侧机柜想放 CI854A/CI867/CI871 等通信模块或 S800 I/O 接口卡但又超出 CEX-Bus 电气距离限制，就得用 BC810 把 CEX-Bus “接力”过去。K01 套件自带 TP857 底板和互联电缆，拆箱装导轨插上就行。
坦白讲，这东西在现场存在感很低——正常时你根本不会注意到它，出问题是 CEX-Bus 通信丢节点或某通信模块 Scan Failed。我在现场遇过老系统扩容后新增 CI867 不认，查下来是原 CEX-Bus 链过长未加 中继导致信号衰减。插一块 BC810K01 分段后立刻恢复。买的时候一定确认是要 K01（单套）还是 K02（冗余双套带终端器），别只买裸 模块回来发现没底板没法装。
应用场景与行业案例
控制室主机架在 MCC 室 30 米外，新增 Profibus DP 接口模块 CI854A 要挂在同段 CEX-Bus 上——直接拉线超长导致 CEX-Bus 通信不稳定甚至节点掉线。BC810K01 插入 CEX-Bus 链路做中继分段，将 CEX-Bus 物理距离合法分割，所有通信模块正常识别，不影响原有控制程序，不需要改 Control Builder 硬件配置里的模块类型。
典型场景：
- 大型石化/炼油 — AC800M 控制器在主控制室机架，通信模块（CI854A/CI867）分散布置于现场机柜间， 延伸 CEX-Bus 分段。
- 电力/水处理 — 冗余 CEX-Bus 配置用 BC810K02 双单元+T B850 终端器提高可用性，单点故障不中断通信。
- 冶金/造纸 — 老厂扩建新增第三方通信接口卡超出原 CEX-Bus 段负载/距离，加 中继解决。
- 海上平台 — 空间受限分柜布置， 允许 CEX-Bus 模块物理分离但仍属同一逻辑段。
真实案例：
前年碰到一个化肥厂 DCS 改造，原系统 PM866 + CI854A（主 Profibus）+ CI840（S800 I/O 冗余）。业主要加一套 CI867 做 Modbus TCP 网关，柜子满了另开一个 60mm 宽空位但离原机架 CEX-Bus 末端约 15 米（中间经桥架）。直接并接上去后 CI867 偶尔能扫到有时 Offline。翻 ABB 手册——CEX-Bus 延伸超距或模块数多建议加 中继。订了 BC810K01， 装新空位 → 插上 → TK851 连上游 CEX-Bus OUT → CI867 接 CEX-Bus OUT 段。重启后 稳扫在线，再没掉过。老师傅说”这小东西比换整套通信方案便宜多了”。
