产品详情

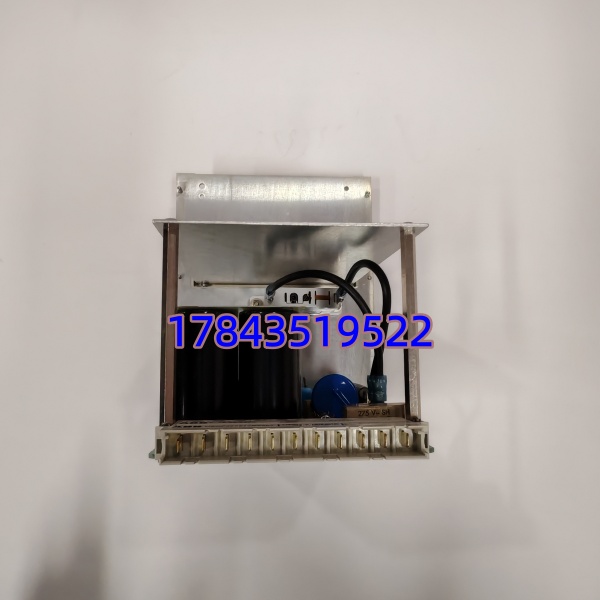

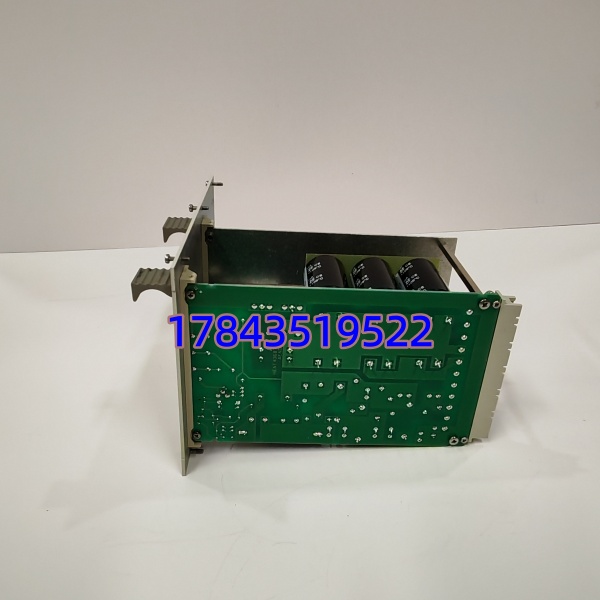

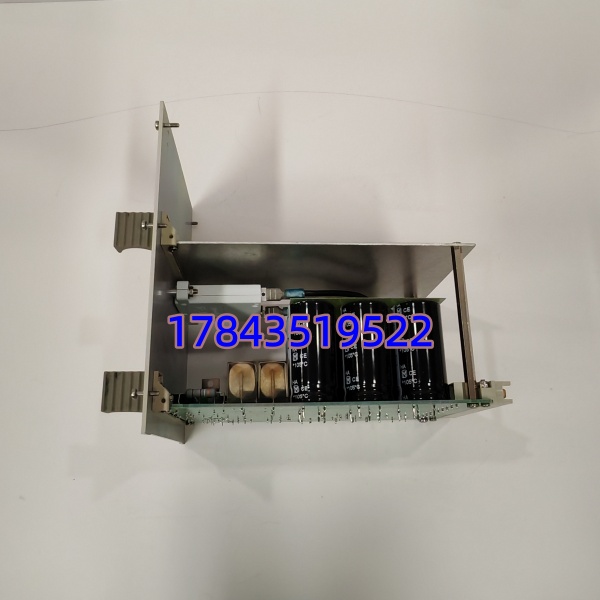

· 型号： B5LA（HENF327886R0001，功能等同 AI835 型 TC/mV 输入模块）
· 品牌： ABB（Bailey Infi 90 / S800 I/O 系统兼容）
· 系列： S800 I/O — Analog Input Module for Thermocouple/mV
技术参数
| 参数项目 | 规格数值 | 备注/标准 |
|---|---|---|
| ABB编码 | HENF327886R0001（B5LA） | Bailey/S800 交叉索引号 |
| 等效S800型号 | AI835 / AI835A（8 ch TC/mV） | 以原柜图纸确认为准 |
| 输入通道数 | 8 通道，差分输入 | 每通道独立A/D |
| 输入类型 | 热电偶 Type B/E/J/K/L/N/R/S/T、mV(±50/±100mV) | 软组态选择 |
| 分辨率 | 16 bit | 温漂 ≤ 0.005% FS/℃ |
| 精度 | ±0.1% FS（典型，25℃）含 CJC | IEC 60584 热电偶曲线 |
| 冷端补偿(CJC) | 内置模块温度传感器 | 误差 ±1℃(典型) |
| 隔离电压 | 通道-系统 ≥ 500V DC；通道组间隔离 | 光耦隔离 |
| 断线检测 | 支持（热电偶熔断检测） | 报 Sensor Break |
| 更新周期 | 约 100 ms / 全部通道 | 可组态滤波 |
| 配用端子 | TU830/TU831/TU833 等 S800 端子单元 | 底座另购 |
| 工作温度 | 0 … +55 ℃ | 机柜内安装 IP20 |
| 认证 | CE, cULus, DNV（部分批次） | 符合 EMC EN 61326 |
产品介绍
电厂汽机岛温度测点多、分布散，老 Infi 90 柜子换下来的 B5LA 模块坏了——原厂 S800 新编 AI835A 虽功能相近但早期工程组态里调的是 Bailey 旧硬件 ID。现场实测发现，只要 Firmware Revision 匹配（通常 Rev ≥ G），新版 AI835A 可向下兼容识别 B5LA 的硬件签名，Control Builder M 里重扫 I/O 就能认。但注意：极早期 Infi 90 扩展机架（非 CEX 总线）用的是 CI854/CI867 通讯接口卡转接，换模块前先确认您控制器与 机架间是 CEX 总线连接。
严格来说 B5LA（HENF327886R0001）是 Bailey 交叉索引物料号，实物多为 AI835 系列。采购决策关键点只有两个——第一确认您柜内用的是 机架+TU83x 端子单元（不是老 Advant OCS 端子），第二确认冗余对或单模块配置。渠道现货通常 24h 发出，比等新编 AI835A（偶有 8–12 周交期）救急更现实，尤其大修停机等不得。
替换与升级建议
- ✅ 直接替换 — 同编码 B5LA HENF327886R0001（不同生产批次）
硬件 ID 一致，插上重扫 I/O 即认，无配置改动，零工时成本。建议固件版本与原机架内其它 模块尽量保持一致避免 CEX 告警。
- ⚠️ 软件兼容（推荐替代）— ABB AI835A（3BSE051306R1）
功能完全覆盖 /AI835，引脚与 TU83x 底座兼容。Control Builder M 需 ≥ V5.1，首次替换时 I/O 枚举重扫，可能需小幅调整模块参数（CJCs 选择），约 20–40 分钟工作量。多数情况下是最佳替代路径。
- ❌
输入类型（TC/mV vs ±10V/4–20mA）、底座定义、背板总线均不同，不能混插。
注：Bailey Infi 90 原生 BRC 机架与 通过 CI854A 转接时可混用，纯老 BRC 底板（非 CEX）需核实通讯接口卡型号，不确定请传柜内照片确认。
常见问题解答 (FAQ)
（HENF327886R0001）是 Bailey 交叉物料号，实物功能等同于 AI835/AI835A 热电偶输入模块。如果贵柜是 CEX 机架，直接买 或本 均可——我们优先发 现货，功能一致。
2. 含端子底座（TU830等）吗？我旧的能继续用不？
本价通常只含模块。 模块必须配 TU830/TU831/TU833 端子单元，老底座只要没腐蚀可继续用，模块直接插上。
3. 换上去 Control Builder 认不出或报 I/O Fault 咋办？
先确认：① CEX 总线电缆连接牢固；② 机架电源 PS830 正常；③ 模块固件版与其他 模块无大跨代差异。右键 I/O 树 → Rescan Hardware。仍报错把 Fault Code 发我们技术支持。
4. 支持 K 型/S 型热电偶混用吗？
同一模块内 8 通道类型须统一组态（不能通道 1 用 K 型通道 2 用 S 型混搭），但可通过不同插槽模块分别配置不同类型，设计时留意。
