描述
产品详情

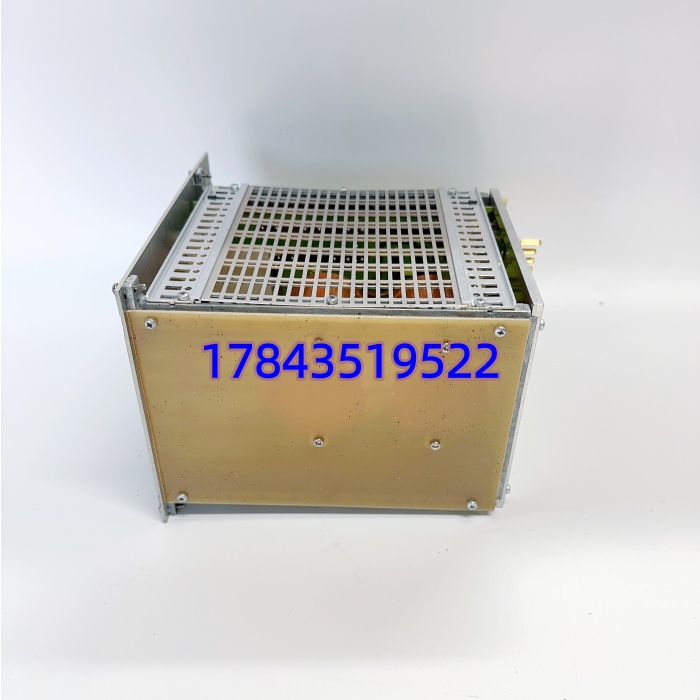

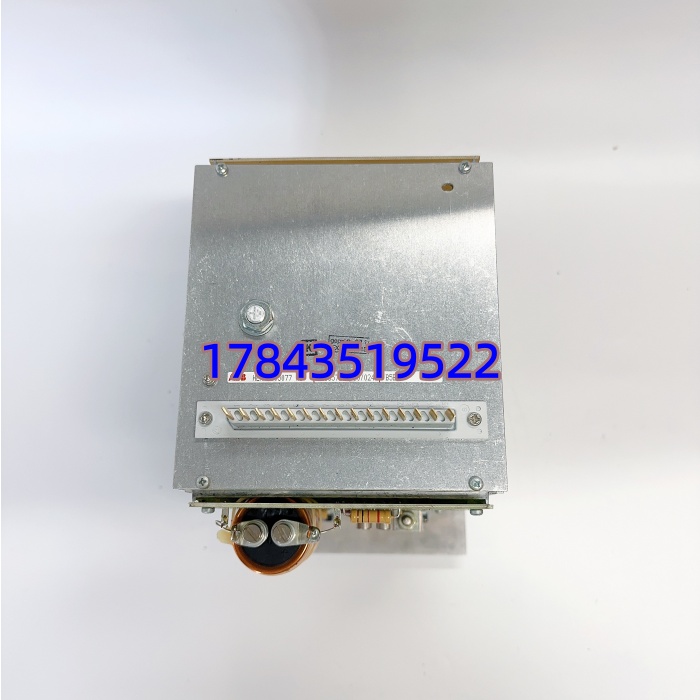

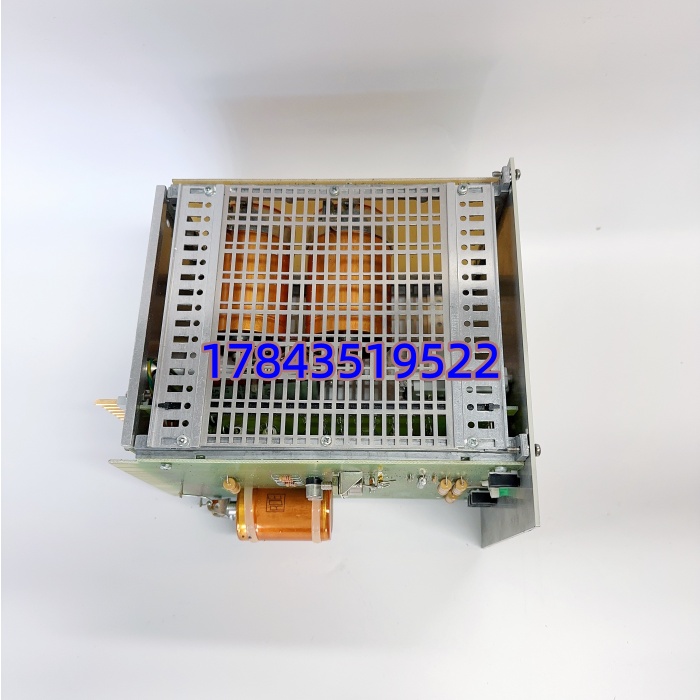

· 型号：B5EC
· 品牌：ABB
· 系列：UNITROL 5000 / SDCS 励磁及驱动系统 B 系列扩展板（与 SDCS-CON-2 / COB 配合使用）
规格参数
- ABB 型号：B5EC
- 订货/物料号：HENF105077R1（部分文档简写 105077R，功能相同需核对版本贴片）
- 板卡类型：数字量扩展 I/O 接口板，用于励磁调节器或传动控制机架附加 DI/DO 及内部通讯
- 适用系统：UNITROL 5000 励磁系统、SDCS 系列直流传动控制柜（配合 CON-2 / COB / AIOC 等主控）
- 逻辑供电：+5V / +24V DC 取自机架背板总线，典型功耗 <2.5W
- 数字输入(DI)：若干路 24V DC 光耦隔离（典型用于远方合/分闸令、外部联锁、模式选择），具体点数依系统配置 6–12 点
- 数字输出(DO)：若干路 光耦隔离 OC 或继电器型（典型用于”Ready””Trip””Alarm”反馈至 DCS/硬接线盘），具体点数依配置 4–8 点
- 内部接口：通过机架 P-bus / 并行总线与主控 CON/COB 交换状态字，受固件中 CEX 配置字管理
- 隔离耐压：I/O 侧与逻辑侧光电隔离 ≥1500V AC（1min），符合 IEC 60747-5-2
- 指示元件：板载 LED 显示模块就绪(OK)、DI 激活、DO 触发、总线通讯状态
- 安装形式：PCB 边缘连接器垂直插装于标准控制机架槽位（非独立外壳模块），需与相邻主控板同系列版本匹配
- 工作温度：0 … +55℃（柜内强迫风冷或自然对流），存储 -25 … +70℃
- 物理尺寸：约 100×160mm（依具体批次，以实物为准）
- 兼容替代：B5EC HENF105077R1 与早期 B5EC 无后缀版通常可直换，但须主控固件支持；不同 B 系列（B3 / B8）功能不同不可互替
- 认证标识：CE，符合 EN 61000-6-2/4 EMC 工业环境（具体以板面丝ilkcreen为准）
产品介绍
B5EC 是 ABB UNITROL 5000 励磁调节器或 SDCS 驱动控制柜里的一块扩展数字 I/O 板，插在控制机架里配合 CON-2 / COB 主控运行。它把柜外硬接线的合/分闸命令、外部联锁、模式选择等 24V DI 送进励磁程序，同时把”调节器 Ready””励磁故障””跳闸”等 DO 反馈给 DCS 或硬接线光字牌。简单讲——这是励磁系统跟外界硬接线对话的那块桥。
坦白说这板子本身不复杂，但它在回路里很关键：DI 丢一个联锁信号励磁拒合，DO 反馈断线 DCS 报”装置异常”误判停机。和第三方远程 I/O 比，它走的是 ABB 内部总线直接在调节器扫描周期刷新，没有 Profibus 报文延迟，且受 CEX 配置字保护不会因网络风暴误动。采购时盯住 HENF105077R1 这个物料号，老版无后缀通常也行但建议核对板面版本字母，不同版可能 DI 滤波时间常数微调。
应用场景与行业案例
痛点切入：
我在现场遇过一回：机组检修后励磁报”External Interlock Open”无法建压，查 DCS 出口继电器已闭合、万用表量到 24V 到端子排，再往里查——B5EC 上对应 DI 通道光耦老化，灯不亮。短接旁路上误报，实际就是板子老了。这种事不备件就只能等快递，而机组并网窗口不等人。
典型场景：
- 火电厂/水电厂 UNITROL 5000 励磁柜 — 扩展 DI 接收同期装置”起励令”、DO 反馈”励磁故障”给 ETS/DCS
- 冶金自备电厂同步机励磁 — 多台机组共用 DCS， 硬接线 DO 做独立跳闸回路，不依赖总线
- 化工/造纸大型同步电机励磁改造 — 旧柜增硬接线联锁点，加插 免改主控程序（只改 CEX 点表）
- MRO 备件置换 — 原厂板与固件参数完全匹配，插入即识别，不需重新下装配置（EEPROM 存于 CON 板）
真实案例：
西南某水电厂 2×75MW，励磁 UNITROL 5000，秋检后发现二号机”励磁故障”硬接线信号灯常亮但调节器无内部故障记录。追到 — 板上一只 DO 光耦暗亮不定，导致干接点抖动。夜班我带块 HENF105077R1 新板过去：断电拉旧板、插新板、上电，调节器自检 OK 绿灯亮，试合励磁一次成功。没改任何参数，CEX 配置从 CON 板自动读取。老师傅说早知道柜底那块闲置插槽放块备件就好了。有一点要注意：换完确认所有 DI 指示灯随外部节点通断正常，别只盯 OK 灯。
