描述
产品详情

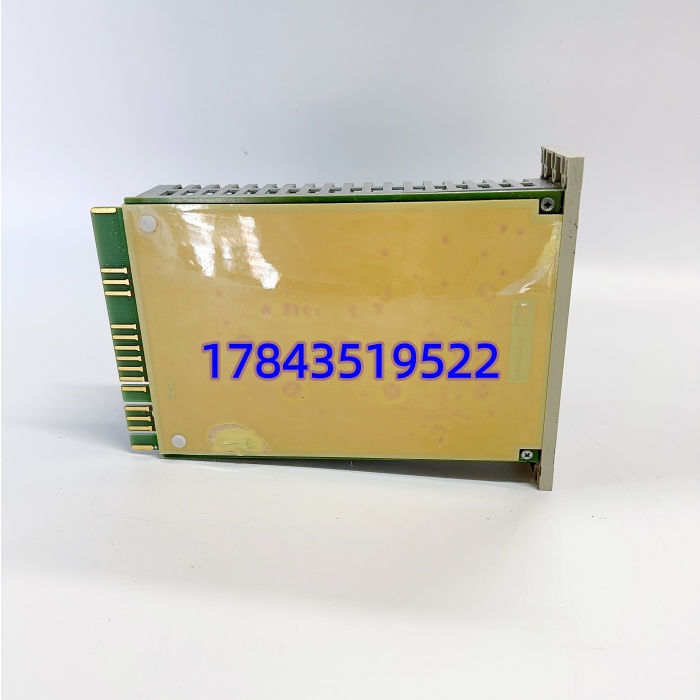

· 型号：B3EA（HENF315147R1）
· 品牌：ABB
· 系列：ABB MasterPiece 200 / Advant OCS — 系统扩展总线接口模块（Bus Extender Coupler）
规格参数
- 产品类别：MP200 / Advant OCS 系统总线扩展接口模块（Bus Extender / Coupler PCB）
- 功能定位：CPU 主控单元与扩展 I/O 机架（S100 / S800 早期型）之间的总线信号驱动与电气隔离延伸
- 兼容系统：ABB MasterPiece 200（MP200）、Advant OCS 带 MasterBus 300 扩展架构，常配合 PM/PM4 系列 CPU 使用
- 总线类型：MasterBus 300 扩展链路或 S100 I/O Bus（依具体机柜拓扑，属 ABB 专有并行/串行混合总线）
- 供电要求：+5 V DC 逻辑电源取自背板（典型消耗 < 1.5 W，以原厂手册为准），部分变体需辅助 24V DC 供光耦侧
- 传输介质：屏蔽双绞线或专用扁平总线电缆（ABB 原厂总线缆，最长距离需核对拓扑，通常 ≤ 50~200m 视版本及终端电阻）
- 状态指示：板上至少 1 只 LED（RUN / ACT / ERR，绿色=正常，红色/灭=故障或未插好）
- 安装形式：插装于系统扩展槽位或 DIN 导轨安装的专用接口盒（依柜型，部分为 PCB 直插背板）
- 连接方式：多针系统总线插座（AMP/JST 类 IDC 插头）或 DB 型总线接口，依具体机柜背板版本
- 工作环境：0 ~ +55°C（运行），-25 ~ +70°C（存储），5~95% RH 无凝露
- 防护等级：IP20（柜内安装）
- 认证：CE / IEC 61131-2/ EMC 工业三级（以原厂铭牌为准）
- 物理尺寸（板卡型约）：依背板插槽定，典型 ≈100×160 mm（需核对原柜图纸）
- 停产状态：已 EOL，原厂新订不可用，市场流通为 NOS 或测好拆机件
产品介绍
B3EA（HENF315147R1）不是 AI/AO 卡，也不是 CPU——它是 MP200/Advant OCS 系统里干”搭桥”活的扩展总线接口板。作用是在主控柜 CPU 与远端 S100 I/O 机架之间做总线信号驱动和延伸，没有它扩展机架根本扫不到。老系统里通常装在 CPU 机架最右侧扩展槽或专用总线耦合盒内，通过屏蔽总线缆连到远端柜的对应接口。
坦白讲这东西故障率低，但一旦出问题就是整个扩展 I/O 站”消失”——CPU 报 Bus Fault，所有远程 DI/DO/AI 全离线。我在化肥厂见过因柜内散热风扇停转导致 B3EA 板上驱动芯片热衰，扩展站时通时断，查了半天才发现不是 I/O 卡也不是通讯模块而是这块不起眼的耦合板。换块测好的立刻恢复，所以老站按 1:3~1:4 扩展机架比例备一块很划算。
应用场景与行业案例
痛点切入
MP200 系统扩展 I/O 站突然报 MasterBus 通讯故障，所有远程模拟量和开关量全掉线。查 I/O 卡没问题、缆也换了，最后锁定是 B3EA 总线接口板驱动芯片老化失效。原厂已停产，等新订交期等于全线停车待件，必须有验证过的库存备件顶上去。
典型场景
- 自备电厂 6kV/10kV 开关柜 S100 远程 I/O 站 — CPU 柜通过 B3EA 延伸 MasterBus 300 至继电器室，非它扩展机架不上线。
- 造纸碱回收工段 MP200 控制 — 蒸煮、洗选、燃烧各区域分柜，B3EA 串联多段扩展总线，断任一耦合板下游全失联。
- 石化常减压装置 Advant OCS — 老装置改造保留 MP200 架构， 是原拓扑唯一兼容扩展接口，第三方无替代品。
- 水泥窑尾预热器 S100 I/O — 高温多尘环境下长期运行，接口板偶发热漂移致总线重试增多，定期轮换备件预防。
真实案例
东北某热电厂冬天供暖期，DCS（）扩展 I/O 站 B 柜突然脱网，SOE 报 MasterBus Timeout。先换远端 I/O 电源、重做总线终端电阻无果，把 CPU 柜内 拆下目测无明显烧痕但换块测好库存件插回去——扩展机架秒上线，所有 AI/AO 恢复正常。老师傅拍大腿说这板子十年没坏过，以后按每三个扩展机架锁一块备件，别等停机才找。
