描述
产品详情

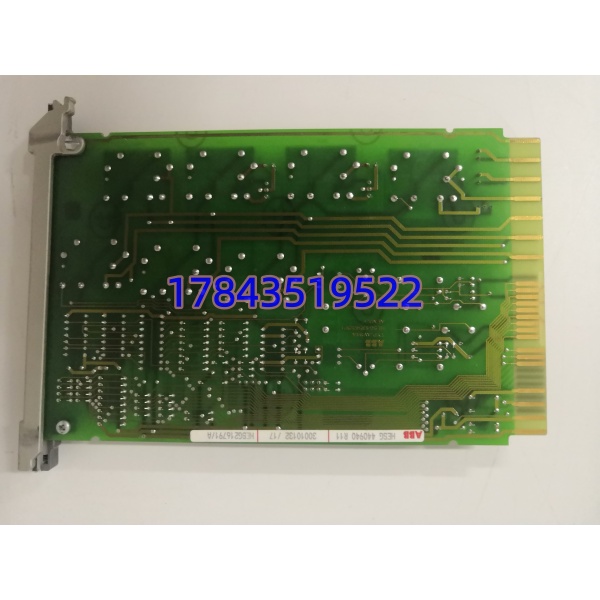

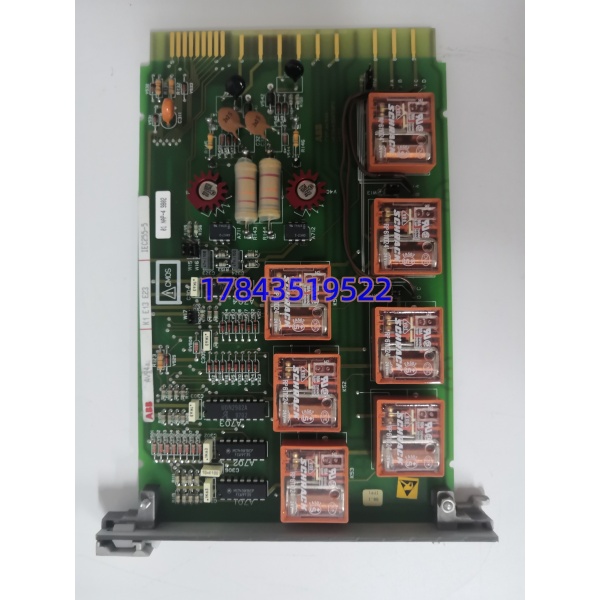

· 型号：AV94a HESG440940R11（含HESG216791/A安装套件）
· 品牌：ABB
· 系列：Symphony Plus / AC 800M DCS系统平台
规格参数
- 产品类型：冗余工业电源模块
- 输入电压：120/230V AC 或 110/220V DC可选
- 输出电压：24V DC
- 输出电流：10A（连续）
- 效率：>85%
- 纹波与噪声：<1% Vpp
- 冗余功能：支持N+1并联均流、主备自动切换
- 热插拔：支持，可在系统带电情况下更换
- 保护功能：过压、过流、短路、过温、反向极性保护
- 工作温度：0°C至60°C
- 存储温度：-25°C至70°C
- 安装方式：DIN导轨安装（需配套HESG216791/A安装件）
- 认证：CE、UL、CSA
- 生命周期状态：已停产
产品介绍
AV94a是ABB为Symphony Plus及AC 800M系列DCS系统配套的冗余电源模块，完整型号包含HESG440940R11电源本体和HESG216791/A安装套件。它的任务就是把现场柜内的交流或直流输入电，转成整个机架里所有模块（CPU、I/O卡、通讯卡）能用的24V DC稳定电源——说它是控制柜的“心脏”一点不为过。
坦白讲，市场上对这个型号的归类有点乱——有的说它是可编程控制器模块，有的说是I/O板卡，还有说是控制面板。但从比较可靠的技术描述来看，它本质上就是一块冗余电源模块。有一点要注意，AV94a的核心卖点是冗余设计和热插拔功能。在电力、石化这种不允许停机的场合，两个电源模块并联工作，一个坏了另一个自动顶上去，现场维修可以带电换，不用停机。但这玩意儿现在停产了，备件不好找，手上有货的得心里有数。
应用场景与行业案例
痛点切入：
搞DCS的都知道，机架电源要是挂了，整个站的I/O和通讯全部瘫痪。更麻烦的是这型号停产了，现场万一出问题，找替换件比修设备还难。冗余设计的好处就是给你争取时间——一块电源坏了系统还在跑，你有一周甚至更长时间去找备件，而不是半夜被叫起来处理跳车。
典型场景：
- 火电厂锅炉DCS机柜：给CPU、I/O、通讯卡供电，机柜环境温度高、常年24小时跑，电源老化快，冗余配置是刚需。
- 石化反应器联锁系统：联锁回路的供电不能断，两个AV94a并联均流，坏一个还有另一个撑着。
- LNG接收站控制站：储罐区液位监测和紧急切断阀控制依赖AC 800M站，电源可靠性直接影响安全生产。
- 制药发酵车间：连续生产周期长，中途不允许停机换件，热插拔功能正好解决带电维修的问题。
真实案例：
去年跑一个北方电厂的DCS维护，Symphony Plus机柜里两块AV94a并联供电，其中一块的“电源正常”LED开始闪，输出电压掉到22.5V左右，但没有完全断——冗余的另一块还在撑，整个站没受影响。仪表班长说这个情况持续了快两周，他们一直在找备件，但问了一圈市面上都没货。后来从南方一个贸易商手里淘到一块库存件，到货后直接在系统运行状态下把故障模块拔下来、新模块插进去，热插拔过程没问题，系统没重启。换完后他说了一句话我记得很清楚：“这种电源模块平时看不出价值，等它开始闪红灯的时候，你才知道‘热插拔冗余’六个字值多少钱。”
常见问题解答 (FAQ)
Q1：AV94a到底是什么类型的模块？网上说法很乱。
坦白讲，这个型号确实信息比较乱。有的网站说它是可编程控制器模块，有的说I/O板卡，还有说是控制面板。但从比较一致和可靠的描述来看，它实际上是Symphony Plus/AC 800M系统的冗余电源模块，专门负责给机架里的CPU、I/O、通讯卡提供24V DC供电。那些说它是I/O或控制器的信息，很可能是备件商把不同型号混在一起了。采购的时候一定要确认清楚你要的是“24V冗余电源模块”还是其他功能模块。
Q2：这个型号停产了吗？
停产了。多个备件渠道已经标注其为“停产”状态。ABB官方的生命周期管理里，Symphony Plus相关的老型号电源逐步进入停产阶段，没有直接的官方替代新品。长期方案需要考虑机架电源系统改造，但这个涉及整个柜子的供电布局调整，不是简单换一个模块的事。
Q3：支不支持热插拔？
支持。AV94a设计上允许在系统带电的情况下拔插更换。操作时注意一点：如果是双冗余配置，拔掉故障模块之前先确认另一路电源的“冗余激活”指示灯是亮的，确保备用路在正常工作。别两个同时拔。
Q4：HESG216791/A是什么东西？
HESG216791/A是AV94a的配套安装套件（安装底座/导轨适配器），不是电源本体。买AV94a的时候注意确认是不是带这个安装件，有些商家卖的是裸模块，装不上DIN导轨就麻烦了。
