描述
产品详情

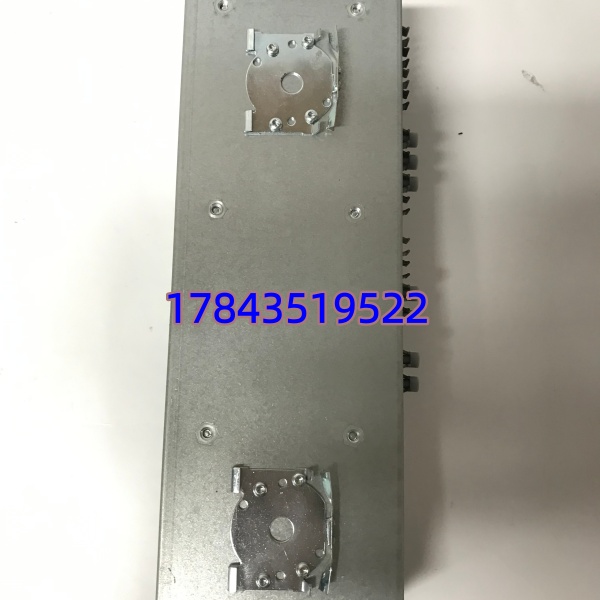

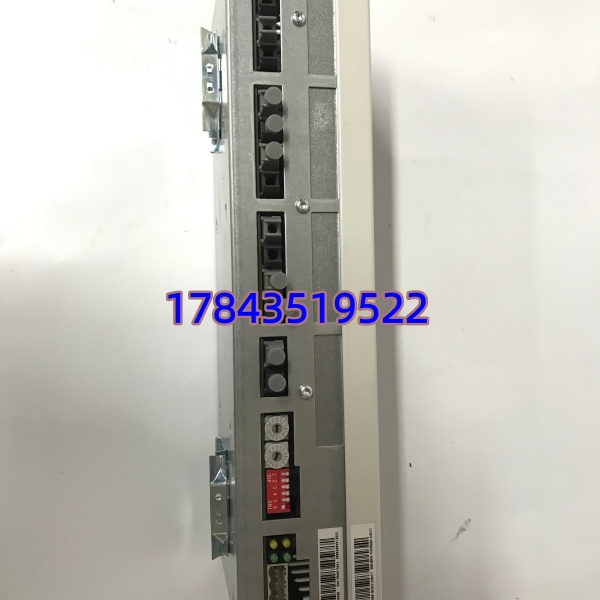

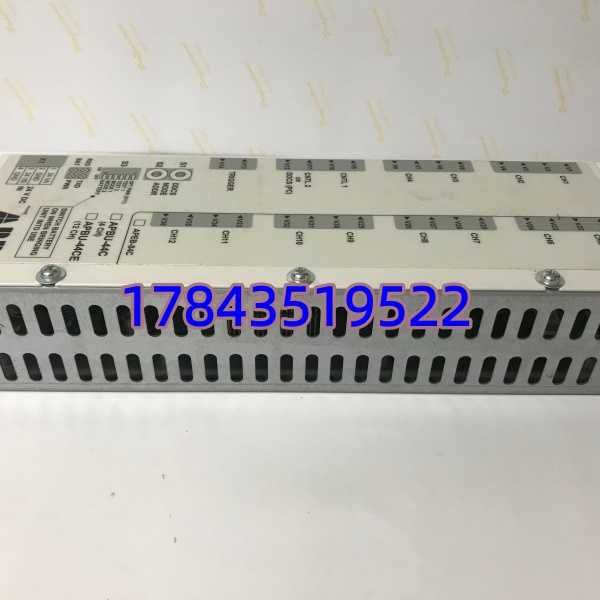

· 型号：APBU-44C
· 部件号：64669982
· 品牌：ABB（Advant OCS / MasterPiece 系列）
· 系列：MasterPiece 200 / AC450 — PROFIBUS DP Interface Module (APBU)
技术参数
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 产品全称 | ABB APBU-44C PROFIBUS DP Interface Module for MasterPiece 200 / Advant OCS | 部件号 64669982 |
| 适用系统 | ABB MasterPiece 200 (MP200)、Advant Controller 450 (AC450)、部分 Advant OCS 节点 | 不兼容 AC800M(用CI854) |
| 安装位置 | MP200 / AC450 机架 APBU 专用槽（通常与 APCI / APCS 处理器板配对使用） | 单槽宽度 |
| 协议 | PROFIBUS DP-V0（基本主/从）及 DP-V1（部分固件支持 acyclic data） | 组态用 ABB CBF / Simpleness Configurator |
| 接口 | 1× 9-pin D-SUB Female (RS-485 PROFIBUS)，内置 220Ω 终端电阻可激活（DIP 或跳线） | 总线电缆 Belden 9841 或等同 |
| 波特率 | 9.6k ～ 12 Mbps（自动协商下沿），典型设 1.5M / 3M / 6M / 12M 依网段 | — |
| 站点地址 | 通过模块 DIP 开关(0–126)或软件下载设定 | — |
| 隔离 | 通信侧与背板间光电隔离 ≥1kV DC（典型） | — |
| 状态指示 | PWR(绿)、RUN(绿)、ERR(红)、BUS(黄/绿 Activity) | — |
| 供电 | +5V DC from rack backplane（典型 <1.5W） | 不需外电源 |
| 兼容前身 | APBU-44A / APBU-44B — 物理插槽兼容，C 版固件 bugfix + DP-V1 部分支持 | 严格来说老工程用 A/B 版也能跑但 C 版稳 |
| 工作温度 | 0 ～ +60℃（运行），-40 ～ +85℃（存储） | IEC 61131-2 |
| 湿度 | 5%–95% RH（非凝露） | — |
| 认证 | CE / UL / cUL / IEC 61000-6-2/4 (依批次) | — |
| 尺寸(约) | 单槽 MP200 模块 约 160×30×130 mm | — |
| 备注 | 64669982 是 ABB 内部物料码，市面描述常简写 APBU-44C | — |
产品介绍
某造纸 PM200 系统想连新增 S7-400 做 MES 数据交换——原柜 APBU-44A 偶发 DP Watchdog，升级 APBU-44C 后稳了。这模块就是 MP200/AC450 机架通向 PROFIBUS DP 网络的关口：插 APBU 槽、设站地址 DIP、CBF 里配 GSD 文件（ABB 提供 Advant DP Slave/Gateway GSD），连上后控制器可直接读写 DP 从站 I/O 映像。严格来说它只跑 PROFIBUS DP——要连 Modbus TCP / Ethernet 需另配 APEI 或 ACE 以太网模块，别混淆。
采购端 ABB Advant 老产品线已归 Legacy，瑞典新件交期 16–30 周或”需询价”，实用渠道靠库存或拆机测试件（要求上机架或模拟台做 DP Link 测试）。对仍在跑 MP200/AC450 的电厂/造纸/化工装置建议按机架 1:1 备一块——老系统停产物料一旦坏只能找测试件。下单前确认：①机架型号(MP200 / AC450 具体 CPU 板) ②现用 APBU 版本(A/B/C — C 优先) ③是否需要 GSD 文件（ABB 官网免费下）。
替换与升级建议
✅ 直接替换
- APBU-44A / APBU-44B → APBU-44C (64669982)：物理插槽、背板供电、DIP 地址设置完全兼容，可直换。建议 CBF 工程备份后更换，重下载配置（或沿用——参数存于 CPU 如配置下载至 CPU 非本地 NVRAM），约 15 min。推荐优先采 C 版。
- APBU-44C ↔ （不同批次）：直接互换，注意记录 DIP 站地址（或拍照）再拆旧。
⚠️ 软件兼容（需确认系统版本）
- ：C 版向下兼容但建议确认 CBF/Advant Master Software 版本支持 DP-V1 功能（如用到非周期数据）；纯 DP-V0 主从应用不受影响。
- 想换为 AC800M + CI854AK01 做 PROFIBUS 主站：属系统架构升级——需换 CPU/机架/组态，不只是模块替换。
❌ 硬件不兼容
- AC800M CEX-Bus 槽（如 CI854/CI867）： 是 / 机架专件，物理不能插入 AC800M CEX-Bus 槽。
- ABB S800 I/O 模块(DI810/AI815等)：不同功能不同插槽，不可替。
ABB Advant Legacy 新件稀少，市场以库存/拆机测试件为主——要求供应商提供：①模块正反面照片(含完整丝印 64669982) ②DP Link 上电测试说明(Boot LED 序列正常 / 连标准 DP 从站测试通过) ③与您现 / CPU 版本兼容性书面确认。
