描述
模块详情

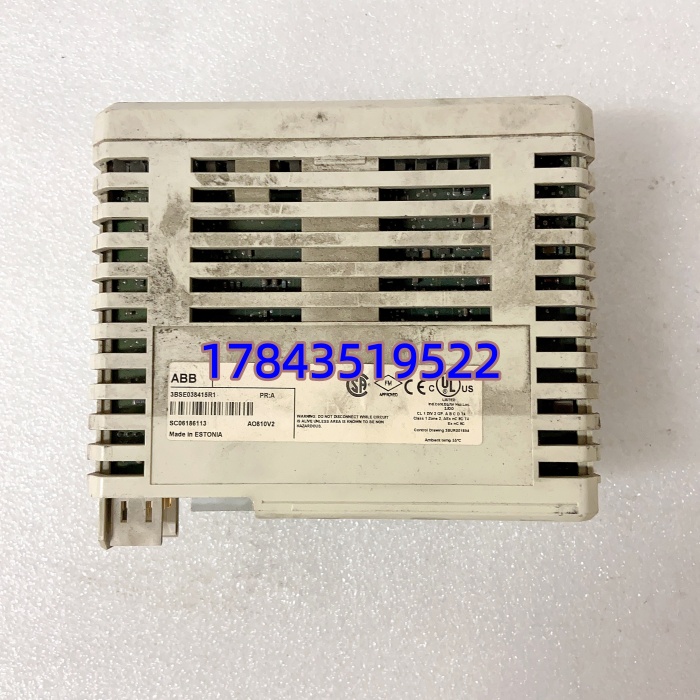

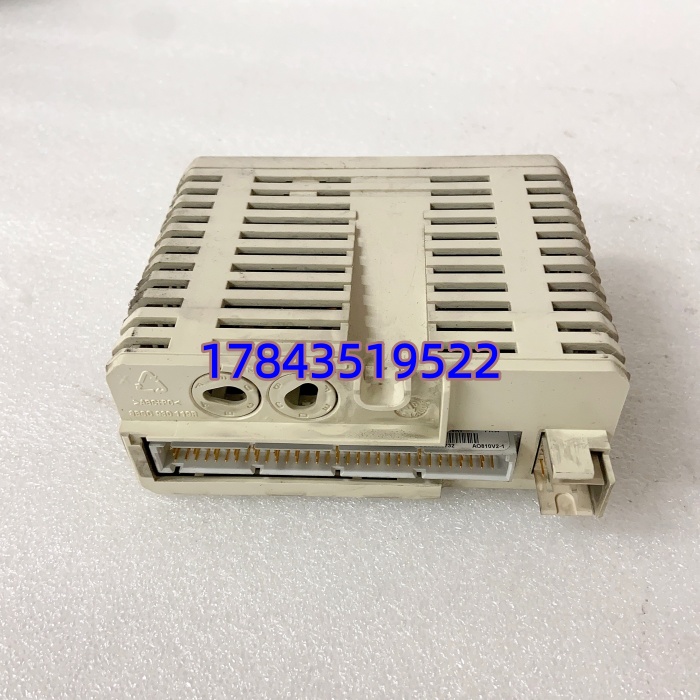

· 型号：AO810V2（3BSE038415R1）
· 品牌：ABB
· 系列：S800 I/O — AC 800M / System 800xA / Freelance / AC 700F
规格参数
- 订货号：3BSE038415R1
- 模块名称：AO810V2（第二代，替代早期 AO810）
- 适用系统：ABB AC 800M（PM851/861/864/865/866/891 等）、System 800xA、Freelance 2019+，部分版本兼容 Compact I/O 站
- 产品类型：8 通道单极性模拟量电流输出模块
- 输出信号类型：0–20 mA 或 4–20 mA（每通道软件独立配置，有源输出）
- 输出通道数：8 路，独立回路
- 分辨率：14 bit D/A
- 精度：最大 ±0.1% of span（负载 0–500 Ω，25℃）
- 温度漂移：典型 30 ppm/℃，最大 60 ppm/℃
- 输出更新周期：≤ 2 ms
- 输出负载能力：≤ 500 Ω（L1+ 供电）/ 250–850 Ω（L2+ 供电，依 MTU 接线）
- 上升时间：约 0.35 ms（RL=500 Ω）
- 短路保护：各通道限流短路保护
- 开路诊断：当设定电流 >1 mA 且回路开路时报通道故障（LED + 系统报警）
- 电气隔离：通道组对地隔离（Groupwise isolated），介质耐压 500 V AC / 50 V 额定绝缘
- 背板供电：+5 V DC ≤70 mA（Modulebus），现场侧 +24 V DC 外部供 MTU（典型 245 mA @ 模块全开）
- 模块功耗：典型 2.3 W

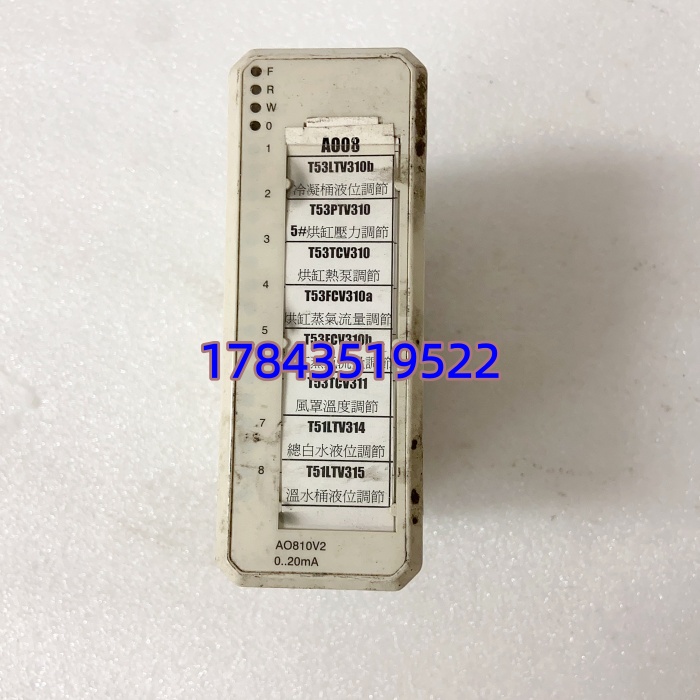

- 前面板指示：RUN（绿运行）、ERR/F（红故障）、WRN/W（黄警告）、OSP（安全值激活）
- 所需 MTU（端子单元）：TU810、TU812、TU814、TU830、TU833 等（Keying code AE，注意匹配）
- 安装方式：插入 S800 I/O 机架 / MTU，垂直安装，DIN 导轨锁定
- 尺寸（宽×高×深）：45 × 119 × 102 mm（不含连接器），约 0.18 kg
- 工作温度：0～+55℃（紧凑 MTU 垂直安装建议 ≤+40℃）
- 存储温度：-40～+70℃
- 湿度：5%～95% RH（非凝露），ISA-S71.04 G3防腐涂层可选
- 认证：CE、cULus、ATEX Zone 2 / C1 Div 2、船级社（DNV/BV/LR/ABS）、RoHS
- 热插拔：支持（S800 I/O 机架带电更换，系统自动重读组态）
产品介绍
AO810V2 是 ABB S800 I/O 家族的 8 通道模拟电流输出模块，专门给 AC 800M / 800xA / Freelance 系统用，插在 TU810/TU830 这类 MTU 端子上。控制器算完 PID 把数字量通过 ModuleBus 发给它，它转成标准的 4–20mA（或 0–20mA）驱动调节阀、变频器、定位器。
跟老版 AO810 比，V2 版诊断更强——回路断线（>1mA 设定值时）直接报通道故障，不用等工艺波动才发现阀门接线松了。14 bit 分辨率配 ±0.1% 精度够过程工业用，组隔离扛得住现场共模干扰。有一点要注意：它本身不带 HART，HART 要由 MTU 或外部 HART 耦合器处理，别买错了以为自带。
应用场景与行业案例
我在现场遇到过老系统 AI/AO 混用无隔离，变频柜启停时共地干扰串进模拟量回路导致调节阀微抖——换成 S800 带组隔离的 AO810V2 后基本消失。最怕的是调阀突然全开或全关，通常是模块故障但没开路诊断，操作员不知道。这板子会主动上报。
典型场景：
- 炼油/化工装置 FCC 反再系统——控制进料/回流量调节阀，8 通道集中在一个窄机架空位，精度够且诊断快。
- 电厂 DEH/MEH 油动机调阀——AC 800M 通过 AO810V2 给伺服阀 4–20mA 指令，要求更新快（≤2ms）和低温漂，这块满足。
- 造纸蒸煮工段 pH/液位串级——驱动变频加药泵，开路检测能提前发现断线避免过加药。
- 水处理厂曝气池 DO 控制——多路驱动鼓风机导叶执行机构，S800 分布式安装靠近现场省电缆。
- Freelance 系统小型化改造——替换老旧第三方 AO 卡，直接插 TU830 MTU 不需改底座。
真实案例：
华东某 PTA 装置氧化反应器温度控制回路，运行中一只调节阀突然失步，查是 AO810V2 第 3 通道内部 D/A 异常但旧批次板无开路诊断（老 AO810），操作员未发现直至反应温度偏移触发联锁。停机窗口更换为 3BSE038415R1，Control Builder M 里组态不变只刷新硬件目录，插上热识别自动下载参数（热插拔需在软件启用），上电 RUN 灯亮恢复控制。之后把其余 3 块老 AO810 也逐步轮换为 V2，断线报警再没漏过。老师傅说——早换 V2 少一次非计划降负荷。
