产品深度介绍

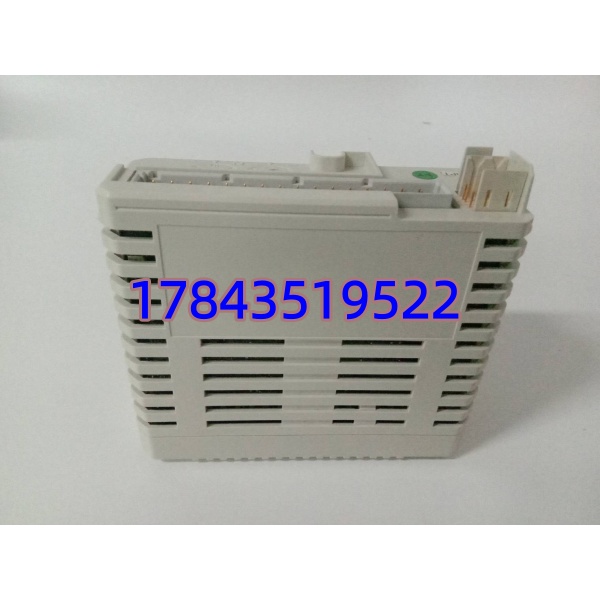

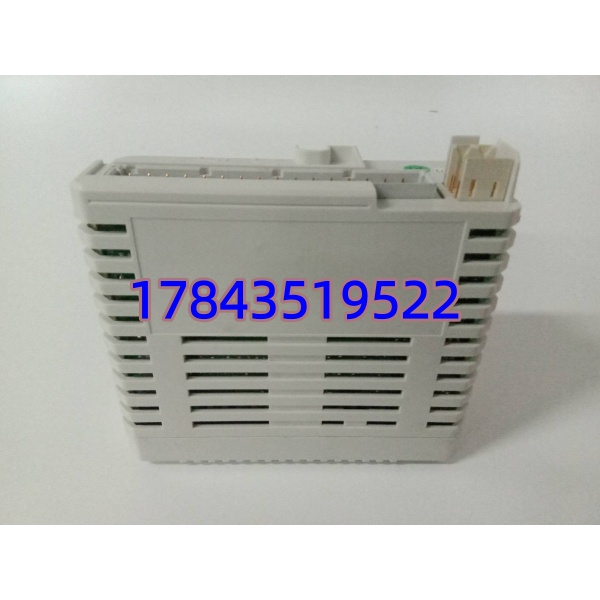

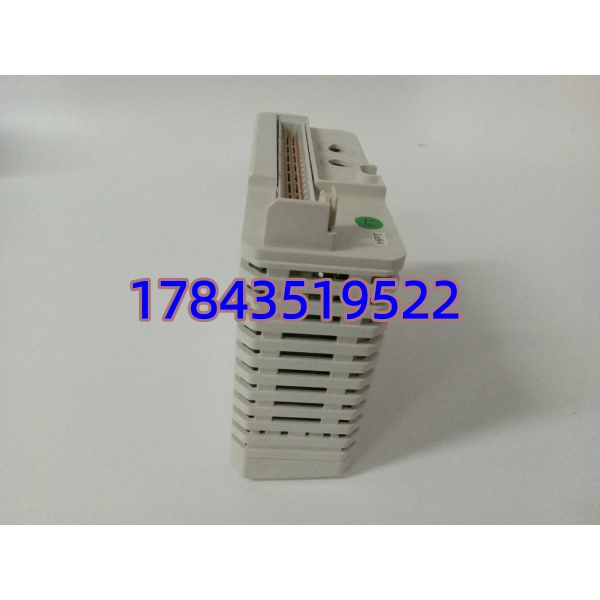

DCS画面上给调节阀设了50%，现场阀门纹丝不动——十有八九是AO卡通道失效或开路没被检出。ABB AO810V2（3BSE038415R1）就是干这活的：插在S800 I/O的端子单元（TU810/TU830系列）上，把AC 800M或800xA控制器算出的数字量转成8路标准4-20mA（也可配0-20mA），去驱动调节阀、变频器和定位器。
V2版比初代AO810抗EMI更强，开路诊断更灵敏——当回路断线（设定>1mA却无负载电流）主动上报通道错误，不用等工艺波动才察觉。14位分辨率（16384阶）、满量程精度±0.1%、≤2ms更新周期，过程工业闭环控制够用。最关键的是带OSP（Output Set to Predetermined state on error/fail）：通讯或模块供电异常时按组态把输出冻结/清零/置安全值，防阀门误全开全关引发工艺事故。
说白了这卡目前ABB还在产（S800 I/O现役件），不像07CR41那种已停产——但欧洲进口批次交期偶有波动，国内有备件商压的新件或欧仓New Surplus通常1–3工作日可调。
关键技术规格
- 制造商： ABB
- 订货号 (Article No)： 3BSE038415R1
- 型号： AO810V2（S800 I/O Analog Output Module, Version 2）
- 输出通道数： 8通道，单极性电流输出
- 输出信号范围： 0–20 mA / 4–20 mA（软件可配，每通道独立使能）
- 分辨率： 14 bit（16384步）
- 精度 (Accuracy)： 最大 ±0.1% FS（负载 0–500 Ω）
- 更新周期： ≤ 2 ms
- 输出负载电阻： ≤500 Ω（L1+供电）/ 250–850 Ω（L2+供电）
- 隔离方式： 通道组对地隔离（Groupwise isolated from ground），通道间不隔离
- 诊断功能： 开路检测(Open Circuit >1mA)、模块电源低压监测、循环自诊断、OSP安全输出预设
- 短路保护： 是（电流限制输出，防对地或+24V短路损坏）
- 外部24V供电电流消耗： 典型 245 mA（ModuleBus +24V ext）；+5V ModuleBus 约 70 mA
- 配套端子单元 (MTU)： TU810 / TU812 / TU814 / TU830 / TU833（Keying Code: AE）
- 工作温度： 0～+55°C（存储 -40～+70°C），IP20，DIN导轨安装
- 认证： CE / cULus C1 Div2 Zone2 / ATEX Zone 2 / ABS,BV,DNV,LR / RoHS
应用场景与行业案例
老系统升级或日常备件更换，这卡最常出现在带ABB 800xA或Freelance DCS的装置里。
- 石油化工/炼油装置 — 给精馏塔再沸器调节阀、加热炉风门执行器发4-20mA设定值，OSP功能在通讯闪断时把阀位锁在上次值而非归零，防止扰动。
- 火力发电厂辅机系统 — 给引风机/给水泵变频器送转速指令，现场电缆跑600m内不需加信号中继（模块驱动能力够）。
- 你柜子里现在插的是初代AO810（非V2），能不能直接平替？能——AO810V2引脚兼容同型号MTU，软件里确认固件支持后直接插，但建议趁停机把Control Builder里模块类型改成AO810V2以便启用增强诊断。
- 造纸/制浆漂白工段 — 高温高湿环境下模块G3级防腐涂层批次抗硫化物腐蚀，比普通商用卡寿命长得多。
- 市政污水/水处理 — 溶解氧控制回路的鼓风机导叶调节，反问一句：你的MTU上是用的TU830（带本安/隔离供电）还是TU810紧凑型？确认Keying Code AE匹配再下单，别买回来物理插不进。
真实微案例
南方某沿江热电厂#3机组DCS（ABB 800xA）大修后发现2#AO810V2第3、5通道输出飘移超±3%，原模块是2012年批次。采购从厦门保税仓调全新原装 AO810V2（3BSE038415R1，2023年欧产批次），顺丰次日达。停机窗口断开24V→拔出旧模块→核对MTU Keying→插入新模块→恢复24V→在线下装参数（无需重编译），全程22分钟。运行后通道精度回检0.05%，开路诊断功能验证正常。值长原话：”早该多备两块在库，这种通用AO卡一年坏一次都够呛，但坏了找不到比停机损失大多了。”
