描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 (Model) | AI880-1 (3BSE028587R1) |
| 制造商 (Manufacturer) | ABB |
| 所属系列 | S800 I/O 系统 |
| 通道数量 | 8 路模拟量输入 (AI) |
| 信号类型 | 单端单极输入，支持 0–20 mA / 4–20 mA |
| 输入阻抗 | 250 Ω（配合TU8xx MTU中的分流棒） |
| 分辨率 | 12位，高完整性采集 |
| 精度 | 最大 ±0.1% 量程 |
| 变送器供电 | 每通道内置限流供电，总最大 260 mA（需外部24V供电） |
| 系统供电 | 由 ModuleBus 24 V DC 提供（19.2–31.2 V 范围） |
| 功耗 | 约 2.4 W |
| 工作温度 | 0–55°C（紧凑安装时最高 40°C） |
| HART支持 | 支持与HART兼容仪表进行双向通信 |
| 安全认证 | 根据IEC 61508认证，适用于SIL3安全仪表系统 |
| 冗余配置 | 支持单/冗余配置 |
| 尺寸(宽×高×深) | 45 mm × 119 mm × 102/111 mm（含连接器） |
| 重量 | 约 0.15–0.2 kg |
| 安装方式 | 安装在S800 I/O机箱或MTU上 |
产品深度介绍

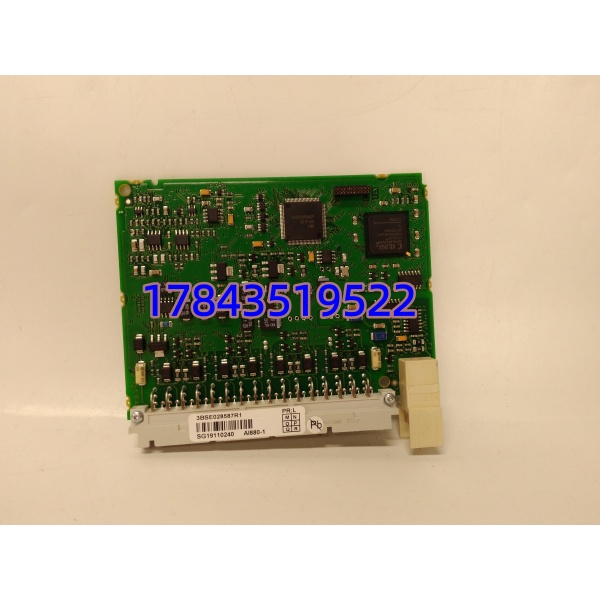

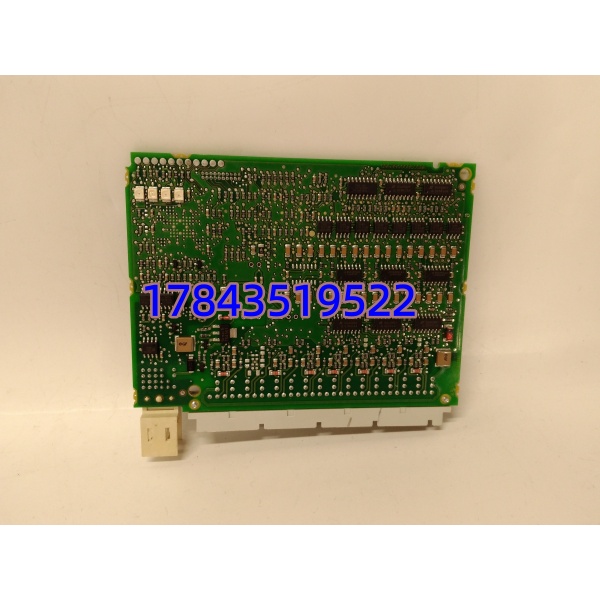

ABB AI880-1 (订货号 3BSE028587R1) 是ABB S800 I/O系统平台中的一款高完整性模拟量输入模块，是该系列在安全和非安全应用中兼顾精度与可靠性的选择 。模块将工业现场常见的4-20 mA信号转换为高分辨率数字值，通过ModuleBus背板总线与AC 800M控制器无缝交互 。
这款模块定位明确：需要高可靠性甚至功能安全的模拟量采集场景。它通过了SIL3等级认证，可用于安全仪表系统 (SIS) 的紧急停车回路 。同时模块支持HART协议透传，可在采集模拟量信号的同时，与智能变送器进行双向数字通信，便于远程配置和仪表诊断 。此外，模块支持1:1冗余配置，进一步提高了关键回路的可用性 。
应用场景与行业案例
工程痛点描述
在一个石油化工项目的安全联锁系统设计中，每个模拟量输入点都需要单独考量其故障模式。如果模块没有足够的自诊断能力，一个通道的故障就可能影响整个机架的数据。尤其在SIS系统中，I/O模块需要满足SIL等级要求。AI880-1支持“高完整性”采集模式，每个通道有独立的诊断功能，能检测断线、短路等故障，直接上报控制器触发安全动作，这是普通AI模块做不到的 。
典型应用场景
- 安全仪表系统 (SIS) – 紧急停车：用于化工反应釜的压力、温度安全联锁回路。模块的SIL3认证和自诊断功能确保安全回路可靠动作 。
- 关键过程控制 – 流量/压力调节：接入差压变送器或压力变送器信号，参与PID闭环控制。HART支持可实现变送器在线诊断和量程修改 。
- 发电行业 – 汽轮机/锅炉监测：用于锅炉炉膛压力、汽包水位等关键参数的4-20mA信号采集，要求高精度和快速响应。
- 油气管道 – 长输管线SCADA：泵站的压力、流量信号经RTU采集。AI880-1支持-25°C至+70°C的宽温工作范围，适应户外机柜环境。
