产品详情
· 型号：ACU-01B（3HNA024871-001 / 03）
· 品牌：ABB Robotics
· 系列：IRC5 Paint / PP RU / IRB5400-5500 喷涂系统
规格参数
| 参数项 | 规格值（空气控制版） | 规格值（PP RU CPU 版） | 备注 |
|---|---|---|---|
| 产品身份 | Air Control Unit（气控盒） | Application Control Unit（CPU 板） | 同型号 3HNA024871-001 跨两履历，以原柜为准 |
| 供电 | 24VDC ±10%，≤50W | 24VDC 背板，<15W | 气控版带电磁阀组功耗高 |
| 气路（仅气控版） | 入口 G1/4，出口多路 G1/8，0.5–10 bar，≈100 L/min | 不适用 | 内置调压阀+压力传感器 |
| 控制对象 | 雾化/扇面/冲洗空气+涂料计量阀 | 喷漆岛阀序、换色、杯转速逻辑 | 气控版出气，CPU 版出报文 |
| 通信 | CANopen 收 IRC5 指令，可选 Modbus RTU | 2×Eth + RS232/485 + PP RU 背板 | 版本 /03 决定固件兼容 |
| 处理器（CPU 版） | — | 32-bit RISC/x86 兼容，64–256MB RAM+Flash | 固化 PaintWare 子集 |
| 轴接口（非本版主业） | — | 不替代 ACU-01B 轴驱版（3HAC17484-6 系） | 别和 S4Cplus 轴板混 |
| 指示 | 气控版阀 LED；CPU 版 PWR/RUN/ERR/COM | 同左 | 换板看对应灯 |
| 安装 | 柜内 DIN 轨或机器人臂侧（气控） / PP RU 最左 CPU SLOT（CPU） | PP RU 机架指定槽 | 带电禁拔 |
| 尺寸重量 | 约 210×160×140 mm，3.66 kg（气控） | 约 220×150×40 mm，0.35–0.5 kg（CPU） | 收货先秤防发错身份 |
| 温度 | 0~+50/60℃ | 0~+55℃ | 机柜内 IEC 60721-3-3 3K3 |
| 防护 | IP54~IP65（气控，耐溶剂） | IP20（CPU，柜内） | 以原厂 COC 为准 |
| 生命周期 | IRC5 Paint 经典件进成熟后期，/03 新货按例外，流通靠 NOS+拆机测好 | 同左 | 版本号错配=不枚举 |
产品介绍

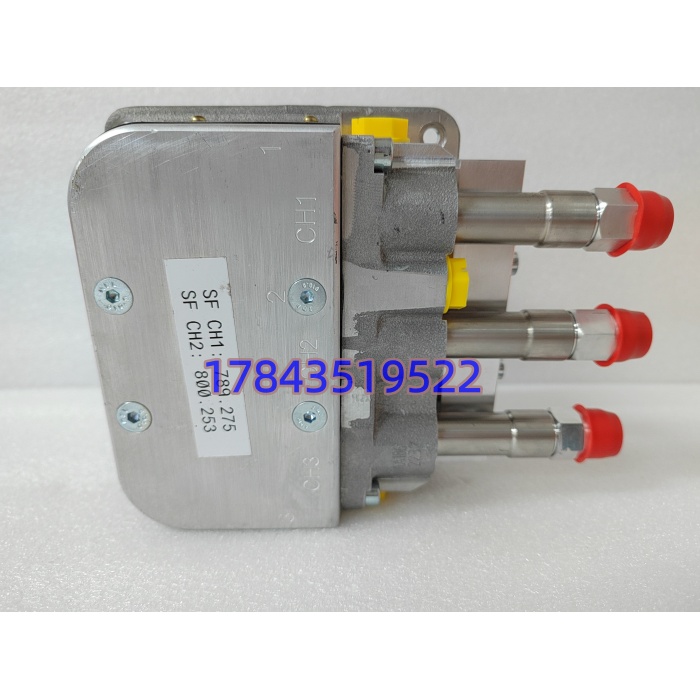

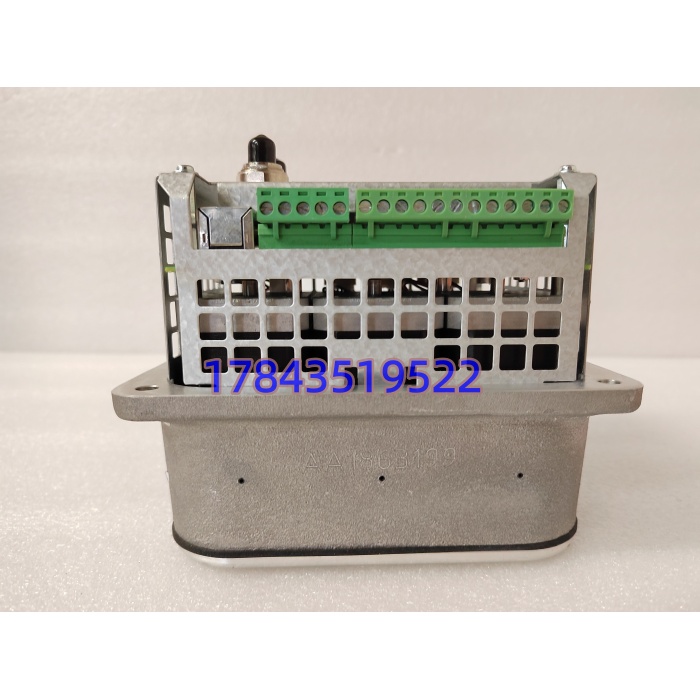

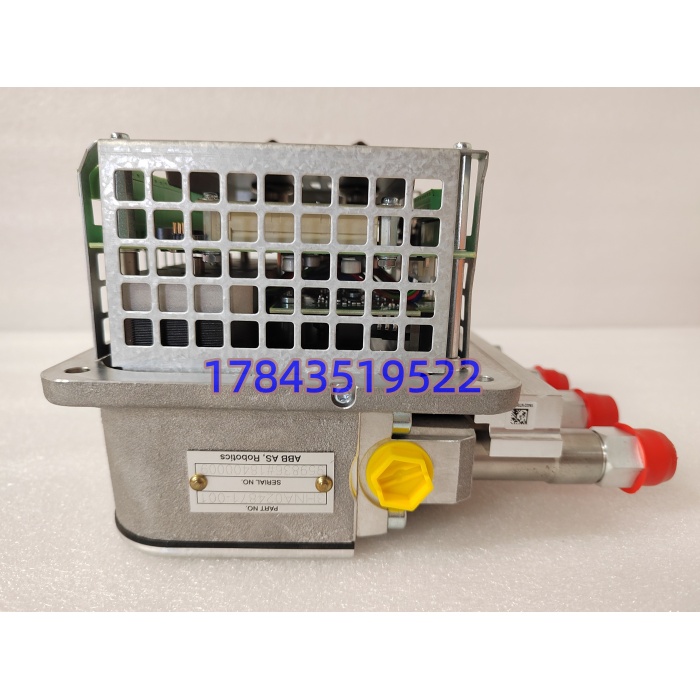

（F 历史生命周期验证切入）ACU-01B 这五个字在 ABB 机器人备件圈是个坑：3HNA024871-001 这个物料号同时背着两段命——一段是 IRB5400/5500 喷涂柜里的空气控制单元（盒式、带 G1/4 进气、三路出气、CANopen 收 IRC5 指令调雾化压力），一段是 PP RU 机架 CPU 槽里的应用控制单元（板卡式、跑 PaintWare 阀序）。采购单只写”ACU-01B”的，供应商发哪段都有可能，到货开箱才发现是 3.66kg 气盒子插不进 PP RU 槽，或者 0.4kg 板卡塞不进机器人臂侧气路块。某个 2015 年汽车厂涂装车间项目里碰过：IRC5 Paint 报”Air Pressure Dev”但主控制器没事，维护换了一块 PP RU CPU 版的 ACU-01B 上去，槽位识别但气压闭环全无——发错身份了。后缀 /03 不是装饰，它是硬件 Rev 锁，ABB 文档里 /03、/04、/06 的 CANopen 节点 ID 分配和 EEPROM 校准偏移不同，混插 RobotStudio 会报”Configuration Mismatch”甚至引导失败。
严格来说，用户给的”ACU-01B 3HNA024871-001 03″在市面流通以喷涂空气控制版为主（气控盒占九成现货），PP RU CPU 版同物料号但重量尺寸迥异。从 TCO 看，单块 NOS 几千到两万，比起涂装线停线一小时（整车厂节拍损失六位数+漆雾废枪清洗人工）简直零头。ABB 把涂装设往 OmniCore 迁，但存量 IRC5 Paint 产线还得跑十年，这件的策略是”先拍原柜确权再备”，别按网页摘要盲买。
应用场景与库存策略
喷涂系统失效最阴险：不是机器人报急停，而是雾化压力悄悄偏 0.3 bar，漆膜厚度从 18μm 滑到 15μm，质检班以为是涂料批次问题，三个月后客户投诉色差才倒查到 内部调压阀步进电机丢步。原厂 /03 尾货清零后，拆机件最怕 CANopen 节点地址和原柜冲突、EEPROM 里气压 PID 参数被清过。
- 汽车车身涂装线 Paint（IRB5500 旋杯喷涂）→ 非它不可（雾化/扇面空气闭环绑死 气控版，DSQC I/O 卡代替不了毫秒级 PID）→ ABC 分 A 类，单线备 1 件未上电冷备+供应商寄售 1 件气控版。
- 一般工业涂装（IRB5400 老线、双组分漆）→ 换色频次低 → 建议业主备 1 件，不占多资金。
- PP RU 柜 CPU 版身份（若原柜确为此身份）→ 备件到货必须做 RobotStudio 联机读版本号=/03、气压 5 点标定（2/4/6/8/10 bar 误差 <±0.05 bar），别信”灯绿即好”。
- 同厂多喷涂岛同源 → /03 与 /04 禁止混备（RobotWare 版本绑定）→ 备件 BOM 锁死”3HNA024871-001 /03 + 原柜 RobotWare 版本 + 气控版或 CPU 版二选一拍照存档”。
- 出口整车厂（含 ATEX 喷房文档链）→ 必须带原厂 COC 与 ATEX 组件声明 → 拆机件过不了 FAT，LTB 没赶上的走 ABB 机器人服务再认证。
真实案例：2023 年华东某合资车企涂装车间，晚班 IRB5500 旋杯雾化不稳，车身 B 柱流挂。 主控制器无 Fault，PaintWare 里 AirSetPoint 和 Feedback 差 0.4 bar。库存系统写” 备件 1 件”——翻出来是 PP RU CPU 版（0.4kg 板卡），插气控位长度不对。紧急从广州调气控版 3HNA024871-001 /03 拆机测好件，报价原厂价 3.2 倍，到货先断 24VDC+切气源，换上后 RobotStudio 读版本 /03 一致，做 2–10 bar 五点标定误差 0.03 bar，带空枪试喷 50 次无压力滞后再复产。反思：冷备件台账写””等于埋雷，必须锁”3HNA024871-001 /03 + 气控版（3.66kg/G1/4 入）或 CPU 版（220×150×40mm）二选一原柜照片 + RobotWare 版本 + 换板后气压标定 SOP”，并把”雾化偏先查 ACU 不是查涂料”写进喷涂故障树。
