描述
产品详情

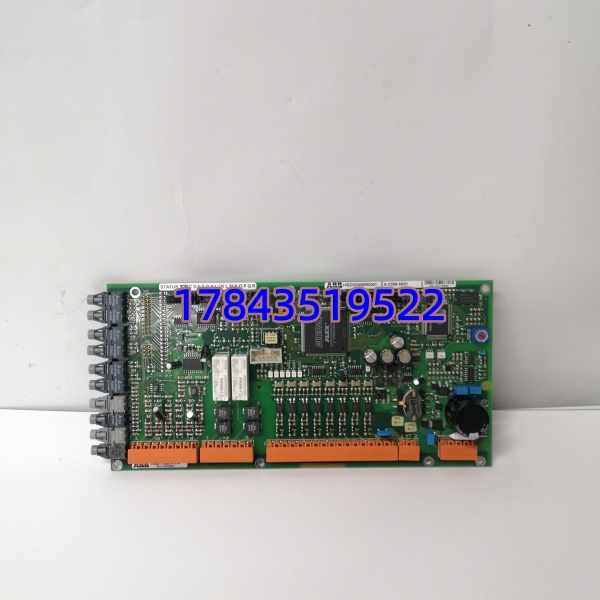

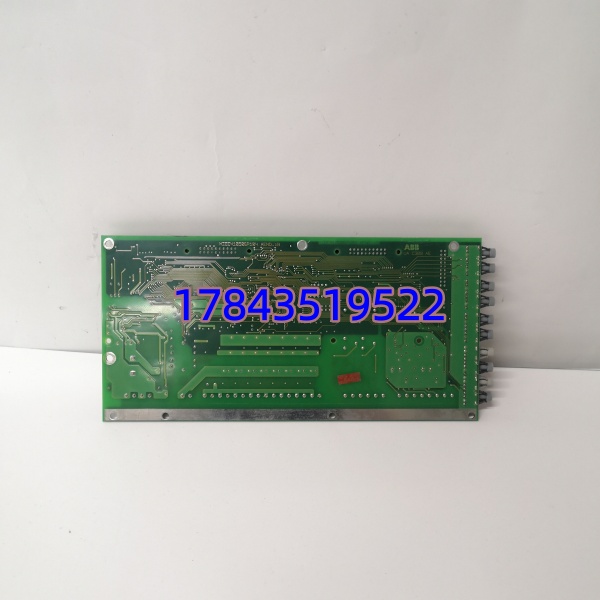

· 型号：AC389AE01（Order No. HIEE300888R0001，部分目录简写 AC389 AE01）
· 品牌：ABB
· 系列：Advant Controller 410 / 450 — AC389 Family Module (System I/O or Interface Board)
技术参数
| 参数项 | 规格说明（按 Advant 410/450 AC389 典型 I/O or Interface Module 描述，具体以实物标签为准） |
|---|---|
| 产品类型 | Advant Controller 410 / 450 本地 I/O 或系统接口模块（AC389 series）——可能为 DI/DO 16/32点 或 通信协处理板依子类型 |
| 完整型号 / P/N | AC389AE01，订货号 HIEE300888R0001（部分批次印 PCB 丝印 AC389 AE01 Rev x） |
| 适用控制器 | ABB Advant Controller 410 (AC410) / Advant Controller 450 (AC450) 本地槽位；部分应用见于 SDCS 驱动系统柜做通信接口（SDCS-COM-xx 近义） |
| 输入/输出规格(若为 DI/DO版) | 典型 16/32 ch 24VDC DI 或 8/16 ch 继电器 DO——严格来说以现柜拆下板功能为准（AC389 有纯 DI、纯 DO、混合及 Comm 版） |
| 通信接口(若为 Comm版) | 部分 AC389AE01 带 RS-232/485、Profibus DP Slave 或 CANopen 接口（依 Option 码——现场多数为 DI/DO 扩展或 Gate Way 轻量协处理） |
| 隔离方式 | 现场-背板 光电隔离 ≥1500 Vrms（DI/DO 版）；通信侧隔离依接口类型 |
| 状态指示 | 前面板 / 板载 LED — PWR、RUN、ERR、CHx Activity（依版本） |
| 热插拔 | 支持在线插拔更换（Advant 410/450 建议确认 CPU 在 Run 且无对该槽写访问时操作） |
| 供电方式 | 由 Advant 410/450 机架背板 5V/24V 逻辑供电（典型 ≤ 5W） |
| 编程/组态软件 | ABB Advant Master DCS / Control Builder A (for AC450) — I/O 需在 HW Config 中分配 模块类型 |
| 工作温度 | 0℃ ～ +55℃（控制室柜内；Conformal Coat 版可扩展） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH，非冷凝 |
| 安规/标准 | CE、UL 508 / EN 61131-2 |
| 安装方式 | 插入 Advant 410/450 本地 I/O 槽或指定接口槽（非 S800 远程机架），带锁定杆 |
| 尺寸/重量 | ≈ 160×30×220 mm / ≈0.2 kg |
产品介绍
在一条九几年建成的纸机 DCS（Advant 450）碰过——AC389AE01 做 24V DI 扩展采集干部断纸光电、涂布棒位，运行十四年后某组 8 点通道恒 1（现场线没问题），拆下发现光耦输入级漏电——老 Advant 本地 I/O 比 S800 皮实但光耦会老化。这卡干的活就是 Advant CPU 与现场开关量或通信外设的”桥头堡”：经背板与 CPU 交换过程映像，部分版本带简单协处理减负串口解析。故障模式一般是光耦漂移、背板金手指氧化或 NVRAM 配置丢失（极少）。
ABB 对 Advant 410/450 部分 I/O 及接口模块 Legacy/Discontinued（新线用 AC 800M + S800 I/O），在役老线躲不开。市面流通多为 NOS 及拆机测好，采购必要求插回原 Advant 410/450 机架识别正常 + (DI/DO版)带现场 24V 抽测通道读回正确 +(Comm版)CPU 识别及端口可 Open 截图。按 ABC 分类——若采集断纸/停机联锁 DI 或驱动关键 DO 归入 A 类，建议每 AC410/450 站或每 2–3 面同类机架备 1 件 Buffer Stock（注意与现网完整 P/N + 功能类型 DI/DO/Comm 一致）。TCO 算一次老线因 I/O 扩展失联导致降速或停抄改人工，不是单卡价。
替换与升级建议
✅ 直接替换
- AC389AE01 同完整 P/N（HIEE300888R0001）+ 同功能类型（DI / DO / Comm interface）——插回 Advant 410/450 槽位自动识别（可能需 Reload HW Config if EEPROM 空），无改线。
⚠️ 软件兼容（需改配置）
- 同外形 不同功能（如 DI 版替 DO 版）——物理插槽兼容但 HW Config 中模块类型不同，不可原位替补无改组态。
- Comm 版 ↔ DI/DO 版互混——绝对不可替补（一组态 Mismatch 报 Module Type Error）。
❌ 硬件不兼容
- S800 I/O（AI810 / DI810 etc.）——接口、背板定义、组态软件完全不同不可插入 Advant 410/450 本地槽。老线无 Pin-to-Pin 替补多靠库存 NOS。
