描述
产品详情
· 型号：5SHY5045L0020 / AC10272001R0101 / 5SXE08-0167
· 品牌：ABB
· 系列：ACS 6000 / HVDC Light
规格参数
| 参数项 | 5SHY5045L0020 (IGCT) | AC10272001R0101 (组件套件) | 5SXE08-0167 (门极驱动) |
|---|---|---|---|
| 产品定位 | 高压 IGCT 功率开关 | 压装式功率组件（含 IGCT+散热+压装） | IGCT 专用门极驱动板 |
| 电压等级 | 4500V 阻断 (VDRM) | 配套 6500V 级器件 (依配置) | 驱动侧耐压 ≥12kV RMS |
| 电流等级 | 4000A 通态 (IT(RMS)) | 1000A 持续 / 65kA 峰值 (10ms) | ±15V/-8V 驱动，±10A 峰值 |
| 封装形式 | 压装式 (Press-Pack) | 压装组件 + 水冷板 + 夹紧结构 | PCB + 光纤接口 + 驱动端子 |
| 开关特性 | 硬关断，无缓冲电路 | 集成水冷流道，热阻 <0.01K/W | 开通/关断 <2μs，DESAT <1μs |
| 冷却方式 | 强制水冷 (去离子水) | 强制水冷，流量 8–12 L/min | 传导散热 (靠柜内风道) |
| 控制信号 | 门极触发脉冲 | N/A | 光纤输入 (HFBR)，TTL 电平 |
| 保护功能 | 内置反向阻断 | 温度监测、水压监测 | DESAT、过流、欠压、软关断 |
| 安装要求 | 压装力 40–60kN (依手册) | 机架导轨 + 水冷快接头 | 功率柜内专用插槽 |
| 工作结温 | -40~+125℃ | 水冷入口 ≤40℃ | -20~+70℃ (板级) |
| 失效模式 | 短路失效 (Fail-Short) | 漏水/过热报警 | 驱动故障 → 封锁脉冲 |
| 停产状态 | 老站续命件，新项目推 HiPak IGBT 4500V | 同左 | 同左，翻新件居多 |
| 关联模块 | GDD360C (驱动接口)、UDD406A (副控)、PPD113B01 (主控制器) | — | GDD360C、XDD501A101 |
产品介绍

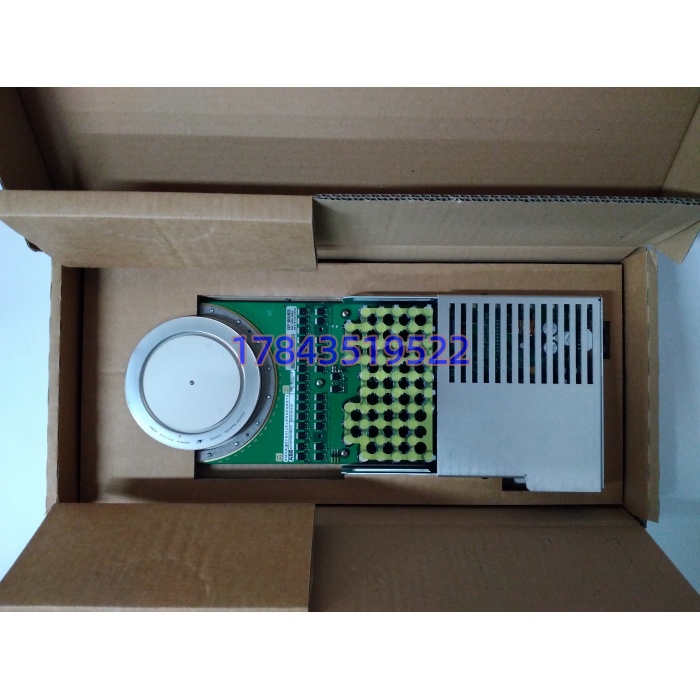

这三件套是 ABB 中压传动和 HVDC 系统里”真正扛千瓦级功率”的铁三角。5SHY5045L0020 是主角——一颗 4500V/4000A 的 IGCT，压装在两个散热片之间，靠巨大的机械压力保证硅片和钼片之间零空隙接触。它不像 IGBT 那样需要缓冲电路，硬关断能力让它关断时电压尖峰极小，这是 ABB 在中压传动领域碾压竞争对手的核心武器。AC10272001R0101 是这颗 IGCT 的”家”——包含压装框架、水冷板、均压环、温度/水压传感器在内的完整组件，买它等于买了一整个功率单元的物理载体。5SXE08-0167 是 IGCT 的”教练”——把控制板来的光纤脉冲变成 ±15V/-8V 的门极驱动电流，同时在微秒级监测退饱和状态，一旦 IGCT 开始失控立刻封锁脉冲。
和 IGBT 比，IGCT 的优势是通态损耗极低（1.15V vs IGBT 的 2–3V）、关断能力极强（硬关断无需吸收电路）、短路失效模式安全（fail-short 而不是 fail-open）；劣势是驱动功率大、门极回路复杂、压装工艺要求变态。坦白讲，这套东西在现场的存在感像心脏——平时没人想起来，一旦 5SHY5045L0020 炸了，整柜几十万的设备跟着陪葬，停机损失按小时算百万起步。现在采购 90% 是 ACS 6000 老轧机传动十年大修，发现 IGCT 漏电流增大或 5SXE08-0167 的 DESAT 误动频次上升的预防性更换。
应用场景与行业案例
我在现场遇到过最惊心动魄的”压装力不足”：某钢厂 2050mm 热连轧 R1 主传动 ACS 6000，运行第 7 年时 5SHY5045L0020 在一次堵转时炸裂。拆柜检查发现 IGCT 表面有局部过热发黑的痕迹，追溯上次更换记录发现是五年前外包队伍换的，压装力只打了 35kN（规范要求 52±5kN），而且没做压装力复检。低压力下硅片和钼片之间微观上存在气隙，热阻增大导致局部热点，堵转时 4kA 电流持续 2 秒就把薄弱点烧穿了。这种故障自诊断只报”IGCT Failure”，不告诉你压装力不够，得靠事后拆解才能定位。换完新 IGCT + AC10272001R0101 全套组件，ABB 原厂工程师带着液压压装机到场，52kN 分三步加压、保压 5 分钟、复测接触压降 <0.5mV，才算合格。
典型场景：
- 热连轧主传动：ACS 6000 三电平 NPC，每相 4 个 AC10272001R0101 组件串联，共 12 颗 5SHY5045L0020，总功率 12MW，轧制力 5000 吨。
- HVDC 换流站：HVDC Light 系统，5SHY5045L0020 做换流阀核心器件，直流电压 ±150kV，单阀 100+ 颗 IGCT 串联。
- 矿山球磨机变频：8MW 同步电机软启动，AC10272001R0101 组件耐受启动电流 6kA（10 秒），5SXE08-0167 做门极保护。
- 海上平台压缩机：变频驱动柜内 5SHY5045L0020 耐盐雾，-40℃ 冷启动正常，水冷系统防海水腐蚀。
- LNG 厂冷剂压缩机：ACS 6000 连续运行 5 年不停车，年度维护只做水冷系统离子检测和 5SXE08-0167 的光纤清洁。
真实案例：渤海某 FPSO 发电模块，ACS 6000 运行第 8 年，5SXE08-0167 的 DESAT 灯偶闪红，但 IGCT 没炸。仪控班蹲守一周，用示波器抓门极波形，发现每次闪灯都发生在压缩机加载瞬间（电流从 2kA 跳到 4kA 的 200ms 窗口）。分析波形发现开通时刻门极电流峰值从正常的 8A 跌到 5A，原因是 5SXE08-0167 上的一颗驱动级电容 ESR 从 0.1Ω 漂到 0.8Ω，高 di/dt 下驱动能力不足导致开通拖尾延长，表观上像退饱和。机柜备件架有同 Rev 5SXE08-0167 未拆封，停机传动柜总电源、拔旧插新（不支持热插拔），DriveWindow 联机确认门极波形恢复正常，25 分钟恢复。电气主任说：”5SXE08-0167 这东西，驱动级电容十年不坏，坏的是 ESR 漂移。IGCT 没炸不等于驱动板没问题，DESAT 灯闪一次就该换，别等炸了再后悔。备件单里 5SXE08-0167 和 5SHY5045L0020 必须配比备，但更重要的是每次换 IGCT 必须找原厂或授权服务商压装——压装力差 10kN，几个月后就是一颗炸弹。”
