描述
产品详情

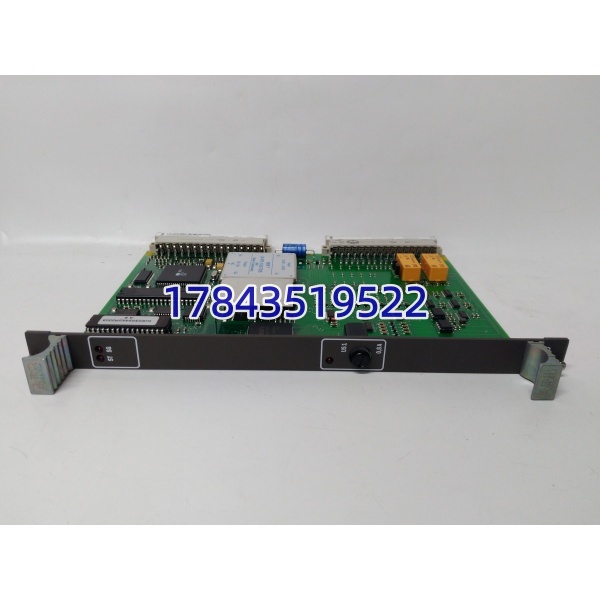

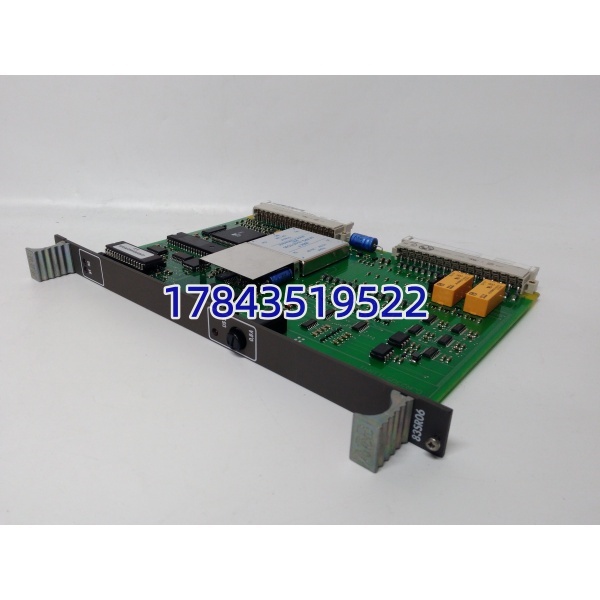

· 型号：83SR06B-E（完整物料号 GJR2395400R1210）
· 品牌：ABB（Bailey / Process Automation — Procontrol P-series）
· 系列：ABB Procontrol P13 / P14（亦用于 Symphony Plus 经适配机架）
规格参数
- 模块名称：83SR06B-E Logic Input Module（Digital Input, 16-Channel）
- 完整 Order Code：GJR2395400R1210
- 适用系统：ABB Procontrol P13 / P14 DCS；部分 Symphony Plus 经兼容适配器/机架亦可组态（以 CBF/Composer 工程文件支持为准）
- 输入通道：16 路独立，单端共参考（Common 侧通常接 0V 或 +24V 依接线图）
- 输入类型：无源干接点（Dry Contact）或 24 V DC 湿接点（Wet Contact，需外部激励电压经现场开关返回模块）
- 输入电压范围：标称 24 V DC（典型工作 18~30 V DC 逻辑 HIGH；< 5 V DC 或开路 = LOW）
- 输入电流：典型 2~5 mA @ 24 V DC（依版本）
- 隔离方式：通道组光电隔离（现场侧 ↔ 逻辑侧），隔离耐压 ≥ 500 V AC（典型 1500 V AC 测试）
- 滤波/去抖：硬件+软件滤波，典型 2~20 ms 可组态（防触点抖动）
- 状态指示：每通道 1× LED（亮=逻辑 1 / 接点闭合），模块 OK / Fault LED
- 背板供电：由 Procontrol P13/P14 机架背板提供 +5 V DC（逻辑）及 +24 V DC（现场侧参考，部分版本需外部 24V 现场电源接入端子排）
- 响应时间：典型 ≤ 10 ms（滤波关）～ 可组态至 100 ms
- 热插拔：支持在线插拔（系统运行时更换，建议确认不影响关键联锁后操作）
- 接线方式：通过机架后部针型连接器对接现场端子块（Procontrol TB 系列端子排），前维护不可见需查端子图
- 工作环境：-25℃～+70℃｜存储 -40℃～+85℃｜湿度 5%～95% 非凝露
- 认证：CE、cULus、符合 IEC 61131-2 / IEC 61000-6-2 EMC
- 机械：标准 Procontrol P 系列插卡尺寸（约 305×120×25 mm）｜重量 ≈ 0.9～1.2 kg
产品介绍
83SR06B-E（GJR2395400R1210）是 ABB Procontrol P13/P14 DCS 的 16 通道数字量输入卡，专门接现场泵运行/停止反馈、阀门全开/全关限位、就地急停按钮、继电器辅助接点等开关量。它和 Procontrol 处理器模块（如 83PUxx / 81PRxx）通过机架背板通信，组态在 CBF（Control Building Framework）或 Symphony Plus Composer 里做点定义——不需要额外编程，只配滤波时间和报警使能。
坦白讲 Procontrol P 系列是 ABB 收购 Bailey 后的经典平台，很多 90 年代投运的电厂化工厂至今还在跑。这卡故障率低，真坏一般是现场强电感应致光耦击穿或背板簧片氧化。有一点要注意：83SR06B-E 是 Procontrol P 机架专用，不能插进 Symphony INFI 90 的 NPM 机架（虽外形近似但背板引脚不同），采购前确认你们机柜是 Procontrol P13/P14 而非 INFI 90——两系统模块外观像但互不兼容。
应用场景与行业案例
我在现场遇到最典型的问题是化工厂 ESD 阀门全关限位在 DCS 偶发”闪 1 又回 0″，查下来是 DI 卡某通道光耦漏电阈值漂移，换 83SR06B-E 解决。老厂 Procontrol 柜十年以上建议每轮大修抽检 DI 卡通道一致性。
典型场景：
- 燃煤/燃气电厂 Procontrol P14 系统：采集汽机/锅炉侧主汽门关闭限位、给水泵运行反馈、MFT 继电器柜辅接点进 83SR06B-E。
- 炼化装置 ESD 辅接点监视：现场紧急关断阀位置开关（NO/NC）经安全栅进 DI 卡，做 ESD 动作确认与首出记录。
- 水泥/造纸过程控制 DI 采集：电机就地 Stop/Start 按钮状态、拉绳开关、跑偏开关反馈。
- 老厂 Symphony Plus 改造保留 Procontrol I/O 站：通过网关或兼容机架继续挂 83SR06B-E，延长资产寿命。
真实案例：西南某 2×300MW 自备电厂 #1 炉 Procontrol P14 柜夜班报”Furnace Purge Proving Lost — Limit Switch Abnormal”，追查是 83SR06B-E Slot 5 第 12 通道（二次风门全关限位）持续高电平——现场限位实际已关。交叉把限位线移到同机架 Slot 7 空闲通道后信号正常，确认原 Slot 5 通道光耦失效。趁小修窗口断电拔出旧 83SR06B-E（记槽位号！），插新件上电，CBF 自动识别（或需 Reload I/O Config），所有 16 点 OK 灯亮。老师傅说——早几年就该把这套 P14 I/O 卡列入轮换备件清单。
