产品详情

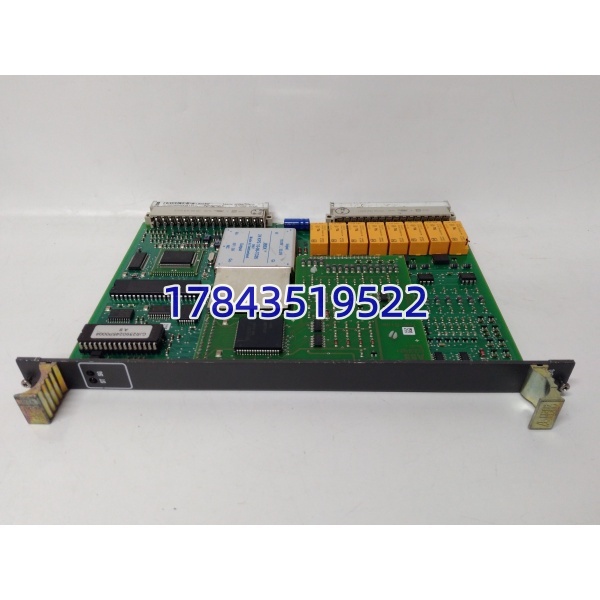

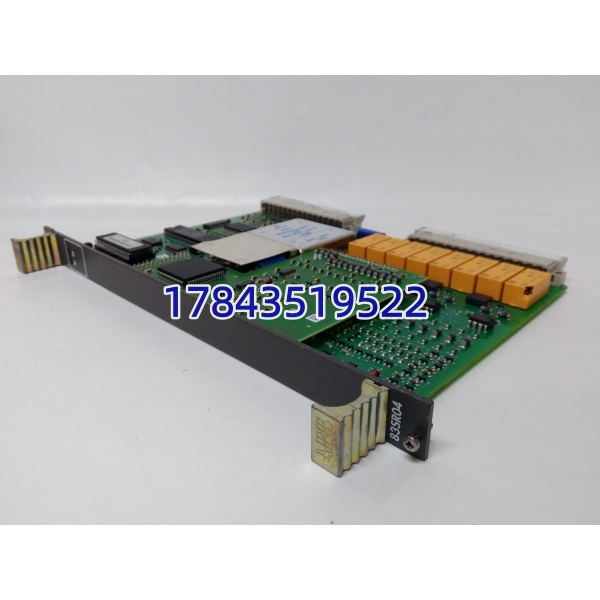

· 型号：83SR04C-E（完整订货/物料 GJR2390200R1411，关联 GJR2390211R45）
· 品牌：ABB
· 系列：Procontrol P13 / P14 System — Binary Control / Universal Module (83SR series)
规格参数
- 模块类型：Procontrol P14 二进制控制模块 / 通用可编程 I/O 模块（83SR04C-E）
- 系统兼容：Procontrol P14 多功能处理站（Multifunction Processing Station, MPS），部分可向下兼容 P13
- 功能模式：二元控制（Binary Control）、简易模拟量控制、信号调理（Signal Conditioning），通过 PDDS 下装功能块配置
- 本地 I/O（典型 83SR04C-E 配置，以实际 BOM 为准）：4 路数字量输入(DI) + 2 路模拟量输入(AI, 0–10V/4–20mA 二选一) + 多路数字量输出(DO，常见 8 或 16 点固态/继电器型经端子块引出)
- 程序存储：板载 EEPROM / 非易失存储器，掉电保持用户逻辑与参数设定
- 通讯接口：Procontrol 站总线（Station Bus），与处理站主 CPU 通讯，支持过程数据/诊断/强制
- 自动寻址：插入多功能站底座后自动分配模块地址（由底座槽位决定）
- 供电电压：+24 V DC（操作电压，由处理站底座或外部电源端子提供），内部生成接口电压 US11/US21…
- 功耗：典型约 8–15 W（依输出负载配置）

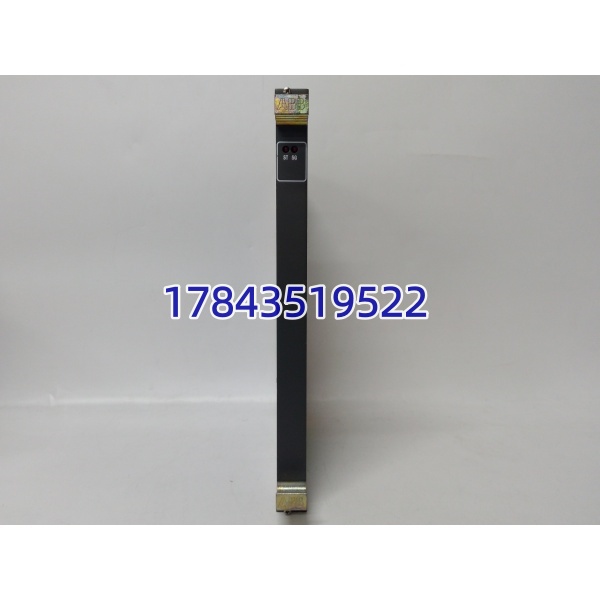

- 诊断：前面板 ST(系统故障)/SG(模块故障) LED，内部校验位自检，故障代码可读回处理站
- 循环时间：可选 5 / 10 / 20 / 40 ms（依工程组态设定）
- 隔离：现场 I/O 与逻辑侧光电隔离
- 安装方式：插入 Procontrol P14 多功能处理站专用底座（如配对应端子块 BT…系列）
- 工作温度：-20 ～ +60℃（部分资料 -25～+70℃，以手册为准）
- 存储温度：-40 ～ +85℃
- 湿度：0–95% RH 非凝露
- 尺寸（参考）：约 261×20×198 mm（H×W×D），净重 ≈0.5 kg
- 认证：CE，符合 IEC 61131相关标准，TÜV 适用（非 SIL 认证模块，属过程控制级）
产品介绍
83SR04C-E 是 ABB Procontrol P14 系统里经典的”小而强”二进制控制模块——它本身带一点 EEPROM 能存简单顺序逻辑（非全功能 PLC），主要任务是把处理站下发的控制命令转成 DO 驱动现场电磁阀/电动门，同时采集 DI/AI 反馈回站总线。和纯 I/O 卡不同，它可以跑一些本地联锁和小逻辑，减轻处理站扫描负担。
坦白讲，Procontrol P14 在国内存量不少但新人碰得少，最大的坑是以为它是普通 DI/DO 卡直接插背板——它必须插 P14 多功能处理站的专用底座（带端子块），不兼容 Advant OCS 或 AC800M 机架。换件时新模块是空 EEPROM，要用 PDDS（Process Data Distribution System）从处理站下装原模块配置或工程备份，插上去不会自动有逻辑。
应用场景与行业案例
痛点：老电厂/化工厂 Procontrol P14 系统控制磨煤机液压站、给水泵再循环阀等辅机，原 83SR04C-E 老化报 SG 故障，处理站无法强制输出导致辅机无法远操。整机换多功能站代价大，只换模块最经济——但必须确认底座型号匹配且工程备份在手。
典型场景：
- 火电厂 — Procontrol P14 控制磨煤机分离器、给粉机启停、液压油站电磁阀（二元控制+反馈）
- 化工/炼油 — 装置区辅机顺序控制（三步控制模式），本地做简易联锁减网络负载
- 老厂延寿 — 原 P14 多功能站增/换 83SR04C-E 模块，保持端子接线不变
- 信号调理 — 将现场 4–20mA 或热电偶信号做线性化/限值报警再送处理站
真实案例：
某 300MW 机组给水泵再循环液控阀 Procontrol P14 柜报”Module SG”无法操作，查是 83SR04C-E EEPROM 校验错。因阀位反馈参与保护联锁不能久停，先切旁路强制开再更换——新模块插底座，PDDS 联机下装备份配置（含二元控制功能块和 IO 映射），约 5 分钟恢复。老师傅说——幸亏三年前导出过 .pds 文件，不然现场从头组态得折腾半天。
