产品详情

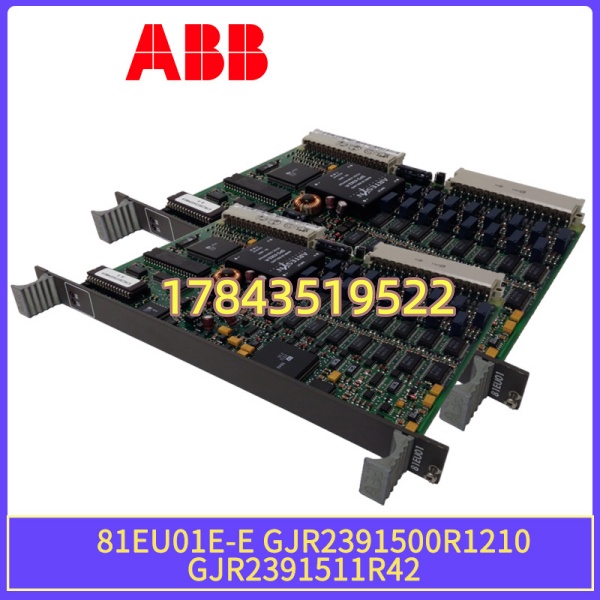

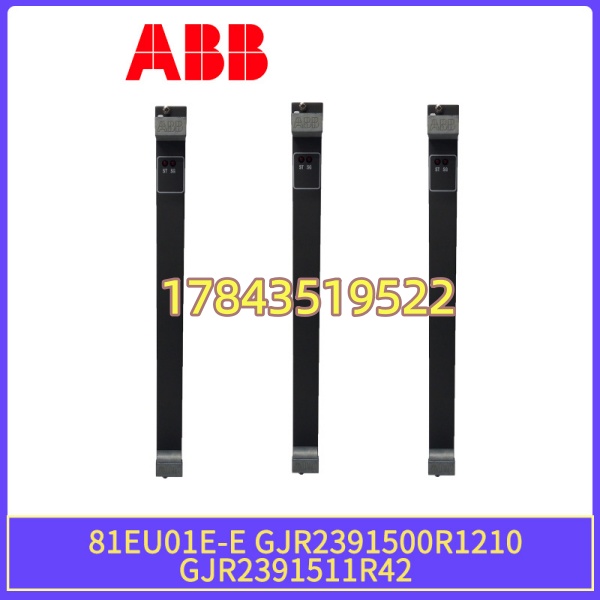

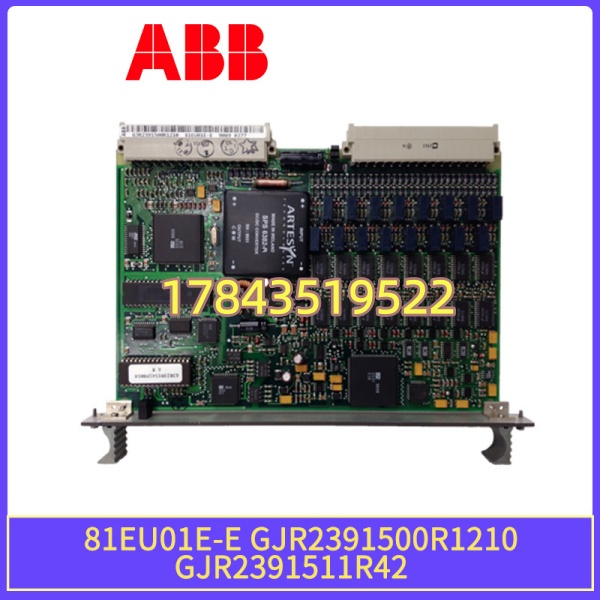

· 型号：81EU01E-E（完整订货号 GJR2391500R1210）
· 品牌：ABB
· 系列：S800 I/O / Procontrol P14 — 通用输入模块（Universal Input Module, UIM）
规格参数
- 产品代号：81EU01E-E
- ABB物料号：GJR2391500R1210（关联参考 GJR2391511R42 为同类/替代变体，需核对底座兼容性）
- 模块类型：通用输入模块（UIM），16通道独立软件可组态
- 适用系统：ABB S800 I/O（挂AC 800M via CI854/CI867等）、ABB Procontrol P13/P14站总线系统
- 输入通道数：16路，每通道可独立设定信号类型
- 支持信号类型：4–20mA / 0–20mA（有/无断线检测）、0–10V DC、±10V DC、RTD（Pt100/Pt1000/Ni100等）、热电偶（J/K/T/E/N/R/S/B型）、24V DC数字量（干/湿接点、NAMUR近接开关）
- 分辨率/精度：16位A/D，模拟量基本精度典型±0.1%～±0.5% FS（依信号类型及量程，以手册为准）
- 输入阻抗：电流模式 ≤50Ω（典型），电压模式 ≥1MΩ，数字量模式 4.7kΩ（24V DC）
- 隔离：通道与系统背板总线间光电/电气隔离（Galvanic Isolation），通道组分隔离
- 供电：+24V DC（来自S800机架背板或外部辅助电源，依底座类型），功耗约3.4～11W视通道配置
- 诊断功能：断线检测（电流/RTD）、短路指示、限值监视（每通道可设上下限+迟滞）、干扰标志
- 组态存储：参数存EEPROM，断电不丢失；最多5个独立校正/滤波算法
- 安装：插入式安装于S800 I/O站底座（如TU8xx系列端子单元配合CI模块），DIN导轨固定
- 工作环境：0～+60℃（部分资料标-20～+60℃视固件版），5～95% RH非凝露，IP20（柜内）
- 认证：CE、UL、cUL，部分版本符合ATEX/IECEx Zone 2本质安全（NAMUR输入时需核对证书）
产品介绍
81EU01E-E是ABB S800 I/O家族里那块”什么都能接”的通用输入卡。16个通道硬件完全一致，接压力变送器4–20mA还是Pt100热电阻甚至24V限位开关，全靠Control Builder M / Composer里给每个通道下参数——不用为了少数几个温度点另买AI模块，也不用因信号类型改了换卡。内部16位A/D加软件滤波，能把现场抖动的电磁噪声压下去。
和专用8通道AI比，它密度高一倍成本更低，但坦白讲组态要仔细——通道类型设错（比如把TC设成电流）读数会乱且不易一眼发现。它必须配ABB S800 I/O底座和CI通信接口模块使用，不能直接插ControlLogix或S7机架。老Procontrol P14系统也用它，兼容性跨度大，是电厂化工厂常备的通用备件。
应用场景与行业案例
痛点切入：
老厂改造时现场信号类型杂——同一柜子既有4–20mA压力、Pt100温度还有阀位回讯干接点。按传统做法得备AI、TCI、DI三种卡各若干块，结果某类卡常年闲置某类不够用。81EU01E-E一块卡通吃，备件种类砍掉三分之二，紧急换件不用翻三种手册。
典型场景：
- 火电厂辅机控制 — 锅炉给水泵温度(RTD)+出口压力(4–20mA)+轴承振动(0–10V)+启停回讯(24V DI)，全在一块UIM上
- 石化/化工装置 — 现场NAMUR近接开关（本质安全区需核对Ex证书）+ 分析仪表4–20mA，软件组态切换不用换硬件
- 水处理/污水 — 溶解氧DO探头4–20mA与pH电极mV信号混用，同一机架不同UIM通道分别设
- 造纸/食品 — 蒸汽压力变送器与蒸煮罐Pt100温度同柜采集，减少I/O柜槽位占用
真实案例：
华东某自备电厂化水车间，原设计用8通道AI×2 + DI×1采阴阳床液位、出水导电率、泵运行状态。运行十年后AI-1通道漂移超差报”信号超量程”，库房只剩一块81EU01E-E拆机件。把原AI和DI全撤掉，导电率(4–20mA)接CH1-2、液位(4–20mA)接CH3-4、Pt100温度计接CH5-6(需2线配置)、泵运行回讯(24V DI)接CH7-8，其余留空。Control Builder里重组态下载，十分钟恢复。老师傅说早知道当初全用UIM，备件只留这一种。有一点要注意——RTD接线方式（2/3/4线）必须在软件里选对，选错温度会偏高或偏低几度。
常见问题解答 (FAQ)
Q1：支持热插拔吗？在线能直接拔换？
I/O架构支持RIUP（带电插拔），前提是系统已使能热插拔且模块处于正常运行态。拔之前确认有无”模块丢失”报警会影响控制回路——建议对有参与联锁的通道先做好旁路或选择窗口期操作。插上新模块系统自动重读EEPROM配置。
Q2：GJR2391511R42和GJR2391500R1210能互换吗？
通常是同类UIM不同硬件版本/区域代码，大多可互换但需核对：①底座类型兼容（TU8xx型号），②固件版本是否在系统支持范围，③Ex认证是否满足现场Zone要求。换前拍照记录旧模块正面标签比对。
Q3：程序或参数会丢吗？换模块要重新下装工程吗？
参数存在模块EEPROM里随模块走。新模块空片无配置——必须从工程师站Download配置（或系统自动从冗余CI模块同步，视800xA设置）。控制器主程序不需重编译，只传I/O配置。
Q4：能接第三方PLC/DCS吗？
不能直连。它只走 I/O站总线经CI854/CI867等接口模块与AC 800M或Procontrol通信。要进S7或Logix得通过Profibus DP或Modbus TCP网关挂在CI模块后面，不能直接插第三方机架。
Q5：如何鉴别拆机件好坏/翻新？
看序列号能否在ABB服务系统追溯；检查背部金手指有无烧蚀氧化（老柜积尘受潮常见）；上机架后所有通道绿灯应按组态状态亮/灭，未接信号时AI通道应报”低于量程”或正常值（短路跳线测试）；要求卖家提供通道测试截图（用信号源打4mA/20mA/Pt100模拟值读回验证）。
