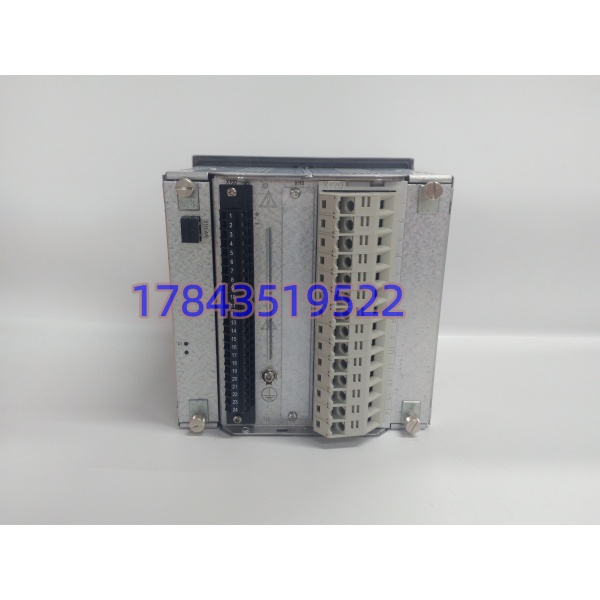

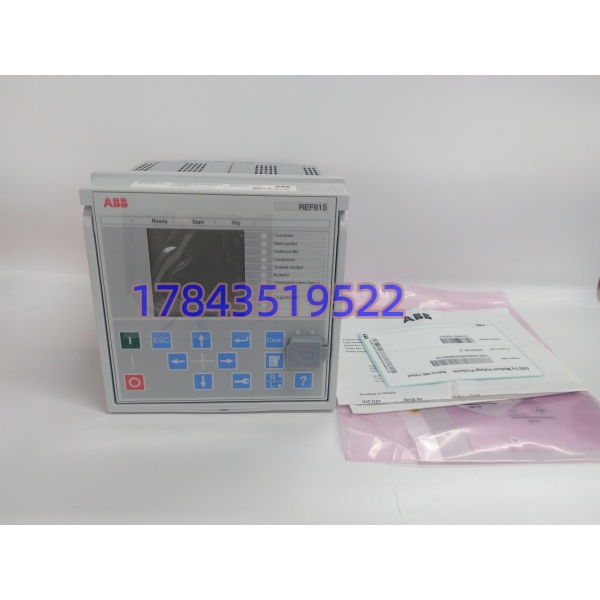

REF615E-E (订货号 7700080612, 完整型号代码 HBFAABAANAA4BNA11E) 是ABB Relion® 615系列的一款紧凑型馈线保护测控装置 。在10kV/35kV中压配电系统里，这东西就是馈线回路的“看门狗”——集保护、控制、测量、录波、通信于一体，一台设备顶过去好几台分立元件 。

这个型号代码里的“E”代表增强版(Enhanced)，搭载了32位高性能微处理器，运算速度和逻辑灵活性比基础款有明显提升 。“HBFAABAANAA4BNA11E”这串字母数字组合包含了装置的详细配置信息——保护功能配置、CT/VT规格、通信接口选型等都在里面。如果搞不清每个字符代表什么，直接对着手册查就行，或者找供应商要一份选型说明 。

保护功能方面，标准配置包含三段式相间过流保护、接地故障保护(方向/非方向可选)、过压/欠压保护、频率保护、热过载保护、断路器失灵保护、自动重合闸等 。速断保护动作时间≤20ms，切除短路故障够快 。接地保护灵敏度可以做到很高，在经消弧线圈接地或不接地系统里也能可靠检测高阻接地故障 。另外还有个实用的功能——可选配弧光保护，通过额外传感器实现对开关柜母线室、断路器室的弧光快速检测 。

通信方面，它原生支持IEC61850标准，包括MMS报文和GOOSE快速通信 。双以太网口设计可以实现HSR/PRP冗余组网，这东西在智能变电站里几乎是标配 。同时兼容Modbus、DNP3.0、IEC 60870-5-103等传统协议，老站改造时不用把整个通信系统推倒重来，能省不少事 。

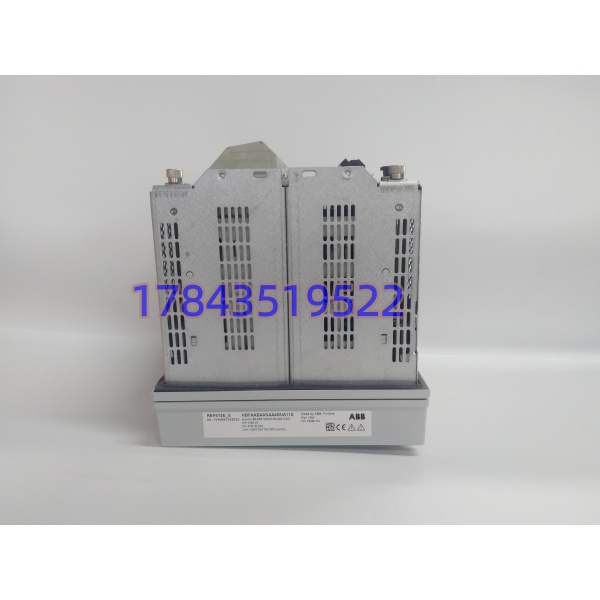

硬件设计上，采用无风扇、全密封结构，宽温设计(-25°C~+70°C)，在配电室那种有温度变化、有粉尘、有电磁干扰的环境里，装上基本不用操心散热和积灰的问题 。

应用场景与行业案例

这东西装在哪、干什么用？

REF615E-E是直接装在开关柜面板上或者DIN导轨上的。进线柜、出线柜、母联柜、电容器柜、站用变柜——凡是10kV/35kV中压配电的馈线回路，都可能有它的身影 。

它干的事说白了就四件：

• 保护：电流过大或者接地了，它判断是否该跳闸
• 控制：远程或本地分合断路器
• 测量：实时看电流、电压、功率这些数据
• 通信：把数据上传到后台，把后台的指令接下来

跟传统的电磁式继电器保护比，这台设备的保护定值可以在软件里随便调，不用换整定插头。故障录波和事件记录功能能还原故障瞬间的情况，排查问题事半功倍 。

典型应用场景

1. 公用变电站 – 10kV出线馈线保护
   城市配电网的10kV开关站、开闭所，每条出线回路装一台。相间短路和接地故障的快速切除，配合重合闸功能，瞬时性故障自己能恢复，不用等人工送电 。
2. 工业配电 – 车间回路保护
   冶金、石化、水泥、造纸这些工厂的配电室，进线和出线回路都用它。工厂环境电磁干扰大、负荷波动猛，它比通用型保护装置扛得住 。
3. 轨道交通 – 牵引供电系统保护
   地铁、轻轨的牵引变电所，直流或交流牵引供电的回路的保护和测控也用它。供电可靠性要求高，出问题就是停运 。
4. 新能源 – 风电场/光伏电站升压站
   风机或光伏板汇集后升压到10kV/35kV并网，出线侧配置REF615E-E做保护。新能源场站通常偏远，无人值守，远程监控和通信功能是刚需 。

一个常见的替换陷阱

这个产品在电力系统里用了很多年，备件替换需求不小。有个问题经常遇到——固件版本差异。

之前碰到一个电厂配电改造，现场一块REF615坏了，采购从渠道商那里买了一块同型号的备件。装上之后能开机，但后台系统死活读不到保护定值，一直报“通信超时”。

查了半天发现，旧模块固件是V2.8，新模块是V3.1，IEC61850的数据模型有细微变化，后台的IED描述文件(CID)不匹配，导致通信握手失败。最后是重新用PCM600软件把新模块的ICD文件导出来，再配置到后台系统里才解决——多花了半天时间。
