产品详情

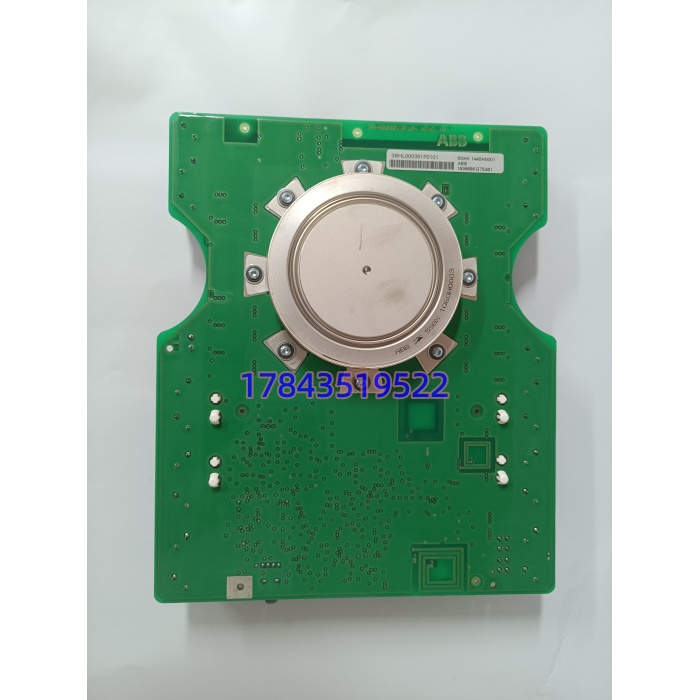

· 型号：ABB 5SHX1445H0001（IGCT功率模块，订货号3BHL000391P0101，组件/图纸号3BHB003230R0101，配套门极驱动5SXE05-0152）
· 品牌：ABB
· 系列：5SHX系列 IGCT（集成门极换流晶闸管），ACS 5000/6000中高压变频器功率单元核心
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 5SHX1445H0001（功率IGCT），关联3BHL000391P0101订货号、3BHB003230R0101散热器或控制板图纸号 |

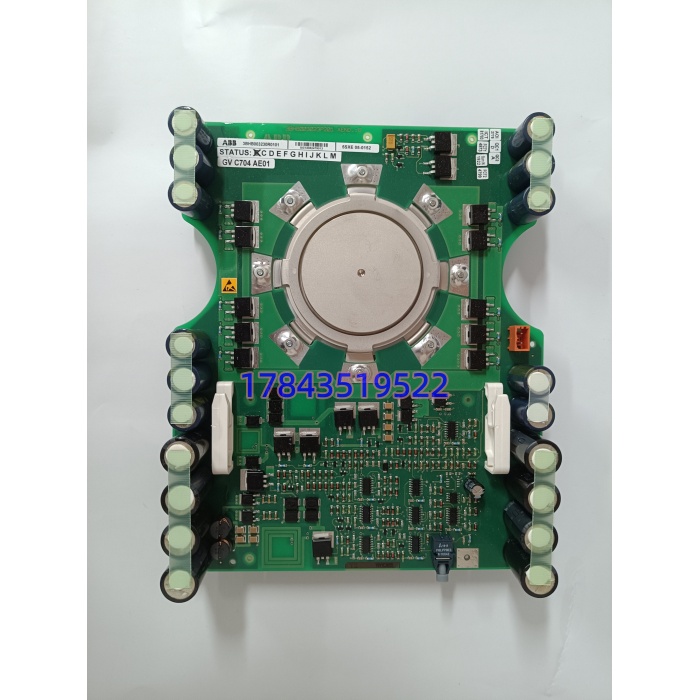

| 配套驱动板 | 5SXE05-0152（IGCT门极驱动单元/GDU，光耦或光纤隔离，±15 V/‑8 V双电源驱动） |
| 器件类型 | IGCT（集成门极换流晶闸管），四层半导体Press‑pack陶瓷盘式封装 |
| 重复峰值断态电压 VDRM | 4500 V（4.5 kV），根据官方Datasheet |
| 平均通态电流 ITAVM | 1400 A（水冷典型，某些资料标1500 A或4000 A浪涌ITSM 45 kA，请以原厂手册为准） |
| RMS通态电流 ITRMS | 约2200 A（水冷），浪涌ITSM 45 kA（10 ms半正弦） |
| 开关特性 | 开通tgt≈3.5 μs，关断tq<30 μs（典型14 μs），dv/dt与di/dt均达2000 V/μs与2000 A/μs |
| 门极驱动要求 | 需匹配5SXE05-0152 GDU：光耦/光纤隔离，驱动电压+15 V/‑8 V或+15/‑15 V，峰值电流数十安 |
| 热管理 | 双面水冷Press‑pack，配专用散热器组件（3BHB003230R0101），结壳热阻Rth(j‑c)低，Tvj max 125°C |
| 工作结温/存储 | 工作−40°C至+125°C，存储−50°C至+125°C（陶瓷封装耐温宽） |
| 封装/安装 | 盘式压接封装（Press‑pack Housing），直径约68 mm硅片，整体≈Φ100×25 mm，重约1.2–1.8 kg |
| 保护/诊断 | 模块本体无智能，但GDU 5SXE05-0152提供过流/过压/desat保护、门极状态反馈及温度监测接口 |
| 安规/标准 | IEC 60747功率半导体，UL Recognized，设计用于IEC 61800变频器及IEC 61508相关SIL应用（驱动侧） |
| 生命周期状态 | ACS 6000/5000成熟→被ACS 6080替代，IGCT料号进LTB/渠道为主，新项目用IGBT HiPak，交期原厂停发新件 |
产品介绍
选A场景痛点切入：站在水泥厂余热发电或钢厂主传动机柜间里，5SHX1445H0001不是普通晶闸管，而是6 kV/10 MV·A中压变频功率柜里真正吃高压大电流的“铁疙瘩”——一旦这只IGCT短路或驱动板5SXE05-0152的门极光耦老化丢脉冲，整柜立即报“DC Link Overcurrent”或“Gate Drive Fail”，变频器锁死输出，原料磨主电机自由停车，一条5000 t/d线非计划停机1小时就是二十万产值加窑皮损伤。现场实测发现，Press‑pack盘式器件本身极皮实（双面水冷散热，结温125℃满跑），但配套的3BHL000391P0101/GDU 5SXE05-0152才是薄弱点：光纤接头积灰、驱动电源±15 V电容鼓包，会让门极脉冲抖几纳秒，IGCT关断拖尾拉长→模块过热炸裂。某个项目里碰过，备用驱动板放了三年没上电老化，急用时插上跑十分钟GDU报desat，被迫再停机换第二块——教训很直白：功率模块和驱动板要绑定备，别只囤IGCT忘了门极神经。
供应链价值得用TCO和停机损失算：一块5SHX1445H0001渠道价约8000–15000元（原厂LTB后二手/翻新为主），驱动板5SXE05-0152约3000–6000元，但一台ACS 6000驱动窑尾高温风机停1小时=产线连锁停机+耐火材料降温风险，隐性损失轻松六位数起步。ABC分类里这属于A类高价值、长交期（原厂停发，渠道现货3–7天且成色乱）、低消耗但“炸了才要”的关键备件组合。建议每台功率柜备1套冷备（IGCT+匹配GDU 5SXE05-0152+同批次散热器组件3BHB003230R0101），收到LTB预警直接Last‑time‑buy 2–3套锁进防静电/防潮柜，变频器改造到IGBT平台前别省这块保险费。严格来说，它只在ACS 5000/6000机架原生支持，新ACS 6080用IGBT HiPak物理不兼容，请以原厂迁移指南为准。
应用场景与库存策略
停机视角来自中压变频功率柜：5SHX1445H0001短路或5SXE05-0152门极驱动失效→ACS 6000报Gate Fault/Overcurrent→变频器封锁脉冲→主电机自由停车，水泥回转窑、轧机主传动、风电场SVG全跳，非计划停机每小时损失十万到百万级，而且原厂对IGCT料号已LTB，新件停发只做返修，渠道交期看运气（国内现货24–72小时但多为拆机翻新，海外空运5–10天）。
典型场景与备货建议：
- 水泥/冶金/ACS 6000窑尾高温风机驱动：6 kV/4–10 MV·A功率柜里每相2–4只5SHX1445H0001串联，非它不可因IGCT耐压4.5 kV串联构中压拓扑，IGBT替代需整柜改平台；建议每台ACS 6000功率柜备1套冷备（IGCT+5SXE05-0152 GDU+3BHB003230R0101散热器），放电气室防潮柜，每年做一次驱动板通电老化+IGCT二极管正向压降测试（Press‑pack本身无测试点，靠GDU desat回读）。
- 海上风电/SVG静止无功发生器：盐雾腐蚀加速驱动板光耦引脚氧化，GDU丢脉冲让IGCT误导通炸模块；建议由风场运维做VMI代管1套备件（功率柜整屉模块托盘），供应商签48小时空运SLA，交期超1周就启动二手认证渠道（需原厂返修标+高压测试报告）。
- 电厂辅机/凝结水泵变频（ACS 5000）：振动大导致Press‑pack压紧螺栓微松，接触热阻升→模块壳温报警；建议新装置Commissioning阶段随整机Last‑time‑buy 2–3套（挑同批次IGCT硅片Rev+同GDU固件），别混插不同年限的盘式模块（压紧力不一致会让通态压降漂移触发不平衡告警）。
- 工业传动服务公司：流动工程师修多厂ACS 6000，IGCT和GDU通用性强；建议服务车备1块5SXE05-0152驱动板周转（IGCT太重且Press‑pack需液压压紧工具，现场一般只换整功率单元托盘），到现场先换GDU跳自检，省得带液压机拆IGCT——严格来说，它只在固件v3.2以上支持…（指ACS 6000控制柜软件需v3.2以上识别GDU序列号及desat阈值，旧固件可能报“Unknown GDU Type”，请以原厂Control Builder M兼容性为准）。
真实案例：华北某5000 t/d水泥线，夜班3点ACS 6000驱动窑尾高温风机报“Phase W Gate Drive Fail—Replace GDU 5SXE05-0152”，维护断电开柜发现W相上桥IGCT 5SHX1445H0001壳温烫手（驱动板±15 V滤波电容鼓包丢门极脉冲，模块微导通发热）。当时库存只有1块2015年拆机旧GDU（没做通电老化），插上自检过但跑满载十分钟又desat跳，被迫窑系统降速运行4小时等天津代理商空运原厂返修板（加急+减产损失约18万）。事后翻采购记录：这台ACS 6000是2012年装的，LTB预警出来只囤了控制柜PM864A没管功率柜IGCT和GDU——“功率模块又不坏”——典型电气采购盲区（Press‑pack十年不坏，但驱动板电解电容7–8年必老化）。现在他们改了：5SHX1445H0001+5SXE05-0152纳入A类备件绑定采购，每台功率柜备1套冷备（GDU每年上电老化2小时测±15 V纹波，IGCT放防潮柜不动），供应商VMI托底2套，停产物料清单里IGCT/GDU和控制器同等权重，收到ABB EOL邮件当天直接锁了3套做战略囤货。
