产品详情

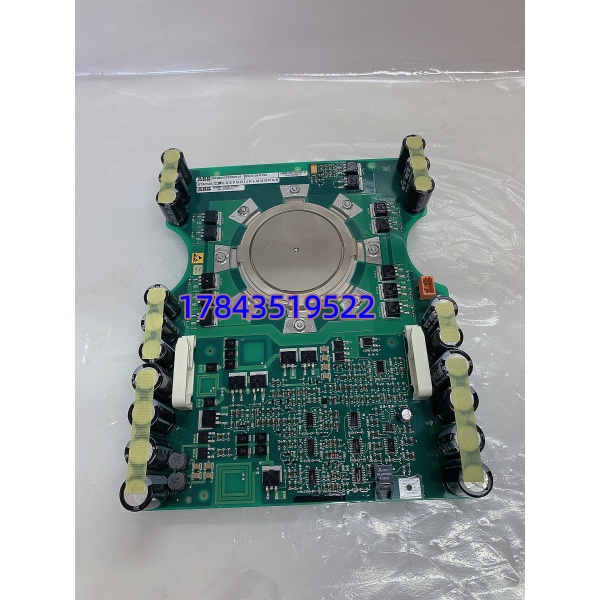

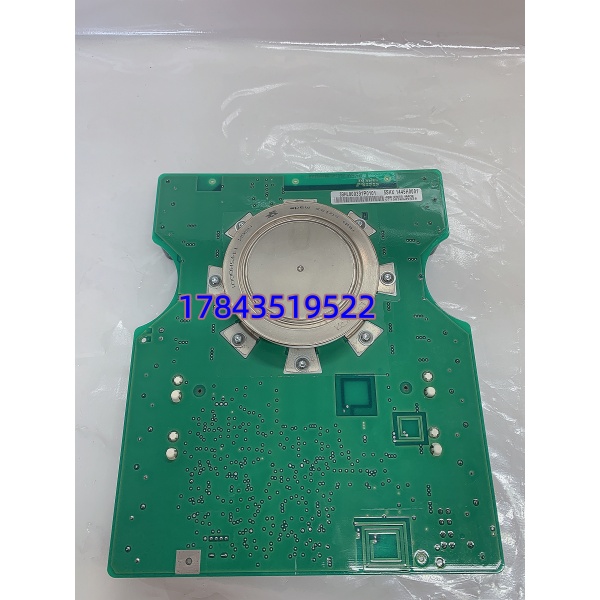

· 型号：5SHX1445H0001（物料号 3BHB003230R0101）+ 5SXE05-0152（物料号 3BHL000391P0101，Gate Driver Unit）
· 品牌：ABB
· 系列：5SHX IGCT Power Module + 5SXE Gate Unit — ACS6000 / ACS1000 Medium Voltage Drive Inverter Stage
规格参数
- IGCT 功率模块 5SHX1445H0001（3BHB003230R0101）：
- 产品类型：集成门极换向晶闸管（IGCT）压接式功率模块（Press-pack），非插件 IGBT 模块
- 重复关断电压 VDRM：4500V DC（非重复阻断依版本可达 5000~5500V，需核对 datasheet）
- 平均通态电流 ITAV：≈1200~1500A（@Tcase 70~80℃，正弦半波，依冷却条件），峰值浪涌 ITSM ≈20~25kA（10ms）
- 通态压降 VTM：典型 2.2~3.2V @ ITAV（SPT+ 芯片）
- 门极触发参数：VGT≈3V，IGT≈150~200mA（由配套 5SXE GDU 提供）
- 封装：圆形 Press-pack，铜底板双面冷却（需液压夹紧机构按 ABB 规定力矩压紧，典型数千 N·m）
- 热阻 Rth(j-c)：≈0.018~0.025 K/W（依冷却介质流速），工作结温 -40~+125℃
- 绝缘测试：端子-散热器 AC 10kV/1min（依版本），符合 IEC 60747
- 配套门极单元：5SXE05-0152 / 5SXE08-xxxx 系列（须按逆变器设计匹配）
- 重量：≈2.5~3.0kg
- 门极驱动单元 5SXE05-0152（3BHL000391P0101）：
- 产品类型：IGCT Gate Driver Unit（GDU）——阀基电子设备
- 上行接口：高速光纤 RX（PWM 触发来自 PPC907BE101 / UUD148AE 等主控），光纤 TX（状态/故障回传）
- 下行驱动：隔离推挽输出，门极开通正脉冲 + 关断负脉冲（典型 ±15V 门极电压，依配对 IGCT）
- 保护功能：IGCT 欠饱和（Desat）检测、驱动电源欠压监测、板温报警、硬件级封脉冲
- 供电：由阀基隔离辅助电源提供 ±15V DC +5V（Gate Unit Power Supply 模块）
- 电气隔离：控制侧↔功率侧 光纤 + 光耦隔离 ≥2.5kV
- 安装：插入 IGCT 阀基架 GDU 插槽或门极单元机箱，多芯锁紧插头
- 工作温度：-20~+60℃（功率柜环境），存储 -40~+85℃
- 兼容主控：与 PPC907BE101、UUD148AE101 等 ACS6000 控制处理器配对
产品介绍
这套是 ABB ACS6000/ACS1000 中压变频器逆变器相单元的核心——5SHX1445H0001 是 4500V IGCT 压接功率开关，5SXE05-0152 是它的门极驱动（GDU）。IGCT 不像 IGBT 模块带引脚，是圆饼 Press-pack 靠液压夹紧夹在两片水冷散热片之间，GDU 通过光纤收主控 PWM、放大成能关断 IGCT 的门极电流，同时监测 desat 和温度回传故障。两者必须配对使用，门极参数不匹配会造成误触发或关断失败。
坦白讲，IGCT 本体极少自然失效（无引线键合、无焊点），现场常见故障模式是：① 夹紧力衰减→热阻升高→运行中过温炸管；② GDU 光口老化/驱动电源不稳报”Gate Unit Failure”或”Desat without firing”。换 IGCT 必须重新按 ABB 扭矩曲线校力矩、清洁接触面——我在现场见过因力矩不够运行半年后热斑炸管的惨案，这步省不得。GDU 单独故障（常见）可只换驱动板，IGCT 本体测试 OK 不动。
应用场景与行业案例
ACS6000 报”IGCT Desat Trip”或”Gate Unit Communication Lost”，阀组闭锁——轧机、矿井提升机、大型压缩机直接趴窝，停机代价按小时算几十万起。这套备件让逆变器相单元恢复而不必换整组功率柜。
典型场景：
- 冶金轧机主传动：ACS6000 驱动 4~12MW 轧机，每相 1~2 只 5SHX1445H0001（4500V 级）串联构成 IGCT 阀臂，5SXE05-0152 做各管门极控制。
- 矿山竖井提升机：重载启停冲击大，IGCT 短路耐受强（20~25kA/10ms），优于一档 IGBT。
- 大型风机/水泵变频（水泥/电力）：ACS1000 系列用同系 IGCT（电压等极可能不同），功率柜内更换。
- 船舶中压电力推进：双面水冷 Press-pack 适合空间受限、高振动船舱环境。
真实案例：北方某铝厂热连轧 ACS6000，运行中 B 相跳闸报”Gate Unit Failure — No Sync on Ch B GDU”。到现场交叉验证——把 B 相 GDU（5SXE05-0152）与 A 相对调，故障随板走，判断驱动板光接收 IC 老化。IGCT 本体阻断/通态测试合格未动。库房有测试好的 5SXE05-0152（同 3BHL000391P0101），断电拔旧插新、复紧光纤、上电自检 PASS，试车正常。老师傅说”IGCT 贵还难拆，幸只是门极板——以后按每柜备一块 5SXE GDU”。另提醒：若需换 IGCT 本体务必新件与同相其余 IGCT 同批次做静态均压测试。
