描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| IGCT 芯片型号 | ABB 5SHX06F6004（Asymmetric IGCT） |
| 总成部件号 | 3BHB003387R0101（含 IGCT + 关联组件） |
| 配套门极驱动板 | 5SXE05-0151（Gate Unit，光纤接收，±15V 供电） |
| 驱动控制/子组件 | 3BHB003151P104（驱动电容板或接口板，依柜型 BOM） |
| 重复断态峰值电压 VDRM | 6000 V（6 kV 级） |
| 可关断电流 ITGQM | ≈ 4000 A（连续 AVG）/ 最大可控关断 ≈ 6000 A（依散热条件） |
| 通态压降 VTM | ≈ 2.3 V @ 4000 A（典型） |
| 反向阻断电压 | ≤ 22 V（非对称 IGCT，需外接反并联二极管） |
| 门极触发电流 IGT | ≈ 4 A（典型），驱动板峰值输出数十 A |
| di/dt 能力 | ≥ 6000 A/μs（依 datasheet） |
| 封装形式 | Press-Pack（压接式，直径 ≈ 93–100 mm）双面冷却 |
| 门极控制接口 | 光纤（Fiber Optic RX），电气隔离 |
| 驱动供电 | ±15 V DC（由柜内驱动电源单元提供） |
| 工作结温 | -40 ~ +125 °C |
| 储存温度 | -40 ~ +125 °C |
| 冷却方式 | 双面水冷或强风冷（通过压紧散热片） |
| 安装夹紧力 | 需按 ABB 手册规定力矩/压力（典型 40–70 kN，需核对具体版本） |
| 典型应用系统 | ABB ACS 6000 / ACS 5000 MV Drive、HVDC Light、STATCOM/SVC |
| 认证 | UL / IEC 60747 / RoHS |
产品深度介绍
ABB 5SHX06F6004 是非对称集成门极换流晶闸管（Asymmetric IGCT），专为 ABB 中压变频器 ACS 6000 系列及高压直流输电（HVDC Light）变流器的功率单元设计。它将传统晶闸管的大电流导通能力与晶体管的强制关断特性结合，可在微秒级完成开通/关断，承受 di/dt 高达数千 A/μs。

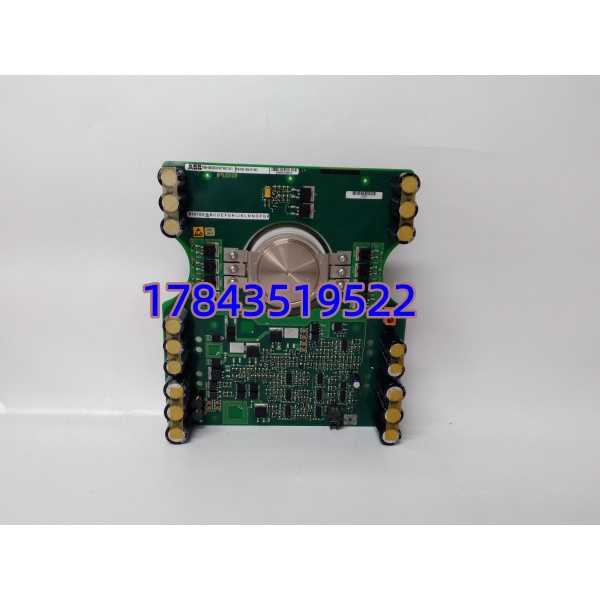

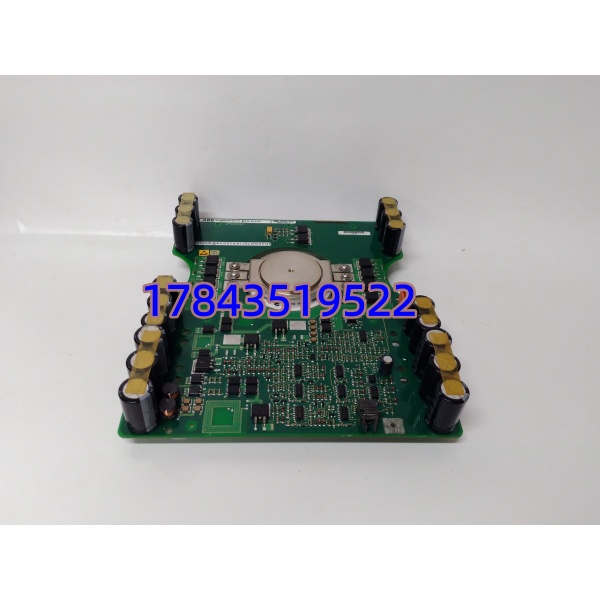

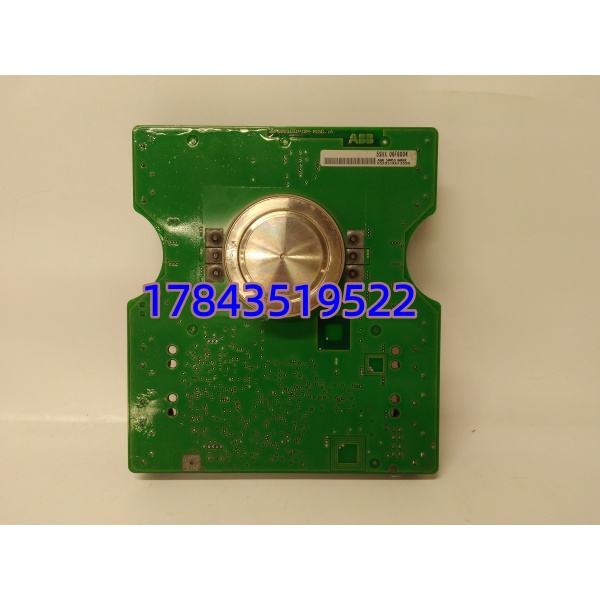

本条目包含完整功率单元配套件：5SHX06F6004 IGCT 管芯（封装于 Press-Pack 壳体）、3BHB003387R0101 总成标识、5SXE05-0151 门极驱动单元（Gate Driver，光纤隔离接收控制脉冲并放大至 IGCT 门极）及 3BHB003151P104 驱动辅助板/电容组件。IGCT 与驱动单元须成套匹配使用——单独更换 IGCT 而保留旧驱动板通常可行，但驱动板故障需同步检查 IGCT 门极是否受损。
Press-Pack 结构无引线键合，靠上下铜电极面压接导通，双面冷却热阻极低，适合 MW 级功率变换，但对压紧力均匀性和接触面平整度要求严格。
应用场景与行业痛点
中压变频功率柜里 IGCT 炸机是最不愿见的——不只是换件贵，整条产线停摆。冶金厂轧机主传 ACS 6000 如果因 IGCT 老化失效触发柜内短路保护，换完模块还得做耐压测试、相序核对、空载试车，半天起步。
痛点通常是两个：一是找不到匹配批次的 IGCT+驱动板套装（驱动板版本与 IGCT 门极特性要匹配，乱配可能误触发或关不断），二是Press-Pack 安装经验不足导致新件再次过热。我们出的每件 IGCT 都核对驱动板兼容性，并提供压紧力参考值。
典型应用场景：
- 冶金 — 热连轧/冷连轧主传动 ACS 6000 MV Drive
轧机主电机几 MW～几十 MW，IGCT 构成 NPC 三电平逆变桥。要求 di/dt 耐受高、关断损耗低，直接影响带钢厚度控制精度。
- 矿山 — 球磨机/主通风机中压变频启动
重载启动电流大，IGCT 需承受短时数倍过流及高 di/dt，Press-Pack 结构抗震性好。
- 电力系统 — HVDC Light 换流阀 / STATCOM
电压源换流器（VSC）中作核心开关器件，6kV 阻断电压适配 ±320kV 或 ±500kV HVDC 子模块串联。
- 水泥/化工 — 大型风机水泵变频节能改造
ACS 5000 系列传动，长期运行后 IGCT 老化漏电流增大，需定期轮换备件。
案例：北方某 1780 热连轧，R1 粗轧主传 ACS 6000 报 “IGCT Short Circuit”，功率柜打开发现 A 相上桥 IGCT 外壳有轻微放电痕迹。原厂交期 14 周，产线等不起。我们连夜发一套 5SHX06F6004 + 5SXE05-0151（已核对驱动版本匹配），现场按 ABB 手册规定压紧力重新装配，做完直流耐压和脉冲检查后试车正常。事后点检员把四个桥臂 IGCT 全列入三年滚动更换计划。
