产品详情

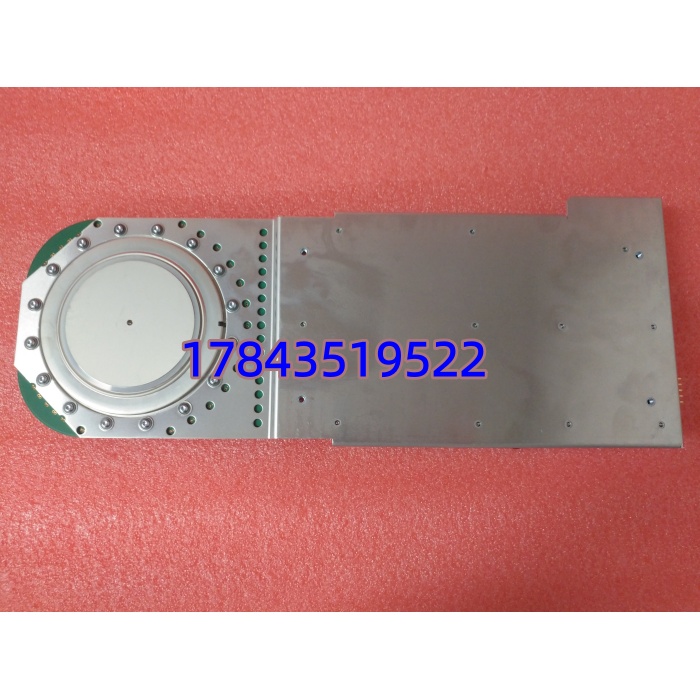

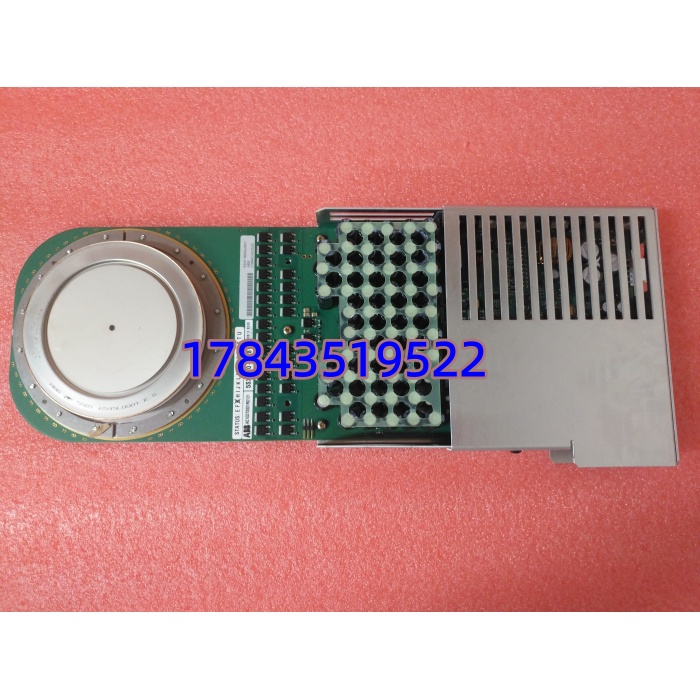

· 型号：5SHY6545L0001（驱动板：AC10272001R0101，接口板：5SXE10-0181）
· 品牌：ABB（ABB Switzerland / Semiconductor Division）
· 系列：5SHY 非对称 IGCT（Asymmetric IGCT，用于电压源逆变器 VSI）
规格参数
- IGCT 型号：5SHY6545L0001（后缀 6545 代表标称 ~4500V / 6500A 量级，实际 ITGQM ≈4000A）

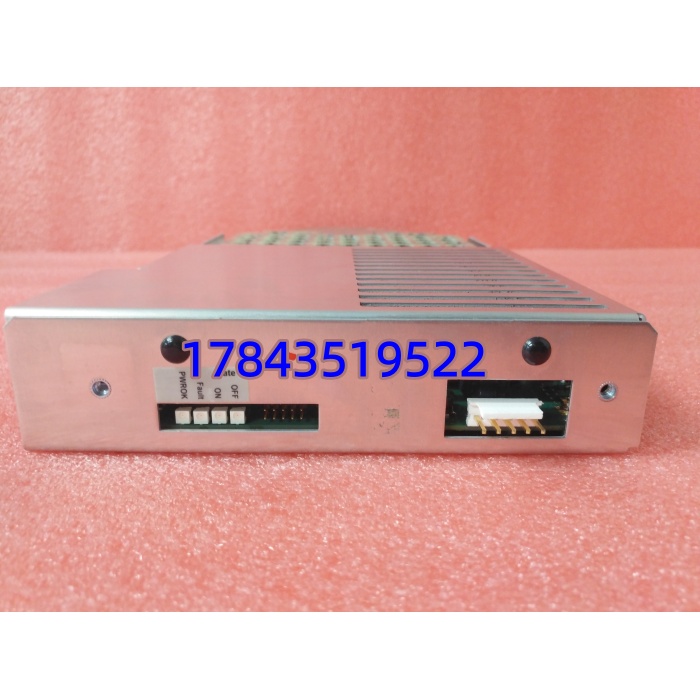

- 配套驱动：AC10272001R0101（Gate Drive Unit / 门极驱动板）+ 5SXE10-0181（驱动接口/保护板）
- 产品类型：非对称集成门极换流晶闸管（Asymm. IGCT），Press-Pack 压接封装
- 重复断态电压 VDRM：4500 V
- 最大可关断电流 ITGQM：≈ 4000 A（@25℃ Tc，以原厂曲线为准）
- 浪涌电流 ITSM：≈ 32000 A（10ms 半波）
- 通态压降 VT(TO)：典型 1.3～1.5 V @ ITAV
- 关断时间 toff：≤ 5 µs（典型 2～3 µs）
- 门极触发：光纤输入（控制侧）→ 驱动板产生 ±15V/峰值数十安门极脉冲
- 压装力（安装力）：36～44 kN（典型 39～40kN，需扭矩扳手按 ABB 规范）
- 极柱直径（阳极-阴极接触面）：≈ Ø85 mm
- 散热器/冷却：需配专用水冷或强风冷散热器（ABB 原厂推荐如 3ADT300091R1001 系列）
- 绝缘测试电压：阳极-门极 6000V AC（1min，需核对 datasheet）
- 工作结温 Tj：-40～+125℃（最大 +150℃ 短时）
- 重量：≈ 2.9～3.6 kg（IGCT 本体）
产品介绍
5SHY6545L0001 是 ABB 经典的非对称 IGCT，用在 ACS6000 中压传动、HVDC Light 换流阀、FACTS 这类兆瓦级装置里。它本质是自关断晶闸管——导通损耗接近 SCR（<1.5V），关断靠门极强反向抽取电流，比 GTO 简单，比同压级 IGBT 耐更大浪涌。配套 AC10272001R0101 + 5SXE10-0181 是专为这颗 IGCT 调校的门极驱动，光纤收 PWM 指令，产生精确门极脉冲。
坦白说这东西不是 DCS 卡件，是功率电子心脏。换 IGCT 必须成套换驱动板或至少确认驱动参数匹配原机设定，单独混用驱动极易炸管。压接式封装对安装压力和平整度极其敏感——力矩不够过热，过力压碎陶瓷壳。原厂部分系列交期长或 EOL，市面靠 NOS/拆机流转，强烈建议买带原厂测试报告的件。
应用场景与行业案例
痛点切入
我在钢厂主轧机 ACS6000 遇过一相 IGCT 炸管——事后量旧件压装力偏差 15%，散热器接触面有氧化膜没打磨，局部过热导致热 runaway。换整套 5SHY6545L0001+驱动，严格按 ABB 力矩打 40kN、涂导热硅脂、打磨散热器平面，再没出过事。压装 IGCT 七分装三分件，装不好再好的模块也短命。
典型场景
- 中压交直交变频（ACS6000/LCI）— 逆变桥臂 IGCT，ABB 原配
- HVDC Light / STATCOM — 电压源换流器阀塔串联 IGCT 串，需静态/动态均压
- 大型矿井提升机 / 水泥回转窑传动 — 高可靠压接封装，失效模式为短路（便于保护）
- 老线 MRO 替换 — 停产项目成套采购 IGCT + GDU，避免新旧混用参数漂移
真实案例
某港口矿石码头斗轮堆取料机主驱 ACS6000 报”IGCT Short Circuit”，柜内一股焦味。停电验电拆功率单元——A 相下桥 IGCT 开裂。库房有一套测试 OK 的 5SHY6545L0001 + AC10272001R0101/5SXE10-0181 NOS 件，严格按手册打磨散热器、涂相变片、液压压装机 40kN 保压，恢复供电试车正常。老师傅叮嘱：”以后大修必查压装力矩和散热器平面度，不能只换不管装。”
