描述
产品详情
· 型号：5SHY5055L0002（IGCT压盘）；GVC736BE101 / 3BHE019719R0101（门极驱动单元）
· 品牌：ABB
· 系列：5SHY IGCT + ACS6000/ACS1000 功率栈组件（一对一套）
规格参数
- IGCT型号：5SHY5055L0002（ABB 5SHY系列非对称IGCT，HiPak press-pack）
- 门极驱动板型号：GVC736BE101，ABB物料号 3BHE019719R0101
- 器件类型：集成门极换流晶闸管（Asymmetrical IGCT）+ 配套Gate Driver Unit（GDU）
- 重复断态电压 V_DRM：标称 5500 V（5.5kV class IGCT，工作阻断≈4500V）
- 可关断电流 I_TGQM：典型 4000–5000 A @ Tc（依冷却条件和GDU能力）
- 通态浪涌 I_TSM：约 10 kA（10ms 半波，以datasheet为准）
- 内置反并联二极管：是（非对称IGCT结构）
- 门极驱动要求：±15V～±20V 门极脉冲，由 GVC736BE101 提供，峰值门极电流数十A
- 压装力（夹紧力）：典型 39–59 kN（须按ABB装配手册用液压/扭矩工具，严禁超欠）
- 封装形式：Press-pack 圆盘（直径≈100mm级），双面散热，夹于水冷散热器间
- 工作结温 T_j：-40℃～+125℃（max），储存 -40℃～+150℃
- GDU控制电源：±15V DC（隔离型，典型±5%容差），部分版本取+24V辅助
- GDU通讯接口：光纤接收/发送（连接主控VCU/PCU，DDCS协议），高压门极端子接IGCT
- GDU保护功能：去饱和检测（Desat）、过流、门极开路监测、欠压锁定
- 隔离耐压（GDU）：控制侧↔功率侧 ≥6 kV AC（1min Hi-pot），光电隔离
- 适用系统：ABB ACS1000 / ACS5000 / ACS6000 / ACS6080 中压变频器功率单元、SVC/HVDC Light阀段
- 安装注意：ESD敏感器件，拆装须戴接地腕带+洁净手套；钼片/硅脂依原厂规范敷设
产品介绍

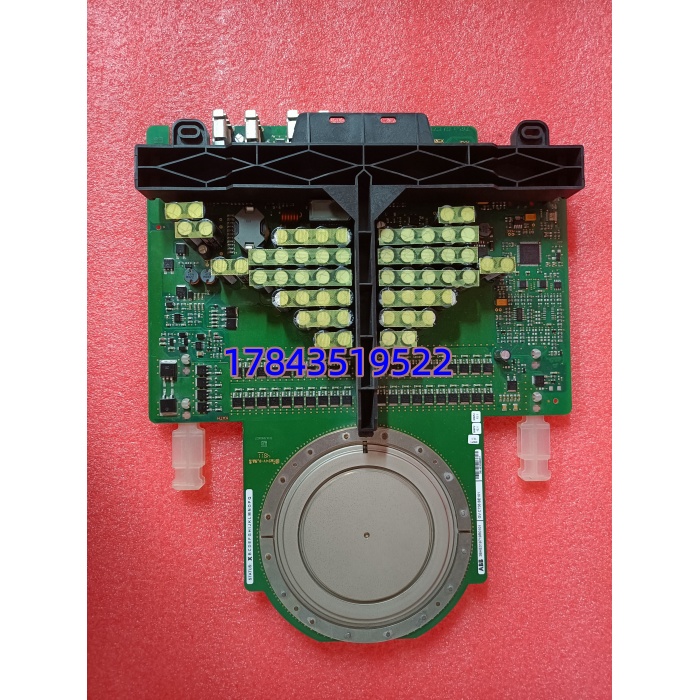

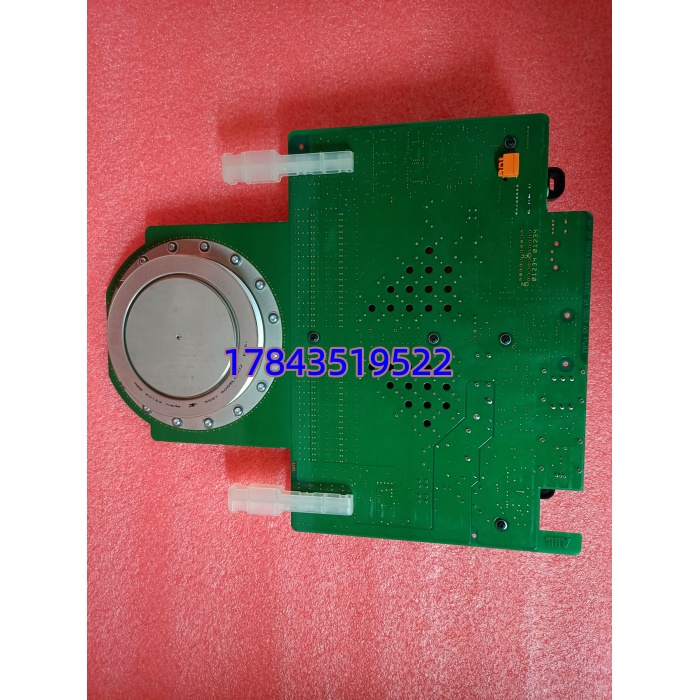

这是ABB中压传动功率柜里的”心脏部件”——5SHY5055L0002是非对称IGCT压接圆盘，负责承受数千伏阻断和kA级开通关断；GVC736BE101（3BHE019719R0101）是它的专属门极驱动板，把主控发来的光纤触发脉冲放大成能关断IGCT的门极电流/电压，同时回传di/dt、温度、Desat等保护状态。两者必须配对使用，IGCT不能插通用GDU，GVC736BE101也只认匹配的5SHY系列IGCT门极端子。
坦白讲这东西在现场最怕两件事：一是压装力没按手册打（力矩不足接触热阻飙升，过力压碎芯片），二是买到来路不明的拆机GDU——门极驱动波形偏移直接导致IGCT误导通炸管。ACS6000一套功率栈几十万，门极板两三千，别在这省。
应用场景与行业案例
痛点切入
我遇过ACS6000报”IGCT Desat Fault”反复跳车，查GDU光纤OK、供电OK，量IGCT压装电阻正常——结果是上一任维护换IGCT时没换GDU内老化吸收电容，驱动边沿变缓触发Desat。换GVC736BE101后故障消失。这种联动故障很典型：IGCT本体看着没问题，根子在门极驱动板老化。
典型场景
- 冶金热连轧/冷轧主传动（ACS6000） — 功率柜逆变桥每相多对5SHY5055L0002+串联，SIL级可靠关断，普通IGBT扛不住同等功率下的dv/dt。
- 矿山皮带/提升机中压变频（ACS1000） — IGCT失效安全短路模式（fail-short）比IGBT fail-open更安全，配合GDU Desat保护减少炸管概率。
- 风洞/试验台大功率交直交变频装置 — 需要低导通损耗+高可靠性，IGCT压盘双面水冷比模块式IGBT散热效率更高。
- 水泥/石化大型风机水泵变频改造 — 存量ACS5000/6000老系统，是高频损件（电容老化），需单独备GDU板。
真实案例
北方某钢厂1780热连轧主传ACS6000，某日R相上桥IGCT报错跳车。打开功率柜目测板面有轻微变色——上一轮大修只换了IGCT压盘没换GDU。库房有全新（核对3BHE019719R0101版本一致），先断水路/直流母线→拆旧GDU→按原走线装新板→复核光纤极性→恢复。试车正常，之后再无同类跳车。老师傅感慨：”IGCT是贵的那个，但先挂的总是门极板。”
