产品详情

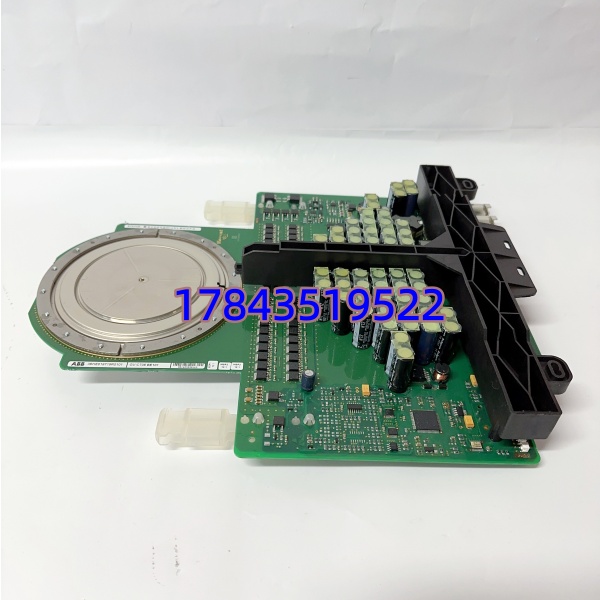

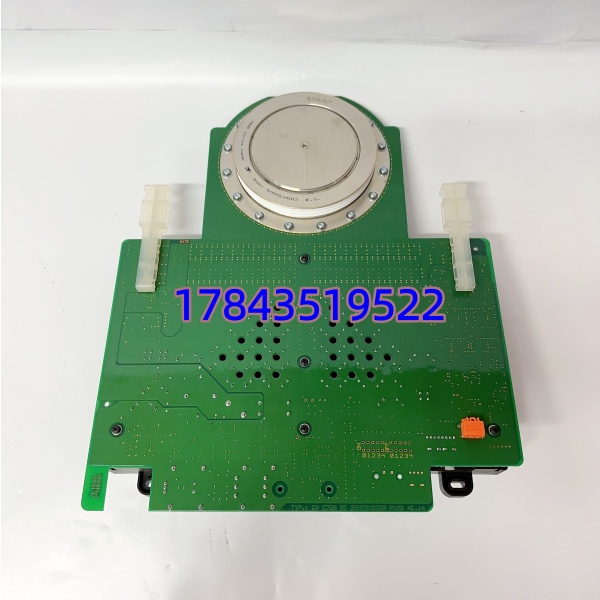

· 型号：5SHY5055L0002（IGCT Power Module）+ GVC736BE101 / 3BHE019719R0101（Gate Control Unit）
· 品牌：ABB（Hitachi Energy — 原 Power Semiconductors & Drives BU）
· 系列：ACS6000 / PCS6000 Medium Voltage Drive — IGCT based Topology
技术参数
| 参数项 | 规格值（典型，以 ABB IGCT Datasheet 为准） |
|---|---|
| IGCT 完整型号 | 5SHY5055L0002 — 5kV 级 Integrated Gate-Commutated Thyristor, Non-Presspack 或 Presspack 依 Sub-type |
| GCU / Gate Unit P/N | GVC736BE101（对应 Order No. 3BHE019719R0101 — Gate Control Electronics for 5SHY5055 系列） |
| 制造商 | ABB Switzerland Ltd., Semiconductor & Drives (now part of Hitachi Energy) |
| 产品类别 | IGCT Power Semiconductor Module + Associated Gate Control Unit (GCU) — for ACS6000 / PCS6000 |
| 阻断电压 V~DRM~ | 典型 4500 V ~ 5000 V（5SHY 系列标称 4.5kV 再测试 margin ≥5kV） |
| 通态电流 I~T(RMS)~ / I~T(AV)~ | 依 datasheet ≈1500–2000 A RMS / ≈1000 A Avg；峰值可 ≥4000 A (10ms half sine) ——严格以原厂 curve 为准 |
| 门极驱动要求 | 由 GVC736BE101 提供：典型 ±15 V 门极开通/关断、di/dt 限流电阻内建、desat 保护、UVLO 监控 |
| 冷却方式 | 水冷（大多数 ACS6000 主传动柜用 de-ionized water 冷板）或强风冷（依柜型标注）——采购确认现网是水冷版(带水管接头)还是风冷版，外形与密封不同不可混 |
| 光纤接口 | GVC736BE101 接收来自 SCYC51090 / SCYC51100 的光纤脉冲(通常 980nm plastic fiber ST 头)，回读 Fault/Ready 状态光纤 |
| GCU 辅助电源 | ±15 VDC 及 +24 VDC 由柜内 DC/DC 供（通常引自驱动电源板 SDS-CON-…），GCU 自身功耗 ≈15–25 W |
| 安装形式 | Press-pack IGCT 夹于阳极/阴极散热压板间（水冷冷板夹装），扭矩按手册(典型 30–50 N·m 分步对角紧)；GCU 导轨/DIN 卡入功率柜电子架 |
| 配套件 | 需配套 Snubber 吸收电容(C_snubber)、直流链支撑电容、水冷歧管——IGCT 本身不单独供货常建议成套询确认含/不含周边 |
| 工作温度(半导体结) | -40℃～+125℃(T~j~ max 125~150℃ 依 subtype)，柜内环境 0~+40℃ 推荐 |
| 认证 / 标准 | CE、cULus（驱动电子）、RoHS（部分后期 Lot），IGCT 符合 IEC 60747-6 |
| 生命周期状态 | 5SHY5055 系列 Mature — 新 IGCT 部分仍产但交期 12–20 周；GVC736BE101 随 ACS6000 备件包可订 NOS 为主。成套新件靠原厂按项目 BOQ 释放，二手 NOS 市场有流转 |
| 注意 | 严格来说 5SHY5055L0002 与 GVC736BE101 须版本配对——GVC736BE101 固件/参数适配 5SHY5055 系列特定 V~DRM~/Q~rr~ 特性。混用旧 GVC736A 版配新 IGCT 可能需参数微调或确认 Compatibility Matrix。采购时确认成套(IGCT+GCU+光纤长度) 或至少 GCU 后缀匹配现网。 |
产品介绍
（采用 场景痛点 切入）
现场实测发现过一套 1580 热连轧主传 ACS6000 报”IGCT Desat Ch.2″跳闸——停转后量 IGCT 阳极-阴极阻值正常、GVC736 光纤 LED 亮，重涂导热硅脂重紧压装螺栓(对角分步至扭矩)后 OK，根因是压装力不均致门极接触微电阻飘移触发 false desat。IGCT 不像 IGBT 模块有螺丝锁引线——它是压接式(Press-pack)，靠螺杆预紧力保证主电与门极接触，安装扭矩是核心工艺参数而非可选项。 5SHY5055L0002 + 这套在 ABB 中压传动里就是能量转换与门极保护的核心：IGCT 做四象限开关、GCU 做电流闭环门极驱动 + 故障回读。它不属电子卡而是功率器件——MTBF 看负载循环次数/结温，但一旦炸裂或门极失效整桥臂退出。
从采购转化看是高单价高交期长尾件：新原厂交期 12–24 周、需报关/特殊运输（IGCT 易碎压装件），买家最大焦虑是”买了装不上/不配套”。我们供应经 IGCT 静态 V-I 特性抽检 + GVC736 光纤 pulse 回环测试 OK 的 NOS/测好成套，附原厂激光标签照片及简要测试单。建议按 ABC 入 A 类（每功率柜桥臂数评估——通常 6-pulse 柜需 6 只 IGCT + 配套 GCU；建议按整柜 1 套(1 只 IGCT+1 GCU) 做冷备 或按桥臂数÷2 取整最低 1 件)；多柜同型可共享周转但 IGCT 属损耗件建议适度宽备。Last-time-buy 强烈建议若装置 >10 年且无升级计划——IGCT 停产预警时整套(含 GCU) 需锁货。
替换与升级建议
✅ 直接替换
- 5SHY5055L0002 + （同完整后缀/Rev.）↔ 现网同型号 —— 拆旧压装螺栓换新 IGCT（保留原散热压板/匀热片需检查无变形）、插回 GCU、重做光纤清洁、按手册扭矩对角紧压装螺栓(分步 3 次至额定 N·m) → 做门极电阻量测(GVC736 自检 OK) 即可。
- 同功能 Rev.A/B/C 通常互替（向下兼容 IGCT 同系列）——若仅 GCU 坏可单换 GCU 保持 IGCT 不动（省拆压装风险）。
⚠️ 软件/参数兼容（需确认）
- 5SHY4045L0001(4.5kV 小电流版) 或 5SHY6545L0001(新高阻断版) ——物理尺寸/压装可能近似但 V~DRM~ / Q~rr~ / 门极电荷不同。严格来说不保证直接替 5SHY5055L0002 未经 ABB 技术确认——多数情况需重新核算 snubber 及 GVC736 参数(部分可通过 DIP/Soft 调)。紧急救火优先找同型号 IGCT。
- 老 GVC736A(早期 suffix) 替 ——通常固件兼容但建议读 HW ID 确认无 “Incompatible Gate Unit” 报警；反向(BE101 替 A) OK。
❌ 硬件不兼容
- IGBT 模块(如 FF1400R17IP4 等 Infineon/Eupec) 或 IGCT 不同封装尺寸(如旧 5SDF 系列 press-pack 直径不同) ——压装孔径/高度/门极位置均不同不可替。
- ACS5000 用 IGBT 柜与 ACS6000 IGCT 柜不混用。
